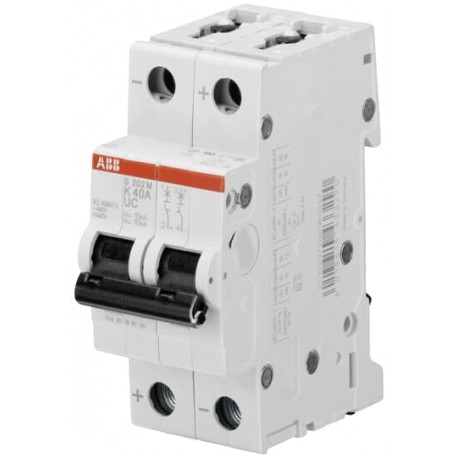

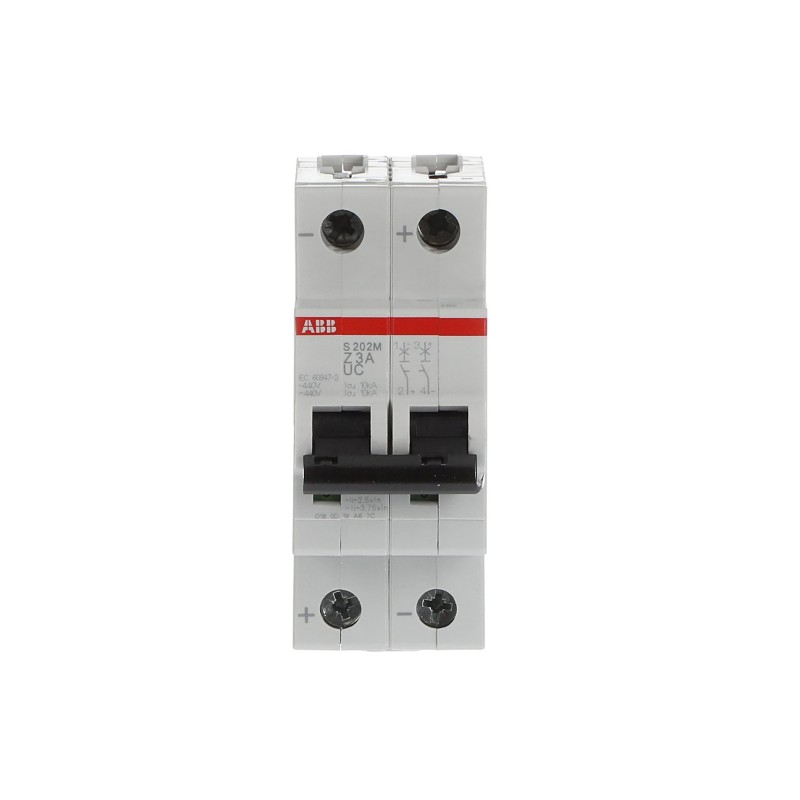

El disyuntor miniatura S 200 M de la UC se extiende a lo establecido
ABB System pro M compact® gama de productos con un MCB de CC y de CA aplicaciones. El S 200 M de la UC impresiona con su gama de rendimiento y en consecuencia la gran cantidad de aprobaciones. Sus incorporada de alta capacidad de ruptura de cortocircuito a través de la
toda la línea de modelos, la flexibilidad de la CA y de DC de la aplicación y su aprobación y cumplimiento de conformidad con todos los principales internacionales y las normas locales lo hacen realmente único.
Todos los System pro M compact® accesorios se pueden combinar fácilmente con el nuevo modelo de la línea. Si el almacenamiento o la ingeniería de proyecto, la planificación, la instalación o el mantenimiento de su equipo, el S 200 M de la UC es un simple y flexible solución.
Mostrar imágenes de accesorios
Las Imágenes De Los Productos
Elastislide Carrusel Visor De Miniaturas
Final Elastislide Carrusel Visor De Miniaturas
rg-pulgares
rg-galería/ Imágenes De Los Productos
Identificador | Cant. | Unidad De Medida | Tipo de | Descripción |
---|
2CCA880100R0001
| Uno | pieza | CMS-100PS | CMS-100PS Sensor |
2CCA880101R0001
| Uno | pieza | CMS-101PS | CMS-101PS Sensor |
2CCA880102R0001
| Uno | pieza | CMS-102PS | CMS-102PS Sensor |
2CDS200909R0001
| Uno | pieza | S2C-A1 | S2C-A1 - Derivación de Viaje |
2CDS200909R0002
| Uno | pieza | S2C-A2 | S2C-A2 - Derivación de Viaje |
2CDS200912R0001
| Uno | pieza | S2C-H6R | S2C-H6R - Contacto Auxiliar |
2CDS200918R0001
| Uno | pieza | S2C-NT | S2C-NT Mano Neutral |
2CDS200922R0001
| Uno | pieza | S2C-S/H6R | S2C-S/H6R Señal / Contacto Auxiliar |
2CDS200936R0001
| Uno | pieza | S2C-H11L | S2C-H11L - Contacto Auxiliar |
2CDS200936R0002
| Uno | pieza | S2C-H20L | S2C-H20L - Contacto Auxiliar |
2CDS200936R0003
| Uno | pieza | S2C-H02L | S2C-H02L - Contacto Auxiliar |
2CDS200946R0001
| Uno | pieza | S2C-H6-11R | S2C-H6-11R - Contacto Auxiliar |
2CDS200946R0002
| Uno | pieza | S2C-H6-20R | S2C-H6-20R - Contacto Auxiliar |
2CDS200946R0003
| Uno | pieza | S2C-H6-02R | S2C-H6-02R - Contacto Auxiliar |
2CDS200970R0001
| Uno | pieza | S2C-H01 | S2C-H01 - Contacto Auxiliar |
2CDS200970R0002
| Uno | pieza | S2C-H10 | S2C-H10 - Contacto Auxiliar |
2CSS200911R0001
| Uno | pieza | S2C-UA 12 DC | S2C-UA 12 DC - disparador de mínima tensión |
2CSS200911R0002
| Uno | pieza | S2C-UA 24 DE CA | S2C-UA 24 de CA - disparador de mínima tensión |
2CSS200911R0003
| Uno | pieza | S2C-UA 48 AC | S2C-UA 48 AC - disparador de mínima tensión |
2CSS200911R0004
| Uno | pieza | S2C-UA AC 110 | S2C-UA 110 AC - disparador de mínima tensión |
2CSS200911R0005
| Uno | pieza | S2C-UA AC 230 | S2C-UA 230 AC - disparador de mínima tensión |
2CSS200911R0006
| Uno | pieza | S2C-UA 400 AC | S2C-UA 400 AC - disparador de mínima tensión |
2CSS200911R0007
| Uno | pieza | S2C-UA 24 DC | S2C-UA 24 DC - disparador de mínima tensión |
2CSS200911R0008
| Uno | pieza | S2C-UA 48 DC | S2C-UA 48 DC - disparador de mínima tensión |
2CSS200911R0009
| Uno | pieza | S2C-UA 110 CC | S2C-UA 110 DC - disparador de mínima tensión |
2CSS200911R0010
| Uno | pieza | S2C-UA 230 DC | S2C-UA 230 DC - disparador de mínima tensión |
2CSS200998R0001
| Uno | pieza | S2C-BP | S2C-BP - Mecánico dispositivo de disparo |
2CSS200999R0001
| Uno | pieza | S2C-EST | S2C-EST - Plug-in de base |
2CSS201997R0013
| Uno | pieza | S2C-CM1 | S2C-CM1 - Motor de funcionamiento del dispositivo |
2CSS203997R0013
| Uno | pieza | S2C-CM2/3 | S2C-CM2/3 - Motor de funcionamiento del dispositivo |
2CSS204997R0013
| Uno | pieza | S2C-CM4 | S2C-CM4 - Motor de funcionamiento del dispositivo |
GHS2001901R0003
| Uno | pieza | S2C-DH | S2C-DH - Accesorios Mecánicos |
El pedido
- Cantidad De Orden Mínima:
- 1 pieza
- Arancel De Aduanas Número:
- Ochenta y cinco millones trescientos sesenta y dos mil diez
Descargas Popular
- Ficha De Datos De Información Técnica:
- 2CDC002142D0207
- Instrucciones y Manuales:
- 2CDC002142D0207
Dimensiones
- Neto Del Producto Anchura:
- Treinta y cincomm
- Neto Del Producto De La Profundidad / Longitud:
- Sesenta y nuevemm
- Neto Del Producto De La Altura:
- Ochenta y ochomm
- Peso Neto Del Producto:
- 0.25kg
Técnica
- Normas:
- CSA 22.2 Nº 235
IEC/EN 60947-2
UL 1077
- Número de Polos:
- Dos
- Disparo Característica:
- Z
- Corriente Nominal (In):
- Tres
- Tensión Nominal:
- acc. IEC 60947-2 440 V AC
acc. IEC 60947-2 440 V DC
- La Pérdida De Potencia:
- 4.7 W
en las Condiciones de Operación nominales por Polo 2.35 W
- Tensión Nominal De Aislamiento (Uyo):
- acc. IEC/EN 60664-1 500 V
- Voltaje De Funcionamiento:
- Máximo (Incl. La tolerancia) 462 V AC
Máximo (Incl. La tolerancia) 500 V DC
Mínimo 12 V AC / 12 V DC
- Frecuencia nominal (f):
- DC
50 Hz
60 Hz
- Nominal Máxima De Cortocircuito Capacidad De Ruptura (Icu):
- (220 V DC) 25 kA
(440 V AC) 10 kA
(440 V CC) 10 kA
- De Servicio Nominal De Corte En Cortocircuito Capacidad (Ics):
- (220 V DC) 20 kA
- Limitación De Energía De La Clase:
- Tres
- Categoría De Sobretensión:
- III
- Grado De Contaminación:
- Dos
- Nominal Soportada De Impulso De Tensión (Uimp):
- 4 kV
(6.2 kV @ el nivel del mar) kV
(5.0 kV @ 2000 m) kV
- Dieléctrica Tensión De Prueba:
- 50 / 60 Hz, 1 min: 2 kV
- Material De La Carcasa:
- Aislamiento del Grupo I, RAL 7035
- Tipo De Actuador:
- Aislamiento del grupo II, negro, sellables
- En Contacto Con La Indicación De Posición:
- Rojo / Verde APAGADO
- Grado de Protección:
- IP20
- Observaciones:
- IP40 en la carcasa de la cubierta, tenga en cuenta la polaridad de dispositivo
- Resistencia Eléctrica:
- 1500 DC ciclo
20000 AC ciclo
- Resistencia Mecánica (Nendu):
- 20000 ciclo
- Tipo De Terminal:
- Terminales De Tornillo
- Terminal De Tornillo De Tipo:
- A prueba de fallos Bi-direccional de Cilindros de elevación de la Terminal
- La Conexión De Capacidad:
- Embarrado 10 / 10 mm2
Flexible con Virola de 0,75 ... 25 mm2
Flexible de 0,75 ... 25 mm2
Rígido de 0,75 ... 35 mm2
Cadena de 0,75 ... 35 mm2
- Par De Apriete:
- 2.8 N·m
- Se Recomienda El Controlador De Tornillo:
- Pozidriv 2
- Montaje en Carril DIN:
- TH35-7,5 (en 35 x 7,5 mm Riel de Montaje) acc. IEC 60715
TH35-15 (35 x 15 mm Riel de Montaje) acc. IEC 60715
- Posición De Montaje:
- Cualquier
Ambiental
- Temperatura Del Aire Ambiente:
- Operación -25 ... +55 °C
De Almacenamiento -40 ... +70 °C
- Resistencia a los Golpes acc. IEC 60068-2-27:
- 25g / 2 amortiguadores / 13 ms
- Resistencia a las Vibraciones acc. IEC 60068-2-6:
- 5g, 20 ciclos en 5 ... 150 ... 5 Hz con carga de 0,8 En
- Condiciones Ambientales:
- 28 ciclos
con 55 °C / 90-96 %
y 25 °C / 95-100 %
Técnicos de la UL/CSA
- La máxima Tensión de Funcionamiento UL/CSA:
- 500 V DC
480Y / 277 V AC
- La conexión de la Capacidad de UL/CSA:
- Embarrado 14-8 AWG
Conductor de 14-4 AWG
- Par de apriete UL/CSA:
- 25 in·lb
- Interrumpir la Clasificación de la acc. a UL1077:
- (220 V AC) 10 kA
(277 V CA) 6 kA
(440 V CC) 10 kA
(480Y / 277 V AC) 10 kA
(500 V DC) 10 kA
Certificados y Declaraciones (Número de Documento)
- Declaración de Conformidad - CE:
- 2CDK400583D2702
- Información Ambiental:
- 2CDK400030D201
- Instrucciones y Manuales:
- 2CDC002142D0207
Información Del Envase
- Paquete De Nivel 1 Unidades:
- 5 piezas
- Paquete De Nivel 1 De Ancho De:
- 92 mm
- Paquete De Nivel 1 De La Profundidad / Longitud:
- 58 mm
- Paquete De Nivel 1 Altura:
- 80 mm
- Paquete De Nivel 1 Peso Bruto:
- 1.3 kg
- Paquete de Nivel 1 EAN:
- 4013614424496
- Nivel De Paquete De 2 Unidades:
- 60 pieza
- Paquete De Nivel 2 De Ancho:
- 275 mm
- Paquete De Nivel 2 De Profundidad / Longitud:
- 395 mm
- Paquete De Nivel 2 Altura:
- 210 mm
- Paquete De Nivel 2 Peso Bruto:
- 16 kg
- Paquete de Nivel 2 EAN:
- 4013614446153
Clasificaciones
- Objeto Código De Clasificación:
- F
- ETIM 4:
- EC000042 - disyuntor Miniatura (MCB)
- ETIM 5:
- EC000042 - disyuntor Miniatura (MCB)
- ETIM 6:
- EC000042 - disyuntor Miniatura (MCB)
- ETIM 7:
- EC000042 - disyuntor Miniatura (MCB)
- eClass:
- 7.0 27141901
- UNSPSC:
- Treinta y nueve millones cien veintiún mil seiscientos catorce
