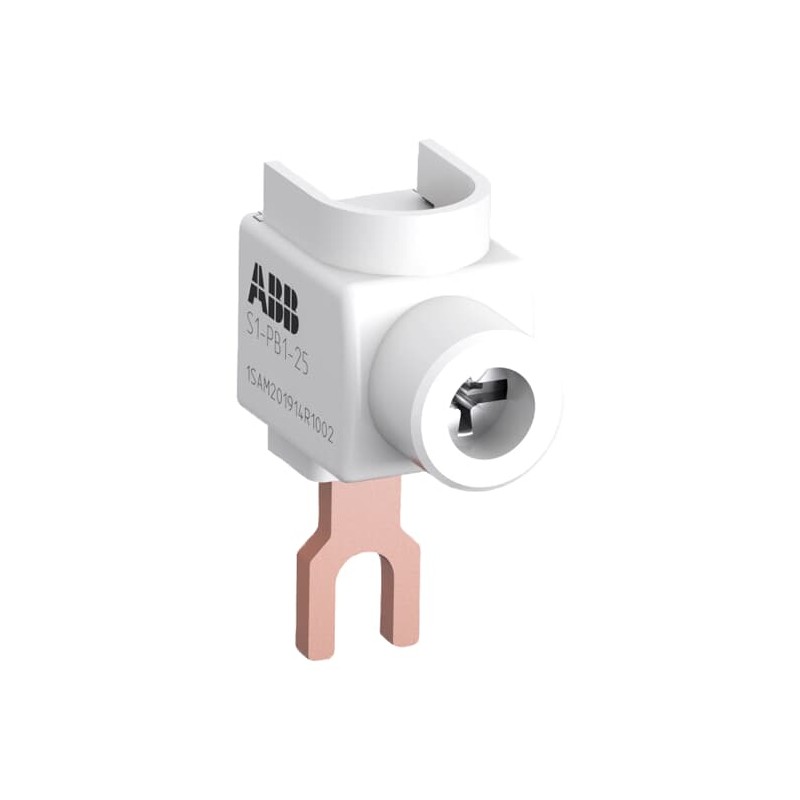

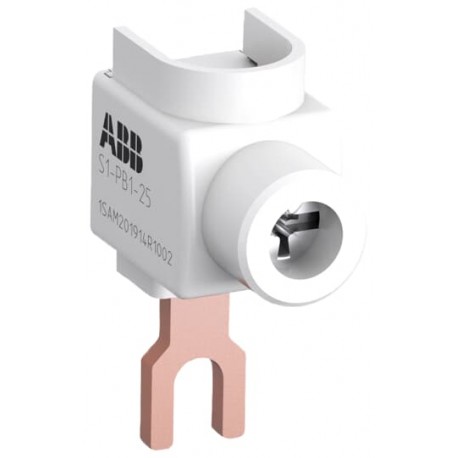

1SAM201914R1002 ABB S1-PB1-25 TERMINAL CONEXIÓN
1SAM201914R1002
ABB
S1-PB1-25 TERMINAL CONEXIÓN
S1-PB1-25 1-phase power infeed block for MS116 / MS132 / MS132-T, 25mm2, IEC
Sistemas de distribución de energía / conmutadores > Terminal de línea principal
Guardamotores > Guardamotores Mx116 y Mx132
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
productos relacionados
▲Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85369010 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SBC100214C0202 |
| Instrucciones y manuales | 2CDC131057M6801 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Dimensiones | |
| Ancho del product | 14 mm |
| Alto del producto | 34 mm |
| Largo del product | 24 mm |
| Peso del product | 0.013 kg |
| Técnica | |
| Tensión nominal de operación | 690 V AC |
| 250 V DC | |
| Corriente nominal de funcionamiento (Ie) | 32 A |
| Número de polos | 1P |
| Grado de protección | IP20 |
| Tipo de terminal | Terminales de tornillo |
| Capacidad de conexión del circuito principal | Flexible 1x 4 ... 16 mm² |
| Rígido 1x 4 ... 25 mm² | |
| Par de apriete | Main Circuit 2 N·m |
| Longitud de pelado del cable | Circuito Principal 11 mm |
| Destornillador recomendado | M8 |
| Pozidriv 2 | |
| Normas | IEC/EN 60947-1 |
| Observaciones | IEC only |
| Técnica UL/CSA | |
| Par de apriete UL/CSA | Main Circuit 18 in·lb |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +70 °C |
| Almacenamiento -50 ... +80 °C | |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SAA963005-4502 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | b9b9ade6-95d8-492c-ad34-fb20cab436fa Germany |
| SCIP simplificado | b01918fc-4f6e-48c6-b823-80180c164314 Belgium |
| f5ec6f93-b402-4f33-9501-eccbf7634a0a Hungary | |
| 7e142fa3-5513-4c0c-9aee-0fea9063a15a France | |
| 5a2fc697-4942-4961-8a16-74ccdc49d073 Spain | |
| 2c925078-0da4-4003-b20c-71b001afefd8 France | |
| afe1456f-e502-4cf9-9a45-e23465ba816a Sweden | |
| 0fd0a3c8-03d2-4053-9f70-391dcc5c6bcc Germany | |
| 536c9709-03db-4824-8857-03a1ac70100c Hungary | |
| dbf43aed-384d-4c3b-b2bf-dc835e087b56 Bulgaria | |
| 386cb557-7afa-4aa3-a1b2-fadcc2617b7a Portugal | |
| 402a4d1a-d3cb-45bc-b952-a4d8c39809c7 Greece | |
| d4b52955-4974-40b6-9f74-003306d1cc9c Estonia | |
| 6e5d6981-283f-43aa-9495-dda4fa74ae37 Sweden | |
| a0055257-8bda-4f9a-89a6-6b20d031d19d Poland | |
| aca6bfcc-5922-405b-a93e-efb01c50c105 Netherlands | |
| aef5fc78-d16b-4fc9-9ac3-169bbdee6695 Italy | |
| 3e67d5a6-81d8-4c0a-bcd5-01cf4d4f9a9e Finland | |
| fa65d663-8c8e-4dc7-aae0-3fdfcf127046 Belgium | |
| a6c2ca4a-6046-4fd5-a8cf-82e0c8962d2e Germany | |
| 395563a3-79af-40f7-8fe3-edd8a6f714a5 Germany | |
| 2a4b4921-7e33-4cf8-b93a-51917c605a9e Denmark | |
| 58c46fac-0911-4242-9d27-0258e1ba81f3 Poland | |
| 1848fa7c-76f6-4ffd-b668-e7af580e75a4 Germany | |
| 146e69ee-5d58-4457-998c-4315f5731ff3 Norway | |
| 97b0e70e-0b70-4a9a-91e7-36e40bcb07cb Poland | |
| 5cd4da6e-be70-4521-91d6-405938bade00 Czech Republic | |
| 5cd89faa-472f-4f9a-acc6-94349c303d9c Croatia | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006539 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Certificados y Declaraciones (Número de Documento) | |
| Declaración de conformidad - CE | 1SAD101100-3411 |
| Declaración de conformidad - UKCA | 1SAD201100-3411 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 140 mm |
| Embalaje Nivel 1 Largo | 15 mm |
| Embalaje Nivel 1 Alto | 110 mm |
| Embalaje Nivel 1 Peso | 0.015 kg |
| Embalaje Nivel 1 EAN | 4013614485251 |
| Embalaje Nivel 2 Unidades | cartón 10 pieza |
| Embalaje Nivel 2 Ancho | 145 mm |
| Embalaje Nivel 2 Largo | 215 mm |
| Embalaje Nivel 2 Alto | 120 mm |
| Embalaje Nivel 2 Peso | 0.23 kg |
| Nivel de paquete 2 EAN | 4013614485626 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | X |
| ETIM 9 | EC000275 - Main line branch terminal |
| ETIM 10 | EC000275 - Main line branch terminal |
| Clase electrónica | V11.0 : 27400603 |
| UNSPSC | 39121410 |
| Código de categoría granular de IDEA (IGCC) | 4561 >> Power Blocks & Distribution Blocks |
| Característica | Valor |
|---|---|
| Número de polos (EF001391) | 1 |
| Intensidad nominal (EF000001) | 32 A |
| Método de conexión (EF000124) | Atornillar |
| Método de montaje (EF000003) | Tornillo |
| Número de entradas (EF000318) | 1 |
| Número de salidas (EF000319) | 1 |
| Apto para conductores masivos (EF007816) | Sí |
| Apto para conductores trenzados (EF007818) | Sí |
| Apto para conductores de hilo fino (EF007804) | Sí |
| Apto para cables trenzados finos sin puntera (EF016327) | Sí |
| Apto para cables trenzados extrafinos (EF016328) | Sí |
| Apto para cables trenzados extrafinos sin puntera (EF016329) | Sí |
| Sección del conductor - entrada (EF016330) | 25 mm² |
| Sección del conductor - salida (EF016331) | 25 mm² |
| Contacto seguro (EF004521) | Sí |
| Altura (EF000040) | 34 mm |
| Anchura (EF000008) | 14 mm |
| Profundidad (EF000049) | 24 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO GUARDAMOTORES ES.pdf | 31 Mbytes |
|
| S1-PB1-25 TERMINAL CONEXIÓN - ABB - S1-PB1-25 - 1SAM201914R1002 | 84 Kbytes |
|
| S1-PB1-25 1SAM201914R1002 ABB S1-PB1-25 TERMINAL CONEXIÓN | 49 Kbytes |
|
