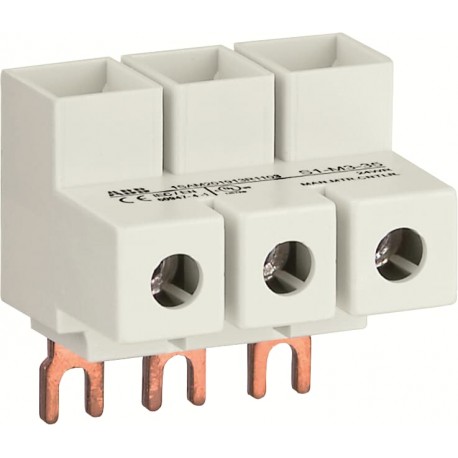

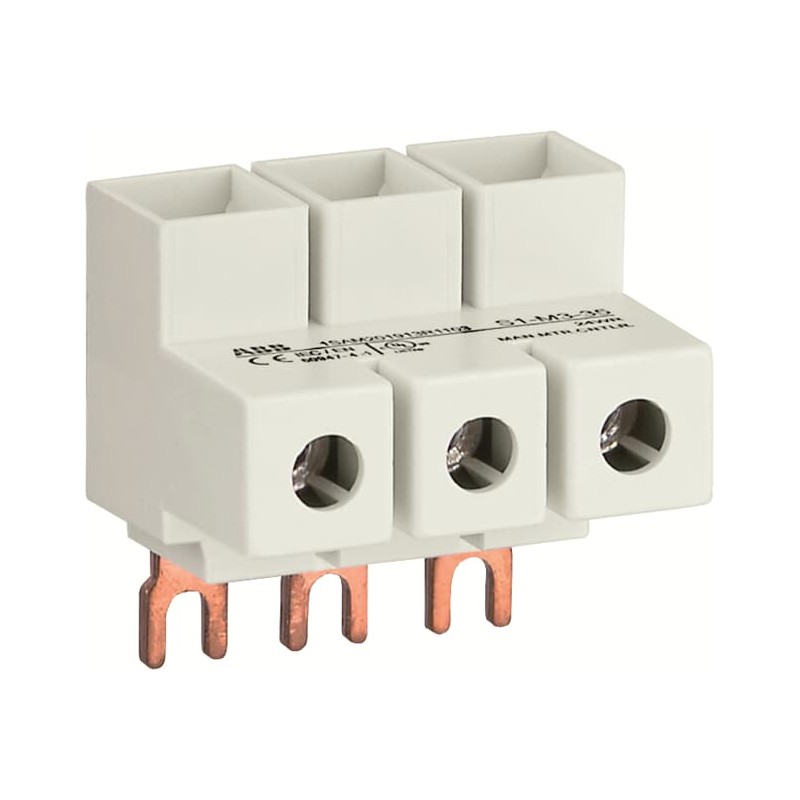

1SAM201913R1103 ABB S1-M3-35 BLO.ALIMENT.P/MS116/32
1SAM201913R1103
ABB
S1-M3-35 BLO.ALIMENT.P/MS116/32
S1-M3-35 3-phase power infeed block Flat, for MS116 / MS132, 35mm2, Type E
Sistemas de distribución de energía / conmutadores > Terminal de línea principal
Guardamotores > Guardamotores Gama Clásica Mx325
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
productos relacionados
▲Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85369010 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SBC100214C0202 |
| Instrucciones y manuales | 2CDC131011M6802 |
| 2CDC131034M6801 | |
| 2CDC131022M6802 | |
| Instrucciones y manuales (Parte 3) | 1SBC100214C0202 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Dimensiones | |
| Ancho del product | 45.5 mm |
| Alto del producto | 45.7 mm |
| Largo del product | 35.3 mm |
| Peso del product | 0.06 kg |
| Technical | |
| Tipo de terminal | Screw Terminals |
| Tensión nominal de operación | 690 V AC |
| 250 V DC | |
| Corriente nominal de funcionamiento (Ie) | 100 A |
| Número de polos | 3 |
| Grado de protección | IP20 |
| Capacidad de conexión del circuito principal | Flexible with Ferrule 1x 10 ... 35 mm² |
| Flexible with Insulated Ferrule 1x 10 ... 35 mm² | |
| Flexible 1x 10 ... 35 mm² | |
| Rigid 1x 10 ... 35 mm² | |
| Par de apriete | Main Circuit 4.5 N·m |
| Longitud de pelado del cable | Main Circuit 12 mm |
| Destornillador recomendado | Hexgon SW4 |
| Normas | IEC/EN 60947-1 |
| IEC/EN 60947-4-1 | |
| UL 60947-1 | |
| UL 60947-4-1 | |
| Nombre del producto | Power Infeed Block |
| Adecuado para | MS116 |
| MS132 | |
| MO132 | |
| Adecuado para la clase de producto | Manual Motor Starter |
| Grupo de accesorios | Electrical |
| Tipo de accesorio | 3-Phase Power Infeed Block |
| Observaciones | UL/CSA Type E/F and IEC |
| Technical UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Main Circuit 600 V AC |
| Capacidad de conexión del circuito principal UL/CSA | Flexible 1x 8-2 AWG |
| Stranded 1x 8-2 AWG | |
| Par de apriete UL/CSA | Main Circuit 40 in·lb |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +70 °C |
| Almacenamiento -50 ... +80 °C | |
| Material Compliance | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SAA963005-4502 |
| Información sobre RoHS | 1SAA963006-4502 |
| Estado de RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 48c3c873-43e3-42b4-a916-82117274faa6 Germany (DE) |
| SCIP simplificado | 7cd2c8e9-1bf6-458d-b22d-ccd5844b2e64 Germany (DE) |
| 670e8e06-ec17-4720-97a4-b5c25e771eac Estonia (EE) | |
| 1824ef30-3806-4001-bb4d-c0afe8108383 Greece (GR) | |
| 1e28d9fb-4f4a-498c-9c65-0c63da2b1030 Bulgaria (BG) | |
| 9f056525-adc4-42b6-8a41-58427111d3ec Poland (PL) | |
| 9a043ec6-0dd7-4ed0-8ef0-da72ec15908b France (FR) | |
| 10e4ca55-1b7f-472b-986a-d65a4f778d36 Spain (ES) | |
| 7cac76b3-cf7d-475a-be38-2df9f9205e74 Germany (DE) | |
| 125c3ca9-a49e-44b7-83cf-5678ff5cccff France (FR) | |
| 396eb453-8d79-4497-8ae6-07ce42046707 Germany (DE) | |
| 8842d6a4-381c-4795-88f6-30754a2e9be5 Hungary (HU) | |
| 21edd8aa-23df-4fc0-9661-198aa38bea08 Sweden (SE) | |
| 49bedb4e-c0fa-4a72-8233-95f907d21097 Belgium (BE) | |
| 1a3b1dd8-d04d-4cb1-a904-a669f5e94b02 Belgium (BE) | |
| d19c93b0-5c6b-4575-8a4b-a325db94991a Poland (PL) | |
| db98fdab-91cf-49d2-8b8b-06800e8e47dd Norway (NO) | |
| c5fdba5d-8d3c-4276-8a06-f3a6dcbc64bf Finland (FI) | |
| f8715f25-1e9c-47d9-a9fa-b4215f8723bc Sweden (SE) | |
| d5b0182b-3377-4744-9efb-b757eec958a4 Italy (IT) | |
| 300df123-5828-49a0-b70b-06e46589f57a Netherlands (NL) | |
| 7339914b-afac-4916-8db4-9db844f88928 Denmark (DK) | |
| 30a89350-e902-40d2-8f04-ddbaa7dcb4e4 Germany (DE) | |
| 5fa7c790-e6fc-4d78-b6a5-f7e08fd22497 Croatia (HR) | |
| d170525c-1f3a-4de4-a1af-e17fcf3b1a85 Czech Republic (CZ) | |
| 06a4ce0d-7074-4102-b3cd-a21a921d1a30 Poland (PL) | |
| 227001a9-bb72-456b-a34a-d9759d8fd9c3 Hungary (HU) | |
| 23e8702d-61f8-40d6-8754-8f29db92beef Portugal (PT) | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006539 |
| WEEE B2C / B2B | Business To Business |
| Categoría RAEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado cUL | 1SAA963001-1701 |
| Declaración de conformidad - CE | 1SAD101100-3411 |
| Declaración de conformidad - UKCA | 1SAD201100-3411 |
| Certificado UL | E121190-20000619 |
| Información de Embalaje | |
| Embalaje Nivel 1 Ancho | 59 mm |
| Embalaje Nivel 1 Largo | 245 mm |
| Embalaje Nivel 1 Alto | 38 mm |
| Embalaje Nivel 1 Peso | 0.638 kg |
| Embalaje Nivel 1 EAN | 4013614488221 |
| Embalaje Nivel 1 Unidades | box 10 piece |
| Clasificaciones | |
| Código de clasificación de objetos | X |
| ETIM 4 | EC002498 - Accessories for low-voltage switch technology |
| ETIM 5 | EC000275 - Rail terminal bar |
| ETIM 6 | EC000275 - Rail terminal bar |
| ETIM 7 | EC000275 - Rail terminal bar |
| ETIM 8 | EC000275 - Rail terminal bar |
| Clase electrónica | V11.0 : 27400603 |
| UNSPSC | 39121117 |
| Código de categoría granular de IDEA (IGCC) | 4378 >> Phase busbar |
| Número E (Finlandia) | 3705960 |
| Número E (Suecia) | 3112083 |
| Característica | Valor |
|---|---|
| Número de polos (EF001391) | 3 |
| Intensidad nominal (EF000001) | 100 A |
| Método de conexión (EF000124) | Atornillar |
| Método de montaje (EF000003) | Tornillo |
| Número de entradas (EF000318) | 3 |
| Número de salidas (EF000319) | 3 |
| Apto para conductores masivos (EF007816) | Sí |
| Apto para conductores trenzados (EF007818) | Sí |
| Apto para conductores de hilo fino (EF007804) | Sí |
| Apto para cables trenzados finos sin puntera (EF016327) | Sí |
| Apto para cables trenzados extrafinos (EF016328) | Sí |
| Apto para cables trenzados extrafinos sin puntera (EF016329) | Sí |
| Sección del conductor - entrada (EF016330) | 10 mm² |
| Sección del conductor - salida (EF016331) | 10 mm² |
| Sección del conductor - entrada AWG (EF016332) | 2 |
| Contacto seguro (EF004521) | Sí |
| Altura (EF000040) | 45.7 mm |
| Anchura (EF000008) | 45.5 mm |
| Profundidad (EF000049) | 35.3 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO GUARDAMOTORES ES.pdf | 31 Mbytes |
|
| S1-M3-35 BLO.ALIMENT.P/MS116/32 - ABB - S1-M3-35 - 1SAM201913R1103 | 88 Kbytes |
|
| S1-M3-35 1SAM201913R1103 ABB S1-M3-35 BLO.ALIMENT.P/MS116/32 | 69 Kbytes |
|
