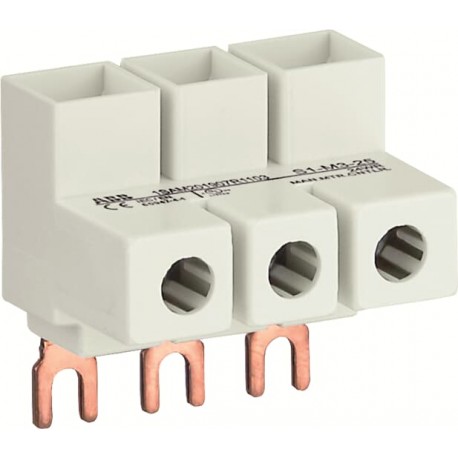

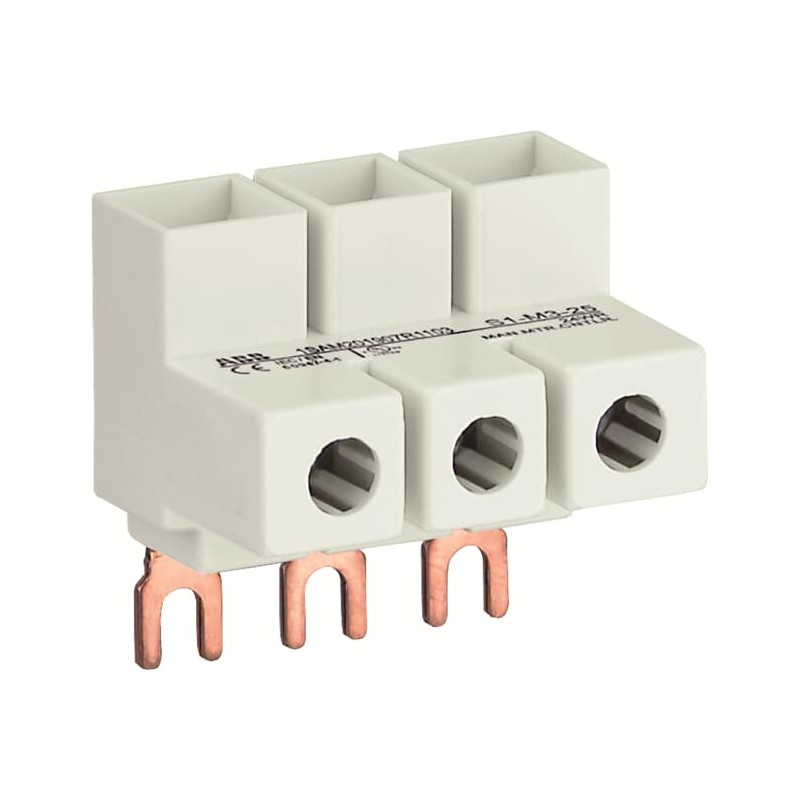

1SAM201907R1103 ABB S1-M3-25 TERM.CONEX. P/MS116/32
1SAM201907R1103
ABB
S1-M3-25 TERM.CONEX. P/MS116/32
S1-M3-25 3-phase power infeed block Flat, for MS116 / MS132, 25mm2, Type E
Sistemas de distribución de energía / conmutadores > Terminal de línea principal
Guardamotores > Guardamotores Mx116 y Mx132
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
productos relacionados
▲Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85369010 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SBC100214C0202 |
| Instrucciones y manuales | 2CDC131011M6802 |
| 2CDC131034M6801 | |
| 2CDC131022M6802 | |
| Instrucciones y manuales (Parte 3) | 1SBC100214C0202 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Diagrama de dimensiones | 1SAM200451F0003 |
| Dimensiones | |
| Ancho del product | 43.8 mm |
| Alto del producto | 43.95 mm |
| Largo del product | 32 mm |
| Peso del product | 0.042 kg |
| Técnica | |
| Tensión nominal de operación | 690 V AC |
| 250 V DC | |
| Corriente nominal de funcionamiento (Ie) | 65 A |
| Número de polos | 3P |
| Grado de protección | IP20 |
| Tipo de terminal | Terminales de tornillo |
| Capacidad de conexión del circuito principal | Flexible con férula 1x 2.5 ... 16 mm² |
| Flexible con férula aislada 1x 2.5 ... 16 mm² | |
| Flexible 1x 2.5 ... 16 mm² | |
| Rígido 1x 2.5 ... 25 mm² | |
| Par de apriete | Main Circuit 2.5 N·m |
| Longitud de pelado del cable | Circuito Principal 10 mm |
| Destornillador recomendado | M3.5 |
| Pozidriv 2 | |
| Normas | IEC/EN 60947-1 |
| IEC/EN 60947-4-1 | |
| UL 60947-1 | |
| UL 60947-4-1 | |
| Observaciones | UL/CSA Type E/F and IEC |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Main Circuit 600 V AC |
| Capacidad de conexión del circuito principal UL/CSA | Flexible 1x 14-6 AWG |
| Varado 1x 14-4 AWG | |
| Par de apriete UL/CSA | Main Circuit 22 in·lb |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +70 °C |
| Almacenamiento -50 ... +80 °C | |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SAA963005-4502 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | 188d6d89-c95c-4b8e-bf84-db0b563d63c3 Germany |
| SCIP simplificado | 010d00b6-b73b-4791-b2d0-ab53d239ef3d Norway |
| 389bb5e0-a9d7-46d1-841d-2dd8b49c40d9 Belgium | |
| 48ef4d71-fa3e-4fbd-aad2-b2ac2760b21d Spain | |
| 508e377a-97b7-4095-b8ee-92d686364139 Hungary | |
| 60fe5074-8c38-4c00-9a1e-5b5547c65851 Denmark | |
| 9038e33f-9f7a-477c-b13b-ae0c164f160c Netherlands | |
| 96221923-4cac-4fc5-95c3-8d9d9f0e3630 Poland | |
| a3e50dec-b5d3-45da-ac10-ec477ada1162 Finland | |
| acbb47ab-7de5-4255-830b-dc2877d0333b Germany | |
| b7bf31aa-1637-43fc-a4d7-40e85c613e01 Estonia | |
| b87f35de-99bd-4d0f-8fe6-8eb592d39f9f France | |
| bcf9f259-f352-4c57-9fef-460434734b84 Italy | |
| c9bea1da-6892-4a95-be5e-92478c4c7722 Portugal | |
| d45793fe-2d81-4d3f-9064-72b316e457b8 Sweden | |
| eaec5508-f3a1-4dbd-91a5-23baeb4c2966 Czech Republic | |
| eb221106-1373-42c1-83e5-f9ca2742d60c Bulgaria | |
| f40ec149-7216-4d32-9c06-361d72057eff Croatia | |
| f42cc957-52bc-4a6e-b642-b404a588e0ec Greece | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006539 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado cUL | 1SAA963001-1701 |
| Declaración de conformidad - CE | 1SAD101100-3411 |
| Declaración de conformidad - UKCA | 1SAD201100-3411 |
| Certificado UL | E121190-20000619 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 10 pieza |
| Embalaje Nivel 1 Ancho | 59 mm |
| Embalaje Nivel 1 Largo | 245 mm |
| Embalaje Nivel 1 Alto | 38 mm |
| Embalaje Nivel 1 Peso | 0.45 kg |
| Embalaje Nivel 1 EAN | 4013614488207 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | X |
| ETIM 9 | EC000275 - Main line branch terminal |
| ETIM 10 | EC000275 - Main line branch terminal |
| Clase electrónica | V11.0 : 27400603 |
| UNSPSC | 39121117 |
| Código de categoría granular de IDEA (IGCC) | 4378 >> Phase busbar |
| Número E (Finlandia) | 3705957 |
| Número E (Suecia) | 3112082 |
| Característica | Valor |
|---|---|
| Número de polos (EF001391) | 3 |
| Intensidad nominal (EF000001) | 65 A |
| Método de conexión (EF000124) | Atornillar |
| Método de montaje (EF000003) | Tornillo |
| Número de entradas (EF000318) | 3 |
| Número de salidas (EF000319) | 3 |
| Apto para conductores masivos (EF007816) | Sí |
| Apto para conductores trenzados (EF007818) | Sí |
| Apto para conductores de hilo fino (EF007804) | Sí |
| Apto para cables trenzados finos sin puntera (EF016327) | Sí |
| Apto para cables trenzados extrafinos (EF016328) | Sí |
| Apto para cables trenzados extrafinos sin puntera (EF016329) | Sí |
| Sección del conductor - entrada (EF016330) | 2.5 mm² |
| Sección del conductor - salida (EF016331) | 2.5 mm² |
| Sección del conductor - entrada AWG (EF016332) | 14 |
| Contacto seguro (EF004521) | Sí |
| Altura (EF000040) | 43.95 mm |
| Anchura (EF000008) | 43.8 mm |
| Profundidad (EF000049) | 32 mm |
