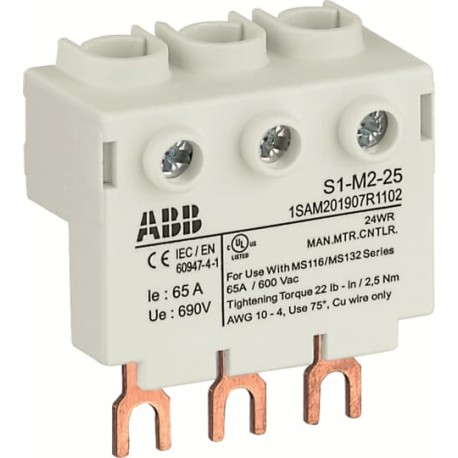

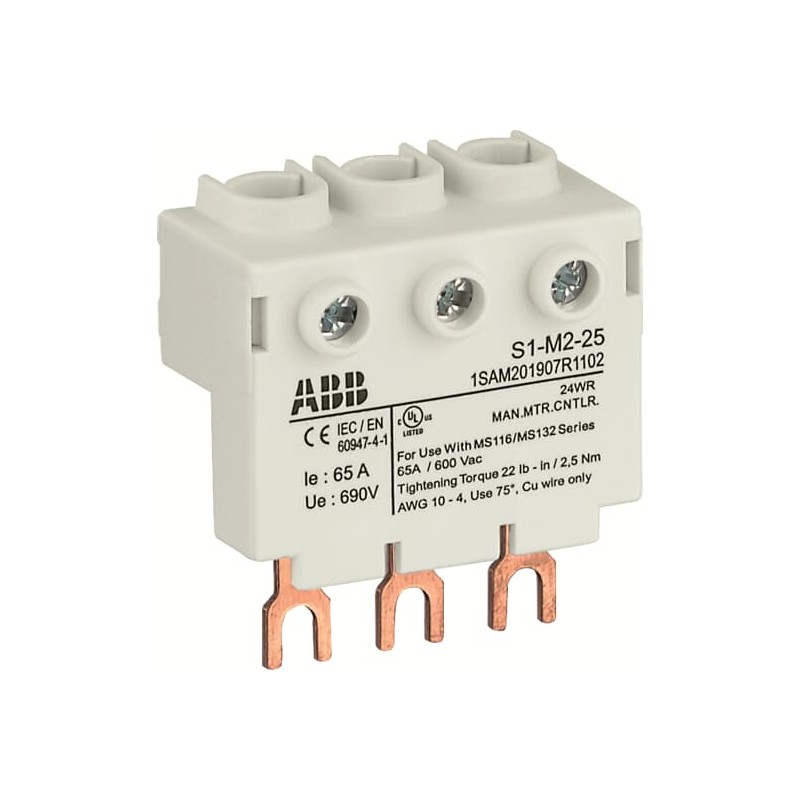

1SAM201907R1102 ABB S1-M2-25 TERM.CONEX. P/MS116/32
1SAM201907R1102
ABB
S1-M2-25 TERM.CONEX. P/MS116/32
S1-M2-25 3-phase power infeed block High, for MS116 / MS132, 25mm2
Sistemas de distribución de energía / conmutadores > Terminal de línea principal
Guardamotores > Guardamotores Mx116 y Mx132
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
productos relacionados
▲Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85369010 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SBC100214C0202 |
| Instrucciones y manuales | 2CDC131011M6802 |
| 2CDC131034M6801 | |
| 2CDC131022M6802 | |
| Instrucciones y manuales (Parte 3) | 1SBC100214C0202 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Diagrama de dimensiones | 1SAM200451F0002 |
| Dimensiones | |
| Ancho del product | 48 mm |
| Alto del producto | 53.8 mm |
| Largo del product | 27 mm |
| Peso del product | 0.051 kg |
| Técnica | |
| Tensión nominal de operación | 690 V AC |
| 250 V DC | |
| Corriente nominal de funcionamiento (Ie) | 65 A |
| Número de polos | 3P |
| Grado de protección | IP20 |
| Tipo de terminal | Terminales de tornillo |
| Capacidad de conexión del circuito principal | Flexible con férula 1x 2.5 ... 16 mm² |
| Flexible con férula aislada 1x 2.5 ... 16 mm² | |
| Flexible 1x 2.5 ... 16 mm² | |
| Rígido 1x 2.5 ... 25 mm² | |
| Par de apriete | Main Circuit 2.5 N·m |
| Longitud de pelado del cable | Circuito Principal 10 mm |
| Destornillador recomendado | M3.5 |
| Pozidriv 2 | |
| Normas | IEC/EN 60947-1 |
| IEC/EN 60947-4-1 | |
| UL 60947-1 | |
| UL 60947-4-1 | |
| Observaciones | High |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Main Circuit 600 V AC |
| Capacidad de conexión del circuito principal UL/CSA | Flexible 1x 12-6 AWG |
| Varado 1x 12-4 AWG | |
| Par de apriete UL/CSA | Main Circuit 22 in·lb |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +70 °C |
| Almacenamiento -50 ... +80 °C | |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SAA963005-4502 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | c9a7b34a-b576-4ffb-bc35-7c20d4043a93 Germany |
| SCIP simplificado | 0794b7d8-1084-42ad-9c8e-70d4bc74c524 Netherlands |
| 217b3421-b482-408a-8fb8-7ed966c21864 Germany | |
| 2ee11089-22d1-48da-855d-d099a750be57 Bulgaria | |
| 5df4c7db-4b98-4da1-bb13-ea2f4acdc8dc Estonia | |
| 64907b9b-6e6c-49ef-a543-ed24a4fa10b0 Norway | |
| 71b2103a-ad6a-441d-96bf-d71d95e14fbe France | |
| 74bd2670-912c-46c7-885c-e99c97f45dfd Croatia | |
| 8ad0e64c-d8fc-49e5-b715-9f7f754090a2 Portugal | |
| 8fd0cf82-e184-4f2f-842f-8709f0f2e629 Poland | |
| 919653db-7c71-41f9-add0-b7e67da56a18 Sweden | |
| 9ce506d2-09e3-4e04-8c74-9a5227c4ad94 Czech Republic | |
| 9ef1f0ce-ed8e-4d9b-aff2-2a7be739247e Hungary | |
| bad14363-46f1-4818-9519-f0a95369c43d Denmark | |
| bbc3e17b-8bc5-4a9b-b491-154ebc8d70f8 Greece | |
| c3beb32c-5829-41c2-a7be-3e5f7dd1c601 Spain | |
| e2464d21-6971-4059-8ee2-f4116e344542 Finland | |
| e3357e40-0b29-4053-87c0-50909e0f6aeb Belgium | |
| fc5cf2f7-353e-4312-aef5-b0c454ba6dcb Italy | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006539 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado cUL | 1SAA963001-1701 |
| Declaración de conformidad - CE | 1SAD101100-3411 |
| Declaración de conformidad - UKCA | 1SAD201100-3411 |
| Certificado UL | E121190-20000619 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 10 pieza |
| Embalaje Nivel 1 Ancho | 80 mm |
| Embalaje Nivel 1 Largo | 181 mm |
| Embalaje Nivel 1 Alto | 46 mm |
| Embalaje Nivel 1 Peso | 0.548 kg |
| Embalaje Nivel 1 EAN | 4013614488191 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | X |
| ETIM 9 | EC000275 - Main line branch terminal |
| ETIM 10 | EC000275 - Main line branch terminal |
| Clase electrónica | V11.0 : 27400603 |
| UNSPSC | 39121117 |
| Código de categoría granular de IDEA (IGCC) | 4378 >> Phase busbar |
| Número E (Finlandia) | 3705941 |
| Número E (Noruega) | 4364013 |
| Número E (Suecia) | 3111688 |
| Característica | Valor |
|---|---|
| Número de polos (EF001391) | 3 |
| Intensidad nominal (EF000001) | 65 A |
| Método de conexión (EF000124) | Atornillar |
| Método de montaje (EF000003) | Tornillo |
| Número de entradas (EF000318) | 3 |
| Número de salidas (EF000319) | 3 |
| Apto para conductores masivos (EF007816) | Sí |
| Apto para conductores trenzados (EF007818) | Sí |
| Apto para conductores de hilo fino (EF007804) | Sí |
| Apto para cables trenzados finos sin puntera (EF016327) | Sí |
| Apto para cables trenzados extrafinos (EF016328) | Sí |
| Apto para cables trenzados extrafinos sin puntera (EF016329) | Sí |
| Sección del conductor - entrada (EF016330) | 2.5 mm² |
| Sección del conductor - salida (EF016331) | 2.5 mm² |
| Sección del conductor - entrada AWG (EF016332) | 12 |
| Contacto seguro (EF004521) | Sí |
| Altura (EF000040) | 53.8 mm |
| Anchura (EF000008) | 48 mm |
| Profundidad (EF000049) | 27 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO GUARDAMOTORES ES.pdf | 31 Mbytes |
|
| S1-M2-25 TERM.CONEX. P/MS116/32 - ABB - S1-M2-25 - 1SAM201907R1102 | 90 Kbytes |
|
| S1-M2-25 1SAM201907R1102 ABB S1-M2-25 TERM.CONEX. P/MS116/32 | 75 Kbytes |
|
