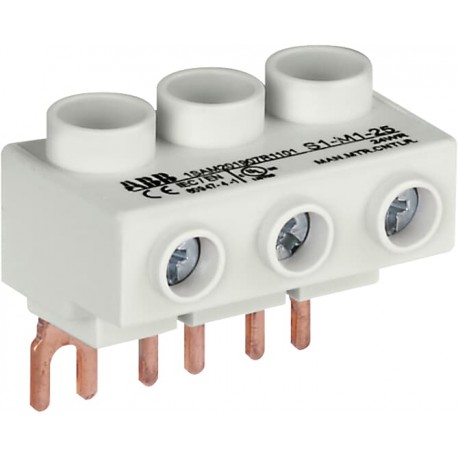

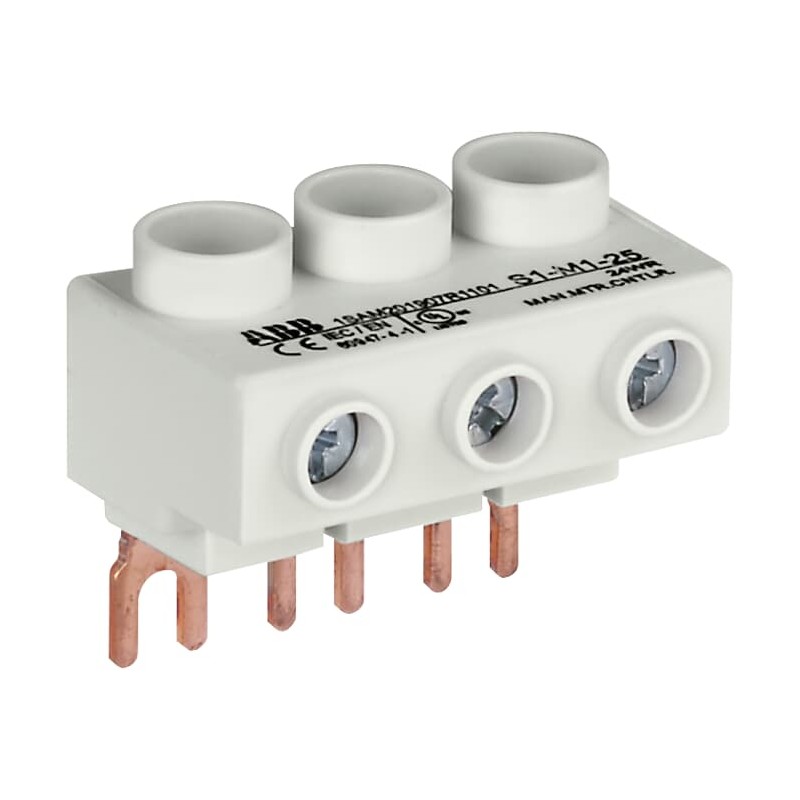

1SAM201907R1101 ABB S1-M1-25 TERM.CONEX. P/MS116/32
1SAM201907R1101
ABB
S1-M1-25 TERM.CONEX. P/MS116/32
S1-M1-25 3-phase power infeed block Flat, for MS116 / MS132, 25mm2
Sistemas de distribución de energía / conmutadores > Terminal de línea principal
Guardamotores > Guardamotores Mx116 y Mx132
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
productos relacionados
▲Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85369010 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SBC100214C0202 |
| Instrucciones y manuales | 2CDC131011M6802 |
| 2CDC131034M6801 | |
| 2CDC131022M6802 | |
| Instrucciones y manuales (Parte 3) | 1SBC100214C0202 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Diagrama de dimensiones | 1SAM200451F0001 |
| Dimensiones | |
| Ancho del product | 44 mm |
| Alto del producto | 38 mm |
| Largo del product | 25.5 mm |
| Peso del product | 0.038 kg |
| Técnica | |
| Tensión nominal de operación | 690 V AC |
| 250 V DC | |
| Corriente nominal de funcionamiento (Ie) | 65 A |
| Número de polos | 3P |
| Grado de protección | IP20 |
| Tipo de terminal | Terminales de tornillo |
| Capacidad de conexión del circuito principal | Flexible con férula 1x 2.5 ... 16 mm² |
| Flexible con férula aislada 1x 2.5 ... 16 mm² | |
| Flexible 1x 2.5 ... 16 mm² | |
| Rígido 1x 2.5 ... 25 mm² | |
| Par de apriete | Main Circuit 2.5 N·m |
| Longitud de pelado del cable | Circuito Principal 10 mm |
| Destornillador recomendado | M3.5 |
| Pozidriv 2 | |
| Normas | IEC/EN 60947-1 |
| IEC/EN 60947-4-1 | |
| UL 60947-1 | |
| UL 60947-4-1 | |
| Observaciones | Flat |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Main Circuit 600 V AC |
| Capacidad de conexión del circuito principal UL/CSA | Flexible 1x 14-6 AWG |
| Varado 1x 14-4 AWG | |
| Par de apriete UL/CSA | Main Circuit 22 in·lb |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +70 °C |
| Almacenamiento -50 ... +80 °C | |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SAA963005-4502 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | 21d519aa-de63-442f-a592-dda52e31e968 Germany |
| SCIP simplificado | eb9f47b0-68c1-45b2-b351-d2eb00efe685 Germany |
| 7b054a8b-e79f-4366-ab48-593699bd37ca Poland | |
| 09ddcdc0-1c53-4526-910b-8a0ad6d0f022 Norway | |
| f2c42888-bfb5-48e5-a33d-cf85db8c568b Finland | |
| 045ee9ca-767e-4bc5-b005-b58827f157fd Sweden | |
| 0402ac13-6a85-4682-a042-5119822e8b4c Italy | |
| 403a2642-b990-4a12-902a-82ebe5550a3d Netherlands | |
| d6faafc2-bd4d-4501-a593-97df77f22dd6 Estonia | |
| 35647fe2-21be-4d9d-baf0-455dd50dfe39 Greece | |
| ddb33066-c460-42ec-a2d6-0c9255f1a1dc Bulgaria | |
| 6dfd6bac-c666-450f-91a2-2ca1e20e9c28 Poland | |
| 20baeb18-8ce5-4b11-859e-914dcfb2eb0d France | |
| 70b3cc1d-36bb-465d-a065-a53888244bad Spain | |
| 26b35a3f-a243-4266-8718-6d806d4ef76f Germany | |
| 1dc08158-68e8-4453-a2c6-7469dc41b385 Denmark | |
| 9ea488dc-6fce-4140-9283-b964170f52f2 Germany | |
| 975e8a1b-b05c-461a-bc19-e8ddedfb3f5d Croatia | |
| c0a19c45-32b2-4c83-9529-2da02b34dcdc Czech Republic | |
| f6b5f56a-6e26-4f51-b89e-3e00c82c7fed Poland | |
| c95b752e-675e-4799-8609-2943ab2c1131 Hungary | |
| e05d06a6-a998-4cab-8977-1c9a7bfc1788 Portugal | |
| 2cfe2852-675d-4140-aa83-e3c3e5a0cdfb France | |
| e2aaec16-93a6-4fd6-af85-e832373ca76b Germany | |
| e2049358-d3e5-4fb7-9376-7c4e4fd913ef Hungary | |
| 64129593-8aab-43ec-9360-fae82988f475 Sweden | |
| 72043d3f-b3bc-4dda-9945-5c853d8b6a75 Belgium | |
| afddca7c-cf23-4d70-9b63-5ef63293d7cd Belgium | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006539 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado cUL | 1SAA963001-1701 |
| Declaración de conformidad - CE | 1SAD101100-3411 |
| Declaración de conformidad - UKCA | 1SAD201100-3411 |
| Certificado UL | E121190-20000619 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 10 pieza |
| Embalaje Nivel 1 Ancho | 80 mm |
| Embalaje Nivel 1 Largo | 120 mm |
| Embalaje Nivel 1 Alto | 46 mm |
| Embalaje Nivel 1 Peso | 0.409 kg |
| Embalaje Nivel 1 EAN | 4013614488184 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | X |
| ETIM 9 | EC000275 - Main line branch terminal |
| ETIM 10 | EC000275 - Main line branch terminal |
| Clase electrónica | V11.0 : 27400603 |
| UNSPSC | 39121117 |
| Código de categoría granular de IDEA (IGCC) | 4378 >> Phase busbar |
| Número E (Finlandia) | 3705939 |
| Número E (Noruega) | 4364012 |
| Número E (Suecia) | 3111687 |
| Característica | Valor |
|---|---|
| Número de polos (EF001391) | 3 |
| Intensidad nominal (EF000001) | 65 A |
| Método de conexión (EF000124) | Atornillar |
| Método de montaje (EF000003) | Tornillo |
| Número de entradas (EF000318) | 3 |
| Número de salidas (EF000319) | 3 |
| Apto para conductores masivos (EF007816) | Sí |
| Apto para conductores trenzados (EF007818) | Sí |
| Apto para conductores de hilo fino (EF007804) | Sí |
| Apto para cables trenzados finos sin puntera (EF016327) | Sí |
| Apto para cables trenzados extrafinos (EF016328) | Sí |
| Apto para cables trenzados extrafinos sin puntera (EF016329) | Sí |
| Sección del conductor - entrada (EF016330) | 2.5 mm² |
| Sección del conductor - salida (EF016331) | 2.5 mm² |
| Sección del conductor - entrada AWG (EF016332) | 14 |
| Contacto seguro (EF004521) | Sí |
| Altura (EF000040) | 38 mm |
| Anchura (EF000008) | 44 mm |
| Profundidad (EF000049) | 25.5 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO GUARDAMOTORES ES.pdf | 31 Mbytes |
|
| S1-M1-25 TERM.CONEX. P/MS116/32 - ABB - S1-M1-25 - 1SAM201907R1101 | 88 Kbytes |
|
| S1-M1-25 1SAM201907R1101 ABB S1-M1-25 TERM.CONEX. P/MS116/32 | 70 Kbytes |
|
