ABBRelés electrónicosRELÉS ENCHUFABLES1SVR405621R4000 ABB Reles enchufables CR-U012DC2

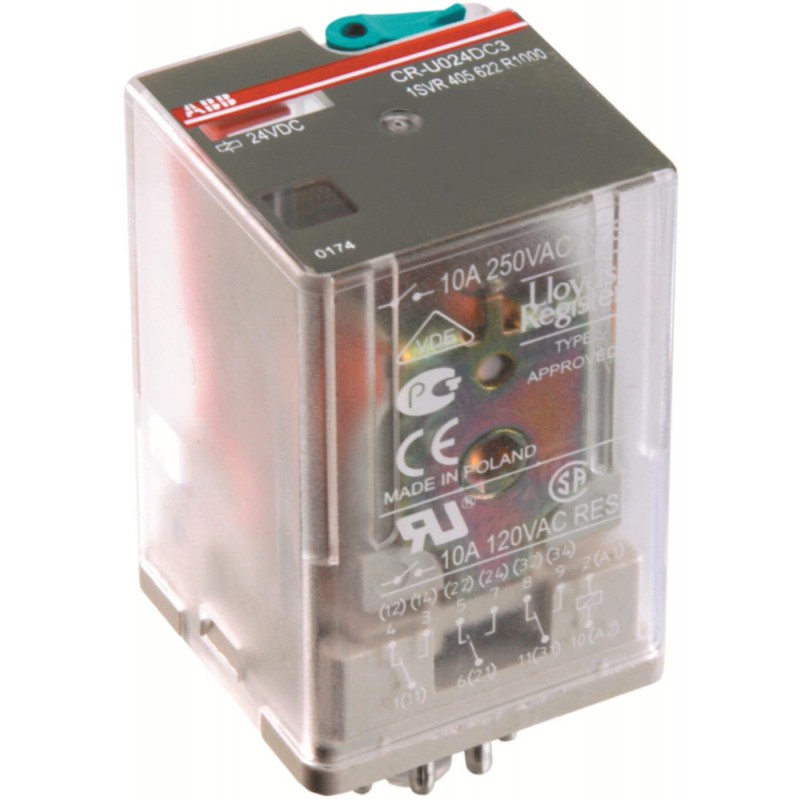

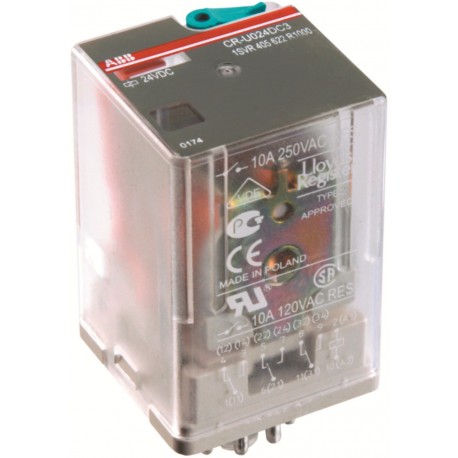

ABB 1SVR405621R4000 1SVR405621R4000 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SVR405621R4000 ABB Reles enchufables CR-U012DC2

Referencia: 1SVR405621R4000

Fabricante: ABB

Descripción:

Reles enchufables CR-U012DC2
CR-U012DC2 Pluggable interface relay 2c/o, A1-A2=12VDC, 250V/10A

Categorías:

  • Relés > Relé de conmutación
  • ABB > Relés electrónicos > Relés enchufables

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 7,80 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 25 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Clasificación
EAN4013614498435
Cantidad mínima de pedido10 piece
Código arancelario85364900
Descargas Populares
Ficha técnica, información técnica2CDC110004C0210_05
Instrucciones y manuales1SVC405600M9000
Dibujo dimensional CAD2CDC001079B0201
Datos de EPLAN9AAC132578_EPLAN
Dimensiones
Ancho del product35 mm
Alto del producto54.4 mm
Largo del product35 mm
Peso del product0.083 kg
Técnica
FunciónPluggable universal interface relay CR-U
SubfunciónRelay w/o built in LED
Tensión nominal de alimentación de control (Us)12 V DC
Tensión nominal de operación250 V AC
Salida2 c/o (SPDT) contacts
Señal de salida250 V / 10 A
Tipo de terminalAnclar
Corriente nominal de funcionamiento AC-12 (Ie)(230 V) 10 A
Corriente nominal de funcionamiento AC-15 (Ie)(120 V) 3 A
(230 V) 1.5 A
Corriente nominal de funcionamiento DC-12 (Ie)(24 V) 10 A
Corriente nominal de funcionamiento DC-13 (Ie)(24 V) 2 A
(250 V) 0.1 A
Tensión nominal de aislamiento (Ui)250 V
Grado de protecciónIP40
Posición de montaje1
NormasCAN/CSA C22.2 No.14
IEC/EN 63000
IEC/EN 61810-1
UL 508
Técnica UL/CSA
Tensión máxima de funcionamiento UL/CSA300 V AC
Pilot Duty UL/CSAB300
Inflamabilidad según UL94HB
Ambiente
Temperatura ambienteFuncionamiento -40 ... +70 °C
Almacenamiento -40 ... +85 °C
Altitud máxima de funcionamiento permisibleSin reducción de potencia 2000 m
Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108467A5658
Declaración REACH1SVD981001-4501
Información sobre RoHS1SVD981001-4401
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Certificados y Declaraciones (Número de Documento)
Certificado CCCCCC_2017010303949759
Certificado CQCCQC2017010303949759
Certificado CSACSA_1587291
Declaración de conformidad - CCC2020980303000199
Declaración de conformidad - CE1SVD982021-0003
Declaración de conformidad - UKCA1SVD982021-1000
Certificado EACEAC_RU_C-DE.ME77.B.00446-19
Certificado LRLR_05_20002_E5
Certificado RMRSRMRS_1740019250
Certificado URUR_E244330
Certificado VDEVDE_40019116
Información de Embalaje
Embalaje Nivel 1 Unidadescaja 10 piece
Embalaje Nivel 1 Ancho182 mm
Embalaje Nivel 1 Largo77 mm
Embalaje Nivel 1 Alto76 mm
Embalaje Nivel 1 Peso0.87 kg
Embalaje Nivel 1 EAN4013614373992
Clasificaciones y estándares externos
Código de clasificación de objetosK
ETIM 7EC001437 - Switching relay
ETIM 8EC001437 - Switching relay
ETIM 9EC001437 - Switching relay
Clase electrónicaV11.0 : 27371601
UNSPSC39122331
Número E (Finlandia)2712759
Número E (Noruega)4187454

ETIM for 1SVR405621R4000 Relés (EC001437)

CaracterísticaEjecución de la conexión eléctrica (EF003961)
ValorOtros
CaracterísticaCon abrazaderas extraíbles (EF003340)
ValorNo
CaracterísticaIntensidad nominal (EF000001)
Valor10 A
CaracterísticaVoltaje nominal de suministro piloto de piloto para CC (EF003980)
Valor12 V
CaracterísticaTipo de tensión de accionamiento (EF008242)
ValorCC
CaracterísticaUnidad, polaridad (EF003355)
ValorPolarizado
CaracterísticaComportamiento de conmutación del accionamiento (EF003356)
ValorEstable mono
CaracterísticaNúmero de contactos normalmente cerrados (EF008255)
Valor0
CaracterísticaNúmero de contactos normalmente abiertos (EF008256)
Valor0
CaracterísticaNúmero de contactos inversores (EF008257)
Valor2
CaracterísticaCon contactos impulsados positivamente (EF003357)
ValorNo
CaracterísticaTipo de contacto de conmutación (EF003358)
ValorContacto simple
CaracterísticaDispositivo completo con zócalo (EF003359)
ValorNo
CaracterísticaCon indicador LED (EF005950)
ValorNo
CaracterísticaMaterial de recubrimiento del contacto (EF004020)
ValorOtros
CaracterísticaMaterial del contacto (EF007544)
ValorOtros
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP40
CaracterísticaAnchura (EF000008)
Valor35 mm
CaracterísticaAltura (EF000040)
Valor54.4 mm
CaracterísticaProfundidad (EF000049)
Valor35 mm
