ABBRelés electrónicosRELÉS ENCHUFABLES1SVR405611R1000 ABB Relé ENCHUFABLE CR-MO24DC2

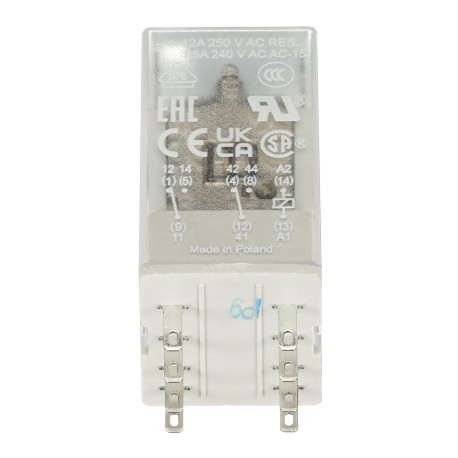

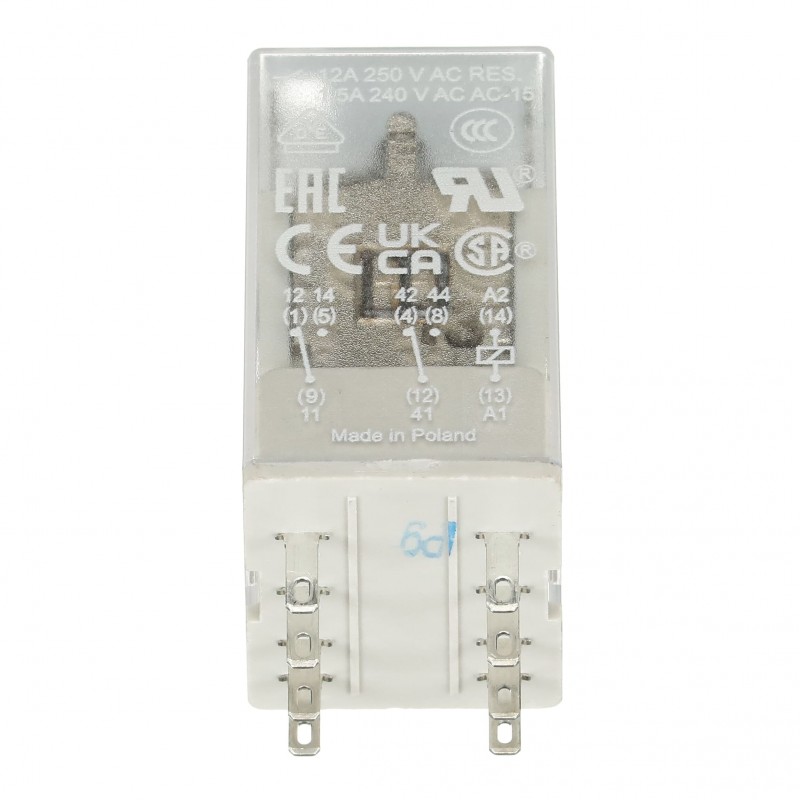

ABB 1SVR405611R1000 1SVR405611R1000 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SVR405611R1000 ABB Relé ENCHUFABLE CR-MO24DC2

Referencia: 1SVR405611R1000

Fabricante: ABB

Descripción:

Relé ENCHUFABLE CR-MO24DC2
CR-M024DC2 Pluggable interface relay 2c/o, A1-A2=24VDC, 250V/12A

Categorías:

  • Relés > Relé de conmutación
  • ABB > Relés electrónicos > Relés enchufables

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 5,35 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 7-8 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Clasificación
EAN4013614497223
Cantidad mínima de pedido10 piece
Código arancelario85364900
Descargas Populares
Ficha técnica, información técnica2CDC110004C0210_05
Instrucciones y manuales1SVC405600M9000
Dibujo dimensional CAD2CDC001079B0201
Datos de EPLAN9AAC132577_EPLAN
Dimensiones
Ancho del product21.2 mm
Alto del producto35.6 mm
Largo del product27.5 mm
Peso del product0.033 kg
Técnica
FunciónPluggable miniature interface relay CR-M
SubfunciónRelay w/o built in LED
Tensión nominal de alimentación de control (Us)24 V DC
Tensión nominal de operación250 V AC
Salida2 c/o (SPDT) contacts
Señal de salida250 V / 12 A
Tipo de terminalConexiones de clavija plana
Corriente nominal de funcionamiento AC-12 (Ie)(230 V) 12 A
Corriente nominal de funcionamiento AC-15 (Ie)(120 V) 3 A
(230 V) 1.5 A
Corriente nominal de funcionamiento DC-12 (Ie)(24 V) 12 A
Corriente nominal de funcionamiento DC-13 (Ie)(24 V) 2.5 A
(250 V) 0.1 A
Tensión nominal de aislamiento (Ui)250 V
Grado de protecciónIP40
Posición de montaje1
NormasCAN/CSA C22.2 No.14
IEC/EN 63000
IEC/EN 61810-1
UL 508
Técnica UL/CSA
Tensión máxima de funcionamiento UL/CSA300 V AC
Clasificación de los contactos UL/CSAB300
Pilot Duty UL/CSAB300
Inflamabilidad según UL94HB
Ambiente
Temperatura ambienteFuncionamiento -40 ... +70 °C
Almacenamiento -40 ... +85 °C
Altitud máxima de funcionamiento permisibleSin reducción de potencia 2000 m
Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108467A5658
Información sobre RoHS1SVD981001-4401
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Certificados y Declaraciones (Número de Documento)
Certificado CCCCCC_2014010303720193
Certificado CQCCQC2014010303720193
Certificado CSACSA_2735700
Certificado cURcUR_E244330
Declaración de conformidad - CCC2020980303000200
Declaración de conformidad - CE1SVD982021-0003
Declaración de conformidad - UKCA1SVD982021-1000
Certificado EACEAC_RU_C-DE.ME77.B.00446-19
Certificado RMRSRMRS_1740019250
Certificado URUR_E244330
Certificado VDEVDE_40040327
Información de Embalaje
Embalaje Nivel 1 Unidadescaja 10 piece
Embalaje Nivel 1 Ancho114 mm
Embalaje Nivel 1 Largo50 mm
Embalaje Nivel 1 Alto61 mm
Embalaje Nivel 1 Peso0.35 kg
Embalaje Nivel 1 EAN4013614373145
Clasificaciones y estándares externos
Código de clasificación de objetosK
ETIM 7EC001437 - Switching relay
ETIM 8EC001437 - Switching relay
ETIM 9EC001437 - Switching relay
Clase electrónicaV11.0 : 27371601
UNSPSC39122331
Número E (Finlandia)2712656
Número E (Noruega)4187352
Número E (Suecia)4005332

ETIM for 1SVR405611R1000 Relés (EC001437)

CaracterísticaEjecución de la conexión eléctrica (EF003961)
ValorConexión enchufable plana
CaracterísticaCon abrazaderas extraíbles (EF003340)
ValorNo
CaracterísticaIntensidad nominal (EF000001)
Valor12 A
CaracterísticaVoltaje nominal de suministro piloto de piloto para CC (EF003980)
Valor24 V
CaracterísticaTipo de tensión de accionamiento (EF008242)
ValorCC
CaracterísticaUnidad, polaridad (EF003355)
ValorPolarizado
CaracterísticaComportamiento de conmutación del accionamiento (EF003356)
ValorEstable mono
CaracterísticaNúmero de contactos normalmente cerrados (EF008255)
Valor0
CaracterísticaNúmero de contactos normalmente abiertos (EF008256)
Valor0
CaracterísticaNúmero de contactos inversores (EF008257)
Valor2
CaracterísticaCon contactos impulsados positivamente (EF003357)
ValorNo
CaracterísticaTipo de contacto de conmutación (EF003358)
ValorContacto simple
CaracterísticaDispositivo completo con zócalo (EF003359)
ValorNo
CaracterísticaCon indicador LED (EF005950)
ValorNo
CaracterísticaMaterial de recubrimiento del contacto (EF004020)
ValorOtros
CaracterísticaMaterial del contacto (EF007544)
ValorOtros
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP40
CaracterísticaAnchura (EF000008)
Valor21.2 mm
CaracterísticaAltura (EF000040)
Valor35.6 mm
CaracterísticaProfundidad (EF000049)
Valor27.5 mm

DATASHEET - PDF

Título
Tamaño
Tipo
RELE ENCHUFABLE CR-MO24DC2 - ABB - CR-M024DC2 - 1SVR405611R1000
87 Kbytes
CR-M024DC2 1SVR405611R1000 ABB RELE ENCHUFABLE CR-MO24DC2
60 Kbytes
PDF ABB Time Relays CT-C CT-S CT-D 2024 EN
47 Mbytes
