Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

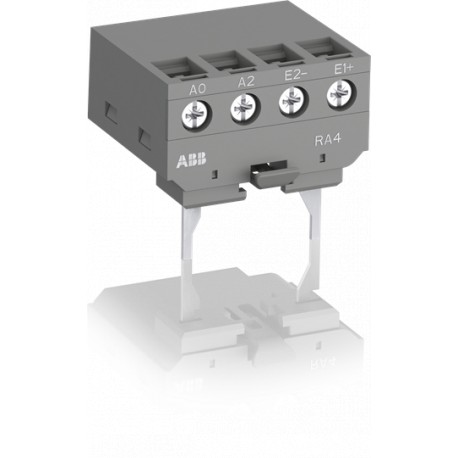

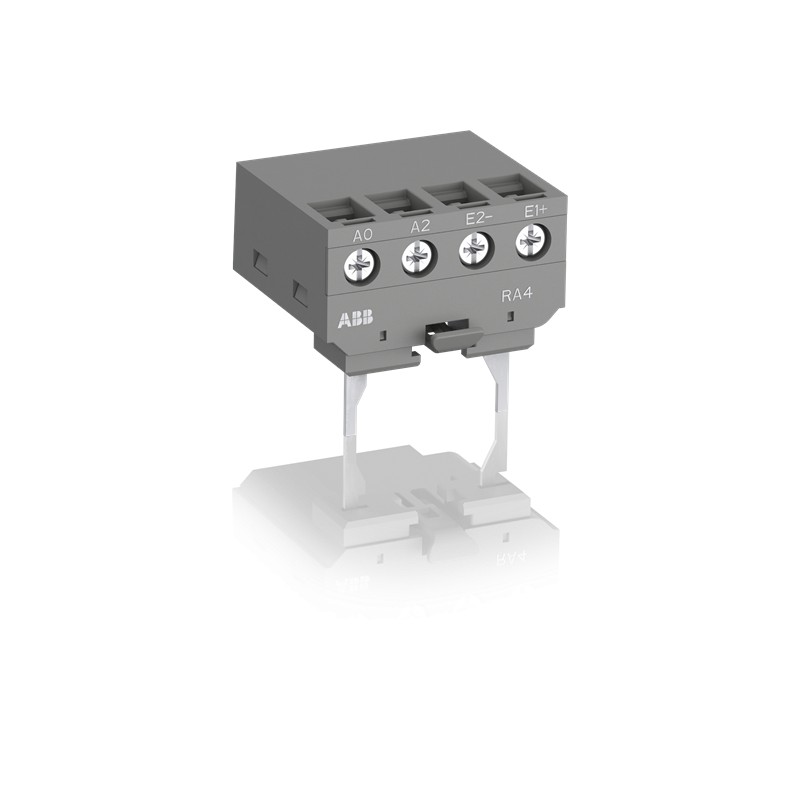

1SBN060100R1000 ABB RA4 Interface Relay
Referencia: 1SBN060100R1000
Fabricante: ABB
Descripción:
RA4 Interface Relay
Categorías:
- Componentes industriales de baja tensión > Accesorios para la tecnología de conmutación de baja tensión
- ABB > Contactores y relés térmicos > Contactores AF hasta 38 A
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
- Más Información
- ETIM
- Opiniones
VISTOS ANTERIORMENTE
MÁS INFORMACIÓN
| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SBC100214C0202 |
| Instrucciones y manuales | 1SBC101051M6801 |
| Instrucciones y manuales (parte 2) | 1SAC200017M0002 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Dimensiones | |
| Ancho del product | 44.8 mm |
| Largo del product | 31.16 mm |
| Alto del producto | 40.5 mm |
| Peso del product | 0.04 kg |
| Técnica | |
| Normas | IEC/EN 60947-5-1, UL 60947-1, UL 60947-4-1, CSA C22.2 No. 60947-1-13, CSA C22.2 No. 60947-5-1-14 |
| Frecuencia nominal (f) | Control Circuit 50 / 60 Hz |
| Tensión nominal de aislamiento (Ui) | según IEC 60947-5-1 250 V |
| según IEC 60947-5-1 y VDE 0110 (Gr. C) 250 V AC 50/60 Hz | |
| Durabilidad eléctrica | 2000000 cycle |
| Frecuencia máxima de conmutación eléctrica | 600 cycles per hour |
| Tensión nominal del circuito de control (Uc) | Operación de CC 24 V |
| Conexión del circuito de control de capacidad | Flexible con férula 1/2x 0.75 ... 2.5 mm² |
| Flexible con férula aislada 1x 0.75 ... 2.5 mm² | |
| Flexible con férula aislada 2x 0.75 ... 1.5 mm² | |
| Sólido rígido 1/2x 1 ... 2.5 mm² | |
| Trenzado rígido 1/2x 1 ... 2.5 mm² | |
| Longitud de pelado del cable | Circuito de control 10 mm |
| Destornillador recomendado | Control Circuit Pozidriv 2 |
| Control Circuit Flat Ø 5.5 mm | |
| Par de apriete | Control Circuit 1.2 N·m |
| Tipo de terminal | Terminales de tornillo |
| Adecuado para | AF09 |
| AF09Z | |
| AF12 | |
| AF12Z | |
| AF16 | |
| AF16Z | |
| AF26 | |
| AF26Z | |
| AF30 | |
| AF30Z | |
| AF38 | |
| AF38Z | |
| AF40 | |
| AF52 | |
| AF65 | |
| AF80 | |
| AF96 | |
| NF22E | |
| NFZ22E | |
| NF31E | |
| NFZ31E | |
| NF40E | |
| NFZ40E | |
| NF44E | |
| NFZ44E | |
| NF53E | |
| NFZ53E | |
| NF62E | |
| NFZ62E | |
| NF71E | |
| NFZ71E | |
| NF80E | |
| NFZ80E | |
| NF33/11 | |
| NF51/11 | |
| Nombre del producto | Interface Relay |
| Técnica UL/CSA | |
| Capacidad de conexión UL/CSA | Conductor 18 ... 14 AWG |
| Par de apriete UL/CSA | Control Circuit 11 in·lb |
| Ambiente | |
| Temperatura ambiente | Close to Contactor for Storage -40 ... 70 °C |
| Near Contactor for Operation in Free Air (0.85 ... 1.1 Uc) -25 ... +60 °C | |
| Near Contactor for Operation in Free Air (Uc) at 24 VDC -25 ... 70 °C | |
| Resistencia climática | Category B according to IEC 60947-1 Annex Q |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 3000 m |
| Grado de contaminación | 3 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 2CMT2021-006202 |
| Información sobre RoHS | 2CMT2021-006277 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006525 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CB | CB_SE-93026 |
| Certificado CCC | CCC_2024010303656855 |
| Declaración de conformidad - CCC | 2020980303000187 |
| Declaración de conformidad - CE | 1SBD250010U1000 |
| Declaración de conformidad - UKCA | 1SBD250041U1000 |
| Certificado UL | UL-US-L252354-193-81905102-5 |
| UL-CA-L252354-393-81905102-5 | |
| Tarjeta de listado UL | UL_E252354 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 54 mm |
| Embalaje Nivel 1 Largo | 54 mm |
| Embalaje Nivel 1 Alto | 47 mm |
| Embalaje Nivel 1 Peso | 0.04 kg |
| Embalaje Nivel 1 EAN | 3471523131149 |
| Clasificaciones y estándares externos | |
| ETIM 7 | EC002498 - Accessories for low-voltage switch technology |
| ETIM 8 | EC002498 - Accessories/spare parts for low-voltage switch technology |
| ETIM 9 | EC002498 - Accessories/spare parts for low-voltage switch technology |
| UNSPSC | 39122331 |
| Código de categoría granular de IDEA (IGCC) | 5367 >> Control relay |
ETIM for 1SBN060100R1000 Interruptores de baja tensión (EC002498)
Característica
Valor
CaracterísticaTipo de accesorio/repuesto (EF000215)
ValorTecnología de conexión
CaracterísticaAccesorio (EF013236)
ValorSí
CaracterísticaRecambio (EF013237)
ValorNo
