1SAM401920R1024 ABB PS2-4-2-125 BLOQUE BARRAS 3F.125A-Mx165
1SAM401920R1024
ABB

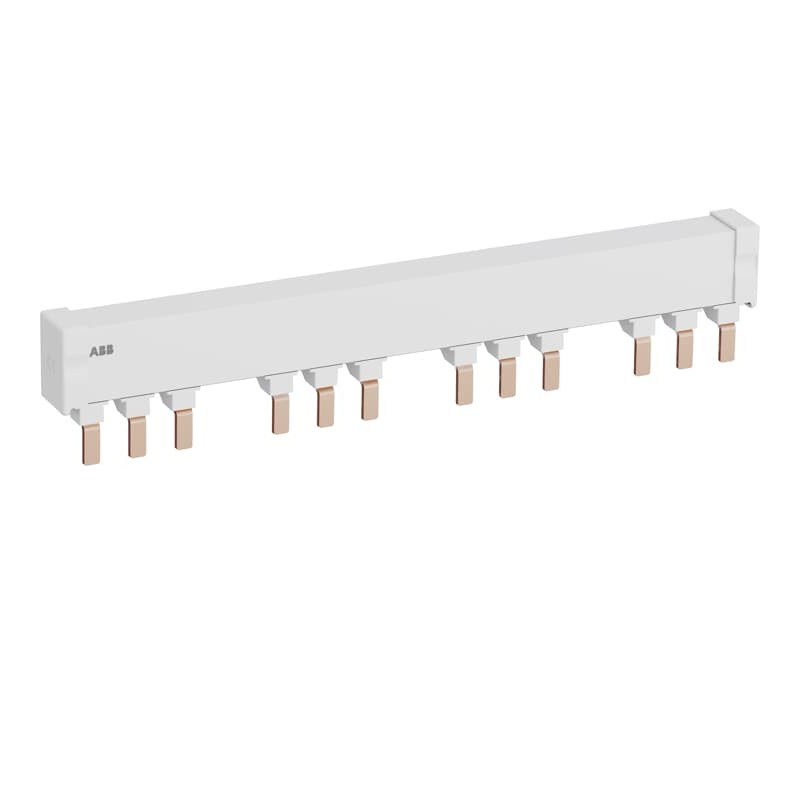

PS2-4-2-125 BLOQUE BARRAS 3F.125A-Mx165
PS2-4-2-125 3-phase busbar for 4 MS165 with 2 HK/SK, Ie=125A
Componentes industriales de baja tensión > Barra de fase
Guardamotores > Guardamotores Mx116 y Mx132
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
productos relacionados
▲Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85369010 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SBC100214C0202 |
| Instrucciones y manuales | 2CDC131082M6801 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Dimensiones | |
| Ancho del product | 277 mm |
| Alto del producto | 53 mm |
| Largo del product | 22 mm |
| Peso del product | 0.277 kg |
| Técnica | |
| Tensión nominal de operación | 690 V AC |
| Corriente nominal de funcionamiento (Ie) | 125 A |
| Tensión nominal soportada por impulsos (Uimp) | 8 kV |
| Grado de protección | IP20 |
| Grado de contaminación | 3 |
| Normas | IEC/EN 60947-4-1 |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Main Circuit 600 V AC |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +40 °C |
| Almacenamiento -50 ... +80 °C | |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SAA963005-4502 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006539 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Certificados y Declaraciones (Número de Documento) | |
| Declaración de conformidad - CE | 1SAD101100-3411 |
| Declaración de conformidad - UKCA | 1SAD201100-3411 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 10 pieza |
| Embalaje Nivel 1 Ancho | 80 mm |
| Embalaje Nivel 1 Largo | 320 mm |
| Embalaje Nivel 1 Alto | 76 mm |
| Embalaje Nivel 1 Peso | 2.816 kg |
| Embalaje Nivel 1 EAN | 4013614502293 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | W |
| ETIM 9 | EC000215 - Phase busbar |
| ETIM 10 | EC000215 - Phase busbar |
| Clase electrónica | V11.0 : 27371306 |
| UNSPSC | 39121117 |
| Código de categoría granular de IDEA (IGCC) | 4378 >> Phase busbar |
| Número E (Noruega) | 4364165 |
| Número E (Suecia) | 3110216 |
| Característica | Valor |
|---|---|
| Número de fases (EF000351) | 3 |
| Número de polos (EF001391) | 3 |
| Apto para varios dispositivos (EF007241) | 4 |
| Medida de división (EF007504) | 18 mm |
| Sección (EF000649) | 25 mm² |
| Longitud (EF001438) | 277 mm |
| Ancho en número de espacios modulares (EF002950) | 15.8 |
| Intensidad nominal permanente Iu (EF001389) | 125 A |
| Ejecución de la conexión eléctrica (EF003961) | Pin |
| Aislado (EF000019) | Sí |
| Picos de tensión nominal (EF002993) | 8 kV |
| Corriente nominal de cortocircuito condicional Iq (EF001444) | 100 kA |
| Tensión de servicio nominal máxima Ue (EF007357) | 690 V |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 100 kA |
| Apto para dispositivos con conductor neutro (EF007218) | No |
| Apto para dispositivos con interruptor auxiliar (EF007217) | Sí |
| Color (EF000007) | Gris |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO GUARDAMOTORES ES.pdf | 31 Mbytes |
|
| PS2-4-2-125 BLOQUE BARRAS 3F. 125A-Mx165 - ABB - PS2-4-2-125 - 1SAM401920R1024 | 80 Kbytes |
|
| PS2-4-2-125 1SAM401920R1024 ABB PS2-4-2-125 BLOQUE BARRAS 3F. 125A-Mx165 | 52 Kbytes |
|
