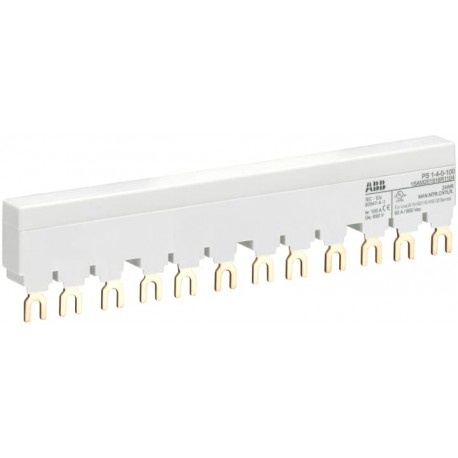

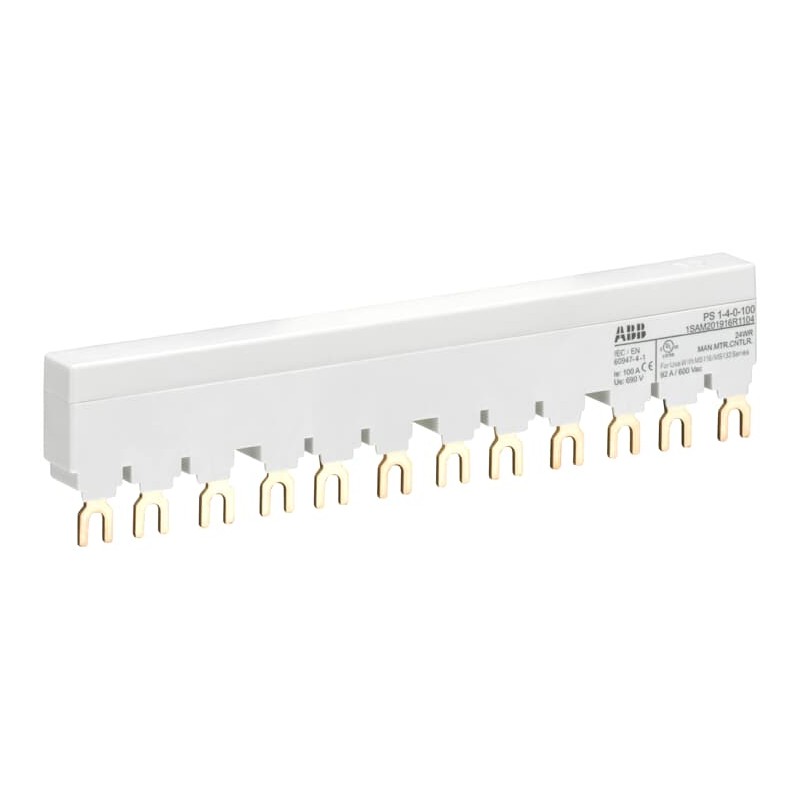

1SAM201916R1104 ABB PS1-4-0-100 BLO.DE BAR. P/MS116/32
1SAM201916R1104
ABB
PS1-4-0-100 BLO.DE BAR. P/MS116/32
PS1-4-0-100 3-phase busbar for 4 MS116 / MS132, Ie=100A
Componentes industriales de baja tensión > Barra de fase
Guardamotores > Guardamotores Mx116 y Mx132
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
productos relacionados
▲Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85369010 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SBC100214C0202 |
| Instrucciones y manuales | 2CDC131011M6802 |
| 2CDC131034M6801 | |
| 2CDC131022M6802 | |
| Instrucciones y manuales (Parte 3) | 1SBC100214C0202 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Diagrama de dimensiones | 1SAM200453F0002 |
| Dimensiones | |
| Ancho del product | 176.5 mm |
| Alto del producto | 38.8 mm |
| Largo del product | 13 mm |
| Peso del product | 0.117 kg |
| Technical | |
| Tensión nominal de operación | 690 V AC |
| 250 V DC | |
| Corriente nominal de funcionamiento (Ie) | 100 A |
| Tensión nominal soportada por impulsos (Uimp) | 6 kV |
| Número de dispositivos montables | 4 |
| Número de contactos auxiliares laterales | 0 |
| Número de fases | 3 |
| Grado de protección | IP20 |
| Grado de contaminación | 3 |
| Tipo de conexión | Fork |
| Normas | IEC/EN 60947-1 |
| IEC/EN 60947-4-1 | |
| UL 60947-1 | |
| UL 60947-4-1 | |
| Nombre del producto | Busbar |
| Adecuado para | MS116 |
| MS132 | |
| MO132 | |
| Adecuado para la clase de producto | Manual Motor Starter |
| Grupo de accesorios | Electrical |
| Tipo de accesorio | 3-Phase Busbar |
| Technical UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Main Circuit 600 V AC |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +70 °C |
| Almacenamiento -50 ... +80 °C | |
| Material Compliance | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SAA963005-4502 |
| Información sobre RoHS | 1SAA963006-4502 |
| Estado de RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006539 |
| WEEE B2C / B2B | Business To Business |
| Categoría RAEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado cUL | 1SAA963001-1701 |
| Declaración de conformidad - CE | 1SAD101100-3411 |
| Declaración de conformidad - UKCA | 1SAD201100-3411 |
| Certificado UL | E121190-20000619 |
| Información de Embalaje | |
| Embalaje Nivel 1 Ancho | 80 mm |
| Embalaje Nivel 1 Largo | 179 mm |
| Embalaje Nivel 1 Alto | 60 mm |
| Embalaje Nivel 1 Peso | 1.212 kg |
| Embalaje Nivel 1 EAN | 4013614488245 |
| Embalaje Nivel 1 Unidades | box 10 piece |
| Clasificaciones | |
| Código de clasificación de objetos | W |
| ETIM 4 | EC002498 - Accessories for low-voltage switch technology |
| ETIM 5 | EC000215 - Phase busbar |
| ETIM 6 | EC000215 - Phase busbar |
| ETIM 7 | EC000215 - Phase busbar |
| ETIM 8 | EC000215 - Phase busbar |
| Clase electrónica | V11.0 : 27371306 |
| UNSPSC | 39121117 |
| Código de categoría granular de IDEA (IGCC) | 4378 >> Phase busbar |
| Número E (Finlandia) | 3705974 |
| Número E (Suecia) | 3112076 |
| Característica | Valor |
|---|---|
| Número de fases (EF000351) | 3 |
| Número de polos (EF001391) | 3 |
| Apto para varios dispositivos (EF007241) | 4 |
| Medida de división (EF007504) | 14 mm |
| Sección (EF000649) | 16 mm² |
| Longitud (EF001438) | 176.5 mm |
| Ancho en número de espacios modulares (EF002950) | 10.0 |
| Intensidad nominal permanente Iu (EF001389) | 100 A |
| Ejecución de la conexión eléctrica (EF003961) | Tenedor |
| Aislado (EF000019) | Sí |
| Picos de tensión nominal (EF002993) | 6 kV |
| Corriente nominal de cortocircuito condicional Iq (EF001444) | 100 kA |
| Tensión de servicio nominal máxima Ue (EF007357) | 690 V |
| Apto para dispositivos con conductor neutro (EF007218) | No |
| Apto para dispositivos con interruptor auxiliar (EF007217) | No |
| Color (EF000007) | Gris |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO GUARDAMOTORES ES.pdf | 31 Mbytes |
|
| PS1-4-0-100 BLO.DE BAR. P/MS116/32 - ABB - PS1-4-0-100 - 1SAM201916R1104 | 84 Kbytes |
|
| PS1-4-0-100 1SAM201916R1104 ABB PS1-4-0-100 BLO.DE BAR. P/MS116/32 | 60 Kbytes |
|
