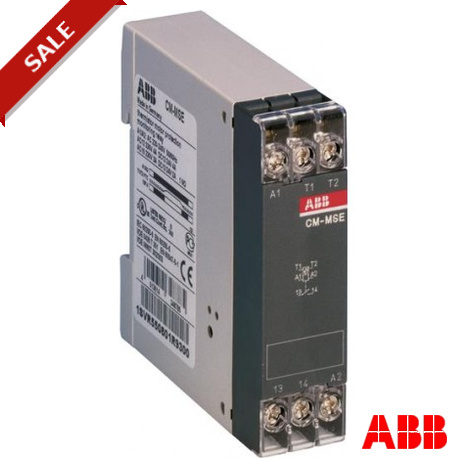

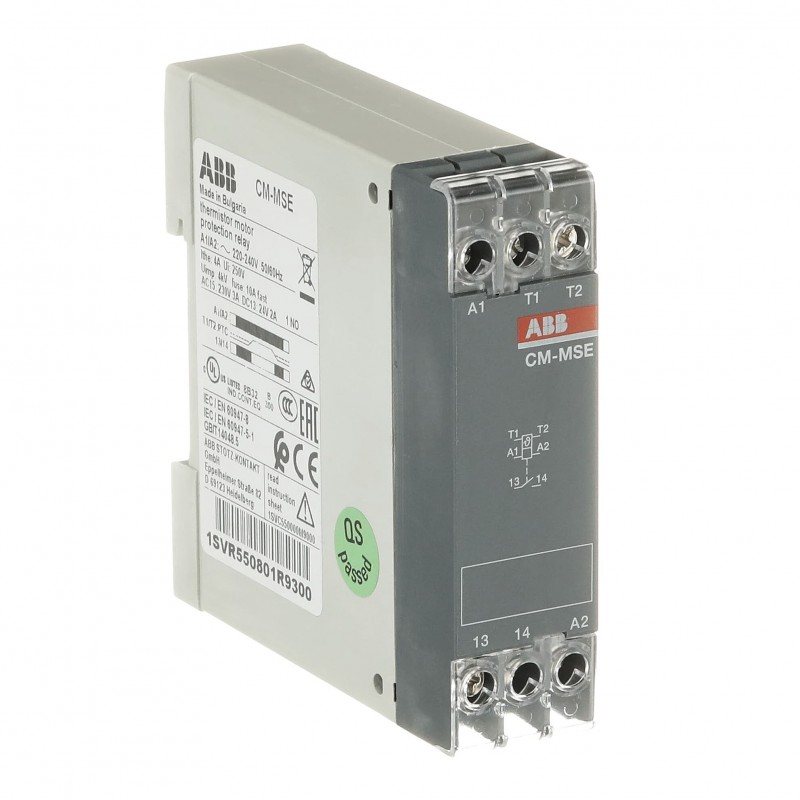

1SVR550801R9300 ABB prot.term.motor,1no,auto reset
1SVR550801R9300
ABB
prot.term.motor,1no,auto reset
CM-MSE Thermistor motor protection relay 1n/o, 220-240VAC
Componentes industriales de baja tensión > Relé de protección de motor de termistor
Relés electrónicos > Monitorización
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4013614348785 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC110004C0210_02 |
| Instrucciones y manuales | 1SVC550520M0000 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Dimensiones | |
| Ancho del product | 22.5 mm |
| Alto del producto | 78 mm |
| Largo del product | 78.5 mm |
| Peso del product | 0.104 kg |
| Técnica | |
| Función | 1 sensor circuit |
| Auto reset | |
| Subfunción | none |
| Subfunción 2 | Auto reset |
| Tensión nominal de alimentación de control (Us) | 220 ... 240 V AC |
| Frecuencia nominal (f) | Supply Circuit 50/60 Hz |
| Salida | 1 N/O Contact |
| Tipo de terminal | Terminales de tornillo |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 4 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 4 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Tensión nominal soportada por impulsos (Uimp) | Output Circuit 4 kV |
| Tensión nominal de aislamiento (Ui) | Circuito de medición / Circuito de salida 250 V |
| Circuito de alimentación / Circuito de salida 250 V | |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 10 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Capacidad de conexión | Flexible con férula 2x 1.5 mm² |
| Flexible 2x 1 ... 1.5 mm² | |
| Rígido 2x 0.75 ... 1.5 mm² | |
| Par de apriete | 0.6 ... 0.8 N·m |
| Longitud de pelado del cable | 10 mm |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC/EN 61000-6-2 | |
| IEC/EN 61000-6-3 | |
| UL 508 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 250 V AC |
| Capacidad de conexión UL/CSA | Flexible con férula 2x 16 AWG |
| Flexible 2x 18-16 AWG | |
| Rígido 2x 18-16 AWG | |
| Par de apriete UL/CSA | 7.08 in·lb |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -20 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CB | CB_DK-8880 |
| Certificado CCC | CCC_2013010303605960 |
| Certificado CQC | CQC2013010303605960 |
| Certificado cUL | cUL508_E140448 |
| Declaración de conformidad - CCC | 2020980303000202 |
| Declaración de conformidad - CE | 1SVD981023-00 |
| Declaración de conformidad - UKCA | 1SVD981023-10 |
| Certificado UL | UL508_E140448 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 23 mm |
| Embalaje Nivel 1 Largo | 82 mm |
| Embalaje Nivel 1 Alto | 82 mm |
| Embalaje Nivel 1 Peso | 0.115 kg |
| Embalaje Nivel 1 EAN | 4013614348785 |
| Nivel de paquete 2 EAN | 4013614580826 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | B |
| ETIM 7 | EC002568 - Relay for thermistor protection (PTC) |
| ETIM 8 | EC002568 - Relay for thermistor protection (PTC) |
| ETIM 9 | EC002568 - Relay for thermistor protection (PTC) |
| Clase electrónica | V11.0 : 27371503 |
| UNSPSC | 39122331 |
| Número E (Finlandia) | 2712844 |
| Número E (Noruega) | 4185878 |
| Número E (Suecia) | 3860213 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF ABB Time Relays CT-C CT-S CT-D 2024 EN.pdf | 47 Mbytes |
|
| prot.term.motor,1no,auto reset - ABB - CM-MSE - 1SVR550801R9300 | 87 Kbytes |
|
| CM-MSE 1SVR550801R9300 ABB prot.term.motor,1no,auto reset | 65 Kbytes |
|
