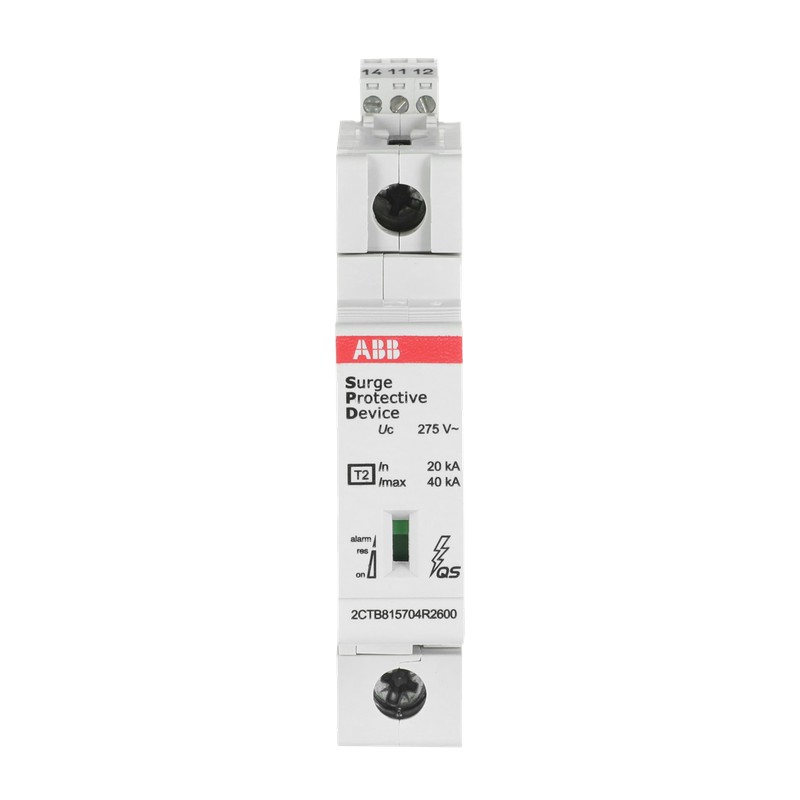

2CTB815704R0000 ABB Prot.sobret. OVRT240-275sPTSQS
2CTB815704R0000
ABB
Prot.sobret. OVRT240-275sPTSQS
Puesta a tierra, protección contra rayos y sobretensiones > Descargador de sobretensiones para fuente de energía/alimentación
Otros dispositivos modulares > Protección sobretensiones OVR
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Declaración Ambiental de Producto - EPD | 9AKK108468A7418 |
| Técnica | |
| Tipo de sistema de distribución de baja tensión | TT |
| TN-C | |
| TN-S | |
| Adecuado para | To protect the systems against the transient overvoltage (lightning) |
| Tensión nominal de CA del sistema (Uo) | 230 / 400 V |
| Tensión máxima de funcionamiento continuo (Uc) | (L-PE) 275 V |
| Valor de prueba de sobretensión temporal (UT) | 337 V |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | 100 kA |
| Corriente de descarga | Nominal (8 / 20 μs) 20 kA |
| I (máx., 8 / 20 μs) 40 kA | |
| Corriente de Impulso | I (imp, 10 / 350 μs) 2 kA |
| Cortocircuito soportado Icc | 100 kA |
| Clase de arrestador | II |
| Número de postes protegidos | 1 |
| Número de contactos auxiliares NC | 1 |
| Número de contactos auxiliares NO | 1 |
| Número de polos | 1P |
| Número de conductores | 1 |
| Norma de transmisión | Óptico |
| Versión | Plug-in |
| Tipo de producto | QS |
| Opciones proporcionadas | Residential, commercial building. |
| Carga del circuito auxiliar | Mínimo 12Vdc - 10mA |
| Máximo 250Vac - 1A | |
| Función de mantenimiento preventivo | Sí |
| Indicador de estado | Sí |
| Tamaño del fusible | 1 modular spacing |
| Sección transversal (Across) | Maximum Conductor Solid-Stranded 35 mm² |
| Maximum Conductor Flexible 25 mm² | |
| Eléctrica | |
| Tensión nominal (Ur) | 230 V AC |
| Nivel de protección de la tensión ( Up) | 1.4 kV |
| (De izquierda a derecha) 1.4 kV | |
| (N-PE) 1.4 kV | |
| Pérdida de potencia | Total 28 mW |
| Cumplimiento de Materiales | |
| Información sobre RoHS | 9AKK108466A4617 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Fecha de RoHS | 20230707 |
| Declaración REACH | 9AKK107492A1906 |
| Información REACH | Falso: no contiene sustancias > 0,1 porcentaje en masa |
| Fecha REACH | 20231212 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108468A3363 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| WEEE B2C / B2B | De empresa a consumidor |
| Ambiente | |
| Grado de protección | IP20 |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 5000 |
| Dimensiones | |
| Anchura en número de espacios modulares | 1 |
| Ancho del product | 17.8 mm |
| Alto del producto | 95.8 mm |
| Largo del product | 76.7 mm |
| Peso del product | 0.15 kg |
| Clasificación | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Peso | 165 g |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CQC | 9AKK107680A1974 |
| Declaración | 2CTC432056G1701 |
| Declaración de conformidad - CE | 9AKK108466A4617 |
| Instalación | |
| Instrucciones y manuales | 2CTC432106M1701 |
| Tipo de montaje | DIN-Rail |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CTC432305D0201 |
| Dibujos mecánicos | 2CTC800015F0800.pdf |
| 2CTC800015F0801.dxf | |
| 2CTC800015F0802.stp | |
| 2CTC800015F0803.igs | |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000941 - Surge protection device for power supply systems |
| ETIM 10 | EC000941 - Surge protection device for power supply systems |
| UNSPSC | 39121610 |
| Clase electrónica | V11.0 : 27130805 |
| Código de clasificación de objetos | 141DCC |
| Normas | IEC 61643-11 / EN 61643-11 |
| Característica | Valor |
|---|---|
| Tipo de red CC (EF009926) | No |
| Tipo de red IT (EF009927) | No |
| Tipo de red TN (EF009928) | Sí |
| Tipo de red TN-C (EF009929) | No |
| Tipo de red TN-C-S (EF009933) | Sí |
| Tipo de red TN-S (EF009930) | Sí |
| Tipo de red TT (EF009931) | Sí |
| Tipo de red: otros (EF009932) | No |
| Número de conductores (sin toma de tierra) (EF001148) | 1 |
| Corriente nominal de descarga (8/20) (EF004214) | 20 kA |
| Corriente máx. de descarga (8/20) (EF012274) | 20 kA |
| Voltaje nominal CA (EF004220) | 230 V |
| Tensión continua máxima CA (EF004198) | 275 V |
| Nivel de protección (EF003525) | 1.4 kV |
| Nivel de protección de L-N (EF004236) | 1.4 kV |
| Nivel de protección N-PE (EF008796) | 1.4 kV |
| Protección máxima contra sobrecorriente, Conexión en paralelo (fusible) (EF015962) | 160 A |
| Protección máxima contra sobrecorriente, Conexión en serie (fusible) (EF015963) | 125 A |
| Resistencia a cortocircuitos (Isccr) (EF012627) | 100 kA |
| Protección contra cortocircuitos integrada (EF016000) | No |
| Fusible de respaldo integrado (EF008797) | No |
| Sin corriente de fuga (EF016002) | No |
| Método de montaje (EF000003) | Otros |
| Tamaño de construcción (EF002566) | 1 separación modular |
| Sección transversal máxima de conductor rígido (simple/multiconductor) (EF008827) | 35 mm² |
| Sección transversal máxima de conductor flexible (trenzado fino) (EF008828) | 25 mm² |
| Con contacto de telecomunicación (EF000422) | Sí |
| Señalización en el dispositivo (EF004241) | Óptico |
| Clase de prueba tipo 2 (EF004230) | Sí |
| Grado de protección (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF PROTECTION & SAFETY EN .pdf | 25 Mbytes |
|
| Prot.sobret. OVRT240-275sPTSQS - ABB - OVRT240-275sPTSQS - 2CTB815704R0000 | 85 Kbytes |
|
| OVRT240-275sPTSQS 2CTB815704R0000 ABB Prot.sobret. OVRT240-275sPTSQS | 50 Kbytes |
|
