ABBOtros dispositivos modularesPROTECCIÓN SOBRETENSIONES OVR2CTB803876R1000 ABB Prot.sobret. OVRT240-275CQS

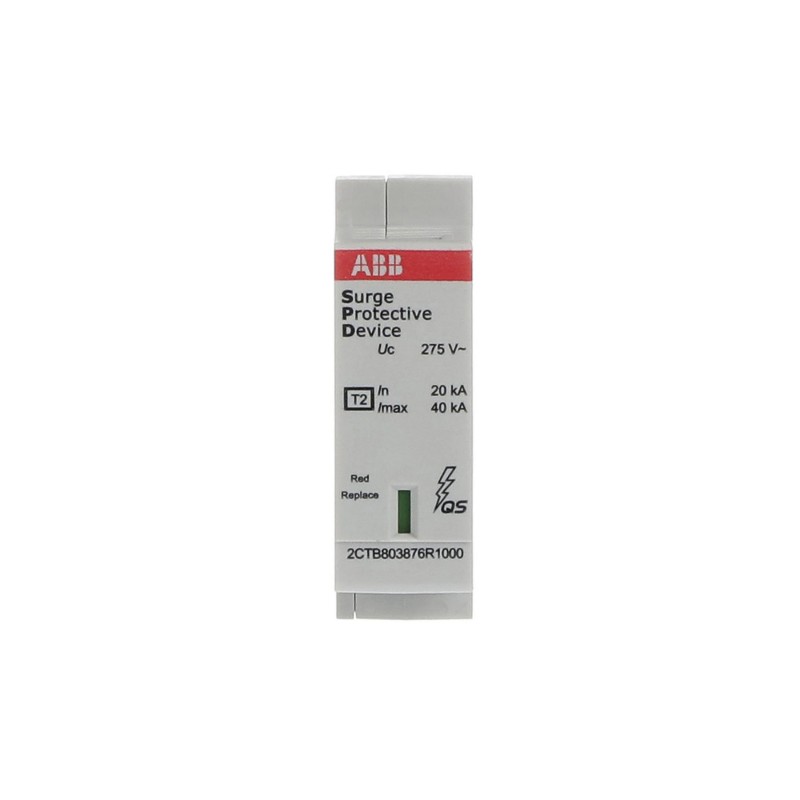

ABB 2CTB803876R1000 2CTB803876R1000 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

2CTB803876R1000 ABB Prot.sobret. OVRT240-275CQS

Referencia: 2CTB803876R1000

Fabricante: ABB

Descripción:

Prot.sobret. OVRT240-275CQS
Dispositivos de protección contra sobretensiones OVR T2 40-275 C QS

Categorías:

  • Puesta a tierra, protección contra rayos y sobretensiones > Descargador de sobretensiones para fuente de energía/alimentación
  • ABB > Otros dispositivos modulares > Protección sobretensiones OVR

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 79,11 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 10 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

OVR T2 40-275 C QS

El pedido

  • Producto Principal Tipo:
    T2
  • EAN:
    3660308520890
  • Cantidad De Orden Mínima:
    1 pieza
  • Arancel De Aduanas Número:
    85363090

Técnica

  • Tipo de Distribución de Baja Tensión del Sistema:
    TT
    TN-C
    TN-S
  • Nominal de la Tensión de CA del Sistema (Uo):
    230 / 400 V
  • Número de Polos Protegidos:
    1
  • Descargador De Clase:
    II
  • Normas:
    IEC 61643-11 / EN 61643-11
  • Tipo De Producto:
    QS
  • Versión:
    Plug-in
  • Corriente De Descarga (Imax):
    Nominal de 20 kA
    Máximo 40 kA
  • Impulso De Corriente:
    2 kA
  • Continua Máxima Tensión De Operación (Uc):
    (L-PE) 275 V
    (L-L) 275 V
    (L-N) 275 V
    (N-PE) - V
  • Clasificación de voltaje DC:
    350 V
  • Resistencia A Cortocircuito Icc:
    100 kA
  • Temporal De Sobretensión Valor De Prueba (UT):
    337 V
  • Nombre De Producto:
    Los Dispositivos De Protección Contra Sobretensiones
  • Adecuado Para:
    Para proteger los sistemas contra el sobrevoltaje transitorio (el rayo)

Dimensiones

  • Neto Del Producto Anchura:
    17.6mm
  • Producto De La Profundidad De La Red:
    55.6mm
  • Neto Del Producto De La Altura:
    57mm
  • Peso Neto Del Producto:
    50g
  • Ancho en el Número de Separaciones Modulares:
    1

Información Del Envase

  • Paquete De Nivel 1 Unidades:
    1 pieza
  • Paquete De Nivel 1 De Ancho De:
    117 mm
  • Paquete De Nivel 1 Longitud:
    25 mm
  • Paquete De Nivel 1 Altura:
    82 mm
  • Paquete De Nivel 1 Peso Bruto:
    65 g
  • Paquete de Nivel 1 EAN:
    3660308520890

Certificados y Declaraciones (Número de Documento)

  • Ficha De Datos De Información Técnica:
    -
  • Declaración de Conformidad - CE:
    2CTC436004G1701
  • Instrucciones y Manuales:
    -

Clasificaciones

  • ETIM 4:
    EC000941 - dispositivo de protección contra Sobretensiones para sistemas de suministro de energía
  • ETIM 5:
    EC000941 - dispositivo de protección contra Sobretensiones para sistemas de suministro de energía

ETIM for 2CTB803876R1000 Puesta a tierra, protección contra rayos y sobretensiones (EC000941)

CaracterísticaTipo de red CC (EF009926)
ValorNo
CaracterísticaTipo de red IT (EF009927)
ValorNo
CaracterísticaTipo de red TN (EF009928)
ValorSí
CaracterísticaTipo de red TN-C (EF009929)
ValorNo
CaracterísticaTipo de red TN-C-S (EF009933)
ValorSí
CaracterísticaTipo de red TN-S (EF009930)
ValorSí
CaracterísticaTipo de red TT (EF009931)
ValorNo
CaracterísticaTipo de red: otros (EF009932)
ValorNo
CaracterísticaNúmero de conductores (sin toma de tierra) (EF001148)
Valor1
CaracterísticaCorriente nominal de descarga (8/20) (EF004214)
Valor20 kA
CaracterísticaCorriente máx. de descarga (8/20) (EF012274)
Valor20 kA
CaracterísticaVoltaje nominal CA (EF004220)
Valor230 V
CaracterísticaTensión continua máxima CA (EF004198)
Valor275 V
CaracterísticaNivel de protección (EF003525)
Valor1.25 kV
CaracterísticaNivel de protección de L-N (EF004236)
Valor1.25 kV
CaracterísticaNivel de protección N-PE (EF008796)
Valor1.25 kV
CaracterísticaProtección máxima contra sobrecorriente, Conexión en paralelo (fusible) (EF015962)
Valor125 A
CaracterísticaProtección máxima contra sobrecorriente, Conexión en serie (fusible) (EF015963)
Valor125 A
CaracterísticaResistencia a cortocircuitos (Isccr) (EF012627)
Valor100 kA
CaracterísticaProtección contra cortocircuitos integrada (EF016000)
ValorNo
CaracterísticaFusible de respaldo integrado (EF008797)
ValorNo
CaracterísticaSin corriente de fuga (EF016002)
ValorNo
CaracterísticaMétodo de montaje (EF000003)
ValorOtros
CaracterísticaTamaño de construcción (EF002566)
Valor4 separación modular
CaracterísticaSección transversal máxima de conductor rígido (simple/multiconductor) (EF008827)
Valor25 mm²
CaracterísticaSección transversal máxima de conductor flexible (trenzado fino) (EF008828)
Valor16 mm²
CaracterísticaCon contacto de telecomunicación (EF000422)
ValorNo
CaracterísticaSeñalización en el dispositivo (EF004241)
ValorÓptico
CaracterísticaClase de prueba tipo 2 (EF004230)
ValorSí
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP20

DATASHEET - PDF

Título
Tamaño
Tipo
Prot.sobret. OVRT240-275CQS - ABB - OVRT240-275CQS - 2CTB803876R1000
84 Kbytes
OVRT240-275CQS 2CTB803876R1000 ABB Prot.sobret. OVRT240-275CQS
47 Kbytes
PDF PROTECTION & SAFETY EN
25 Mbytes
