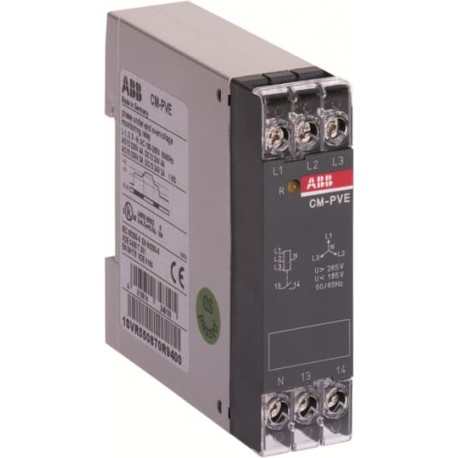

1SVR550871R9500 ABB ph.sobre-y-subtens.,1no,w/o
1SVR550871R9500
ABB
ph.sobre-y-subtens.,1no,w/o
CM-PVE Phase monitoring relay 1n/o, L1,2,3=320-460VAC
Relés > Dispositivo de control de fase
Relés electrónicos > Monitorización
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4013614348112 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC112190D0201 |
| Instrucciones y manuales | 1SVC550510M0002 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Dimensiones | |
| Ancho del product | 22.5 mm |
| Alto del producto | 78 mm |
| Largo del product | 78.5 mm |
| Peso del product | 0.066 kg |
| Técnica | |
| Función | Phase failure detection |
| Over- and undervoltage monitoring | |
| Subfunción | Phase loss |
| Subfunción 2 | 02 Over- and undervoltage (fixed) |
| Rango de medición | (L-L) 320 ... 460 V AC |
| Rango de tiempo | Tripping Delay (ON or OFF) 500 ms |
| Tensión nominal de alimentación de control (Us) | (L-L) 320 ... 460 V AC |
| Frecuencia nominal (f) | Supply Circuit 50/60 Hz |
| Salida | 1 n/o contact |
| Tipo de terminal | Terminales de tornillo |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 4 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 4 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Tensión nominal soportada por impulsos (Uimp) | Input Circuit 4 kV |
| Tensión nominal de aislamiento (Ui) | Circuito de entrada / Circuito de salida 400 V |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 10 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Capacidad de conexión | Flexible con férula 2x 0.75 ... 1.5 mm² |
| Flexible 2x 1 ... 1.5 mm² | |
| Rígido 2x 0.75 ... 1.5 mm² | |
| Par de apriete | 0.6 ... 0.8 N·m |
| Longitud de pelado del cable | 10 mm |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC/EN 61000-6-2 | |
| IEC/EN 61000-6-3 | |
| UL 508 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 250 V AC |
| Clasificación de los contactos UL/CSA | B300 |
| Capacidad de conexión UL/CSA | Flexible con férula 2x 18-16 AWG |
| Flexible 2x 18-16 AWG | |
| Rígido 2x 18-16 AWG | |
| Par de apriete UL/CSA | 7.08 in·lb |
| Pilot Duty UL/CSA | B300 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -20 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| SCIP | b54e6567-6570-4d39-a8a5-f838e1bef0ba Germany |
| SCIP simplificado | 45d9b8fd-d63b-464b-af0e-6d8510e96106 Bulgaria |
| ce7e14e7-f204-4f37-ae70-abb118ab834f Poland | |
| a507493a-8d0a-4b11-95d7-82491c703169 Denmark | |
| c36e9b36-7a4c-475b-894a-c86c2bf8b259 Germany | |
| 2ee9291b-9c7a-4bef-806b-ce151badf916 Czech Republic | |
| 473c0df2-cb24-47a5-b894-0ece5c25a90f Italy | |
| cbd7c5d1-2a87-4e11-aedd-ee9954e5ede6 Germany | |
| acbb8cad-1ae8-45dd-9f3a-f238b03629ca Netherlands | |
| f7ee0835-eae1-4348-aa2c-cf73360cf163 Finland | |
| 0e625803-148b-47dc-b279-2b7c10db1f33 France | |
| 299b8529-a702-44ac-a124-cbd83de7f43e Greece | |
| 15f15a42-8ee7-423f-a58d-10d6367e6dfe Sweden | |
| 14cd1d68-94fc-4c24-8ab0-26de7f91d2b8 Portugal | |
| bbbf4a82-c153-4fc7-9493-05d79c186d08 Norway | |
| c8869a5d-95c0-4931-b530-e209cafd1206 Croatia | |
| 7dd10c17-c5e5-47e3-acb0-a877c2e5ccb3 Sweden | |
| b729ec2d-7d3a-4386-b74d-d6494b35ad01 Poland | |
| 083d8915-610a-46e0-a73e-3fb7f0b36135 Estonia | |
| ca746fb1-5ff1-4e2c-925f-9a733658b0f9 Hungary | |
| 5dbd6902-f306-4629-a52f-cb6abb7f2505 Spain | |
| 1b7d7bb8-ac89-42cb-9f37-dc1b801bdc9b Belgium | |
| 1cb3535d-f620-47cb-8779-2dde7a965634 Hungary | |
| 7b36b382-d2c5-47ad-a93b-583235655d88 Belgium | |
| f97957f2-cb19-4d6b-9e1a-0f41b2c6b673 France | |
| 296c7fbf-bd21-4516-a744-7ad17a1cfadc Germany | |
| 565b04d9-2123-43e1-9531-ffd2bb8eb079 Germany | |
| 10a9f03a-cbca-4549-932c-3e71981c2818 Poland | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CCC | CCC_2013010303605960 |
| Certificado CQC | CQC2013010303605960 |
| Certificado cUL | cUL508_E140448 |
| Declaración de conformidad - CCC | 2020980303000202 |
| Declaración de conformidad - CE | 1SVD981025-00 |
| Declaración de conformidad - UKCA | 1SVD981025-10 |
| Certificado UL | UL508_E140448 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 23 mm |
| Embalaje Nivel 1 Largo | 82 mm |
| Embalaje Nivel 1 Alto | 82 mm |
| Embalaje Nivel 1 Peso | 0.078 kg |
| Embalaje Nivel 1 EAN | 4013614348112 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | B |
| ETIM 7 | EC001441 - Phase monitoring relay |
| ETIM 8 | EC001441 - Phase monitoring relay |
| ETIM 9 | EC001441 - Phase monitoring relay |
| Clase electrónica | V11.0 : 27371803 |
| UNSPSC | 39122332 |
| Número E (Finlandia) | 2712602 |
| Número E (Noruega) | 4187171 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF ABB Time Relays CT-C CT-S CT-D 2024 EN.pdf | 47 Mbytes |
|
| ph.sobre-y-subtens.,1no,w/o - ABB - CM-PVE - 1SVR550871R9500 | 88 Kbytes |
|
| CM-PVE 1SVR550871R9500 ABB ph.sobre-y-subtens.,1no,w/o | 65 Kbytes |
|
