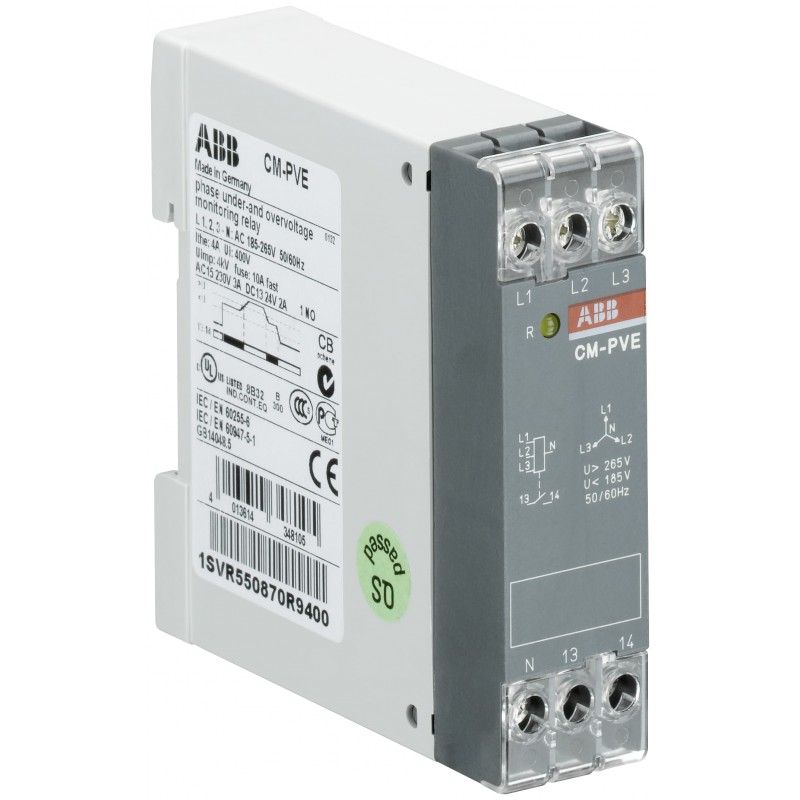

1SVR550870R9400 ABB ph.sobre-y-subtens.,1no
1SVR550870R9400
ABB
ph.sobre-y-subtens.,1no
CM-PVE Phase monitoring relay 1n/o, L1,2,3-N=185-265VAC
Relés > Dispositivo de control de fase
Relés electrónicos > Monitorización
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4013614348105 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC112190D0201 |
| Instrucciones y manuales | 1SVC550510M0002 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Dimensiones | |
| Ancho del product | 22.5 mm |
| Alto del producto | 78 mm |
| Largo del product | 78.5 mm |
| Peso del product | 0.069 kg |
| Técnica | |
| Función | Phase failure detection |
| Over- and undervoltage monitoring | |
| Interrupted neutral monitoring | |
| Subfunción | Phase loss |
| Subfunción 2 | 02 Over- and undervoltage (fixed) |
| Rango de medición | (L-L) 320 ... 460 V AC |
| (L-N) 185 ... 265 V AC | |
| Rango de tiempo | Tripping Delay (ON or OFF) 500 ms |
| Tensión nominal de alimentación de control (Us) | (L-L) 320 ... 460 V AC |
| (L-N) 185 ... 265 V AC | |
| Frecuencia nominal (f) | Supply Circuit 50/60 Hz |
| Salida | 1 N/O Contact |
| Tipo de terminal | Terminales de tornillo |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 4 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 4 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Tensión nominal soportada por impulsos (Uimp) | Input Circuit 4 kV |
| Tensión nominal de aislamiento (Ui) | Circuito de entrada / Circuito de salida 400 V |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 10 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Capacidad de conexión | Flexible con férula 2x 0.75 ... 1.5 mm² |
| Flexible 2x 1 ... 1.5 mm² | |
| Rígido 2x 0.75 ... 1.5 mm² | |
| Par de apriete | 0.6 ... 0.8 N·m |
| Longitud de pelado del cable | 10 mm |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC/EN 61000-6-2 | |
| IEC/EN 61000-6-3 | |
| UL 508 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 250 V AC |
| Clasificación de los contactos UL/CSA | B300 |
| Capacidad de conexión UL/CSA | Flexible con férula 2x 18-16 AWG |
| Flexible 2x 18-16 AWG | |
| Rígido 2x 18-16 AWG | |
| Par de apriete UL/CSA | 7.08 in·lb |
| Pilot Duty UL/CSA | B300 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -20 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| SCIP | 0029dc96-431d-4c21-a3e5-d008242b8fd6 Germany |
| SCIP simplificado | 035eec1f-ec37-4945-8087-7a391717e864 Poland |
| 12eee281-b8f8-47ac-b384-ac022872d939 Belgium | |
| 148a98fe-c16b-47f3-8cb7-adbb31887415 Hungary | |
| 1f63376c-1863-4d50-a72c-aa7d5816d7e4 Finland | |
| 25b60a32-21ea-46e8-8e5a-43d3ac5ce131 Germany | |
| 4222eded-f2de-4415-b804-f53af7f96197 Bulgaria | |
| 4543facd-072f-4c6d-ac5f-b0e77891ccad Czech Republic | |
| 4f85f8a5-9a2b-4f98-b210-ede0354c06d6 Germany | |
| 55c89343-f9b6-4e71-bc56-964949a742cc Spain | |
| 662a5cfc-bc45-4050-beb8-84bc608c9850 Denmark | |
| 7b533556-cc8f-40ed-b0c7-d2f134bf9962 Poland | |
| 84ae8b2b-1222-4bd4-9133-deefacb3cfa3 Sweden | |
| 8cb66f18-b0ee-4b5c-9fbe-79cc74a393ba Greece | |
| 8f03a329-58c6-4ed9-a60e-16b08d9412b5 Sweden | |
| 99dd5abb-005b-4921-b77e-51ed3cce18c1 Hungary | |
| a25c1e9f-2f96-4f70-bb67-e9484a0f3cac Croatia | |
| a8216dcf-e738-43f4-a86d-d90293c103ac Netherlands | |
| aa0c131e-acc7-449b-9eaa-c76b725c43c2 Norway | |
| b71dddaa-d304-4663-a3da-7335981ac894 Portugal | |
| b98ab511-5612-4a32-a506-a8d409c0079d Belgium | |
| bf643592-7e38-4aea-8b73-4c14f14cc24e Poland | |
| c82899be-8681-43f4-978c-f131e74ee2fa Germany | |
| cc0166de-394a-49ed-a1f6-30f1248247b5 Estonia | |
| ccb371fc-87ce-49e5-b08c-3aa60e3f393b Italy | |
| d3db90a8-f8f8-4791-8ee9-e0d625cb388f France | |
| e5708a0b-2625-4887-8f95-53114dc28181 Germany | |
| fccf703e-727a-467c-baa5-90febb108f71 France | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CB | CB_DK-8880 |
| Certificado CCC | CCC_2013010303605960 |
| Certificado CQC | CQC2013010303605960 |
| Certificado cUL | cUL508_E140448 |
| Declaración de conformidad - CCC | 2020980303000202 |
| Declaración de conformidad - CE | 1SVD981025-00 |
| Declaración de conformidad - UKCA | 1SVD981025-10 |
| Certificado UL | UL508_E140448 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 23 mm |
| Embalaje Nivel 1 Largo | 82 mm |
| Embalaje Nivel 1 Alto | 82 mm |
| Embalaje Nivel 1 Peso | 0.08 kg |
| Embalaje Nivel 1 EAN | 4013614348105 |
| Nivel de paquete 2 EAN | 4013614580772 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | B |
| ETIM 7 | EC001441 - Phase monitoring relay |
| ETIM 8 | EC001441 - Phase monitoring relay |
| ETIM 9 | EC001441 - Phase monitoring relay |
| Clase electrónica | V11.0 : 27371803 |
| UNSPSC | 39122332 |
| Número E (Finlandia) | 2712601 |
| Número E (Noruega) | 4187170 |
| Número E (Suecia) | 3860174 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF ABB Time Relays CT-C CT-S CT-D 2024 EN.pdf | 47 Mbytes |
|
| ph.sobre-y-subtens.,1no - ABB - CM-PVE - 1SVR550870R9400 | 87 Kbytes |
|
| CM-PVE 1SVR550870R9400 ABB ph.sobre-y-subtens.,1no | 60 Kbytes |
|
