ABBInterruptores ManualesCAJA1SCA022812R7180 ABB Int. Seccionador en caja OTP125B3M

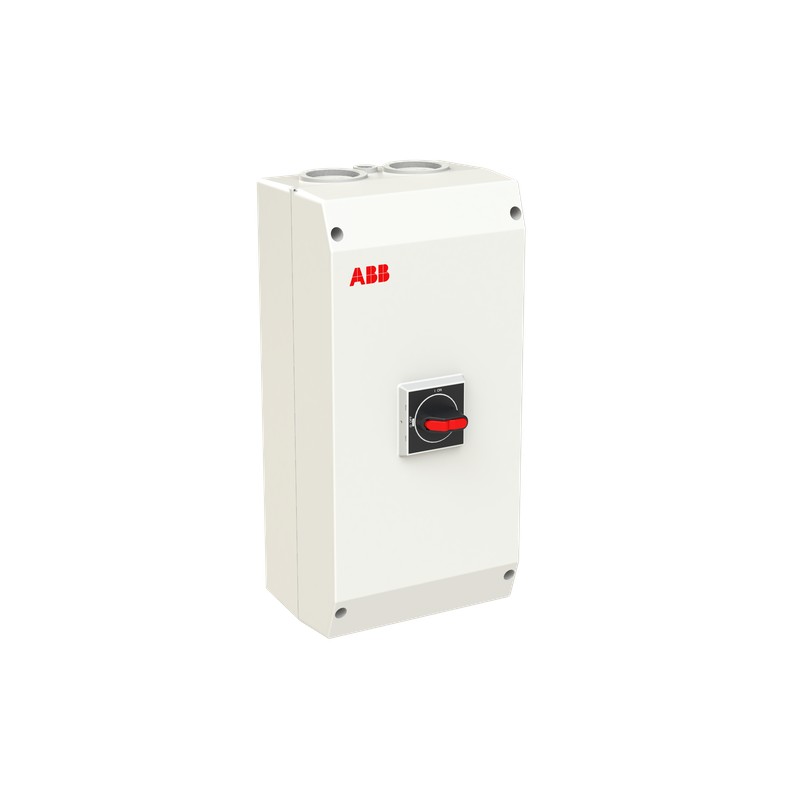

ABB 1SCA022812R7180 1SCA022812R7180 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SCA022812R7180 ABB Int. Seccionador en caja OTP125B3M

Referencia: 1SCA022812R7180

Fabricante: ABB

Descripción:

Int. Seccionador en caja OTP125B3M
OTP125B3M Enclosed Switch Disconnector

Categorías:

  • Componentes industriales de baja tensión > Seccionador
  • ABB > Interruptores Manuales > Caja

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 200,98 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 7-8 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108467A5658
Declaración REACH1SCC340076D0201
Información sobre RoHS1SCC340075D0201
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Ley de Control de Sustancias Tóxicas - TSCA1SCC340095D0201
Descargas Populares
Ficha técnica, información técnica1SCC340015C0201
Instrucciones y manuales1SCC340002M0012
Dibujos mecánicosOTPK402014SM50.stp
Ambiente
Grado de protecciónacc. to IEC 60529 IP65
Grado de contaminación3
Clasificación
Cantidad mínima de pedido1 pieza
Código arancelario85363030
Última fecha de pedido2026-08-31 All Countries
ID del producto de sustitución (NUEVO)OTP100GB3M
País de origenFinland
Dimensiones
Ancho del product200 mm
Alto del producto400 mm
Largo del product140 mm
Peso del product2.4 kg
Información de Embalaje
Embalaje Nivel 1 Unidadescaja 1 pieza
Embalaje Nivel 1 Ancho213 mm
Embalaje Nivel 1 Largo417 mm
Embalaje Nivel 1 Alto197 mm
Embalaje Nivel 1 Peso2.5 kg
Embalaje Nivel 1 EAN6417019274874
Técnica
Sección del cable10 ... 70 mm²
Posición de entrada de cablesTop/Bottom
Salidas de cable por lado2xM50+M16 / 2xM50+M16
ColorRAL7035
Capacidad de conexión del circuito principalAbrazadera de tornillo 10 ... 70 mm²
Abrazadera de tornillo / Terminal de PE 4pc,10 ... 70 mm²
Corriente térmica convencional (Ithe)Totalmente cerrado 125 A
Grado de protecciónacc. to IEC 60529 IP65
Material del móduloPlastic
Color del asaNegro
Tipo de asaSelector handle
Clasificación de la resistencia a los impactosHousing IK08
Contactos auxiliares montados al máximo2 NO, 2 NC
Contactos auxiliares montados0 NO, 0 NC
Tipo neutroFixed Neutral
Número de contactos auxiliares NC0
Número de contactos auxiliares NO0
Número de polos3P
Grado de contaminación3
Pérdida de potenciaen condiciones nominales de funcionamiento por polo 6.3 W
Tensión nominal de aislamiento (Ui)según IEC/EN 60664-1 750 V
Corriente nominal de funcionamiento AC-22A (Ie)(380 ... 415 V) 125 A
(690 V) 125 A
Corriente nominal de funcionamiento AC-23A (Ie)(380 ... 415 V) 90 A
(500 V) 70 A
(690 V) 50 A
Potencia operativa nominal AC-23A (Pe)(380 ... 415 V) 45 kW
(500 V) 45 kW
(690 V) 45 kW
Tensión nominal de operaciónMain Circuit 750 V
Capacidad nominal de producción de cortocircuitos (Icm)(690 V AC) 3.6 kA
Corriente nominal de corta duración Tensión baja (Icw)durante 1 s 2.5 kA
Destornillador recomendadoMain Circuit Hexagon 4
NormasIEC 60947-1, -3
Par de aprieteMain Circuit 6 N·m
Longitud de pelado del cable20 mm
Técnica UL/CSA
Longitud de pelado del cable20 mm
Destornillador recomendadoMain Circuit Hexagon 4
Par de aprieteMain Circuit 6 N·m
Certificados y Declaraciones (Número de Documento)
Certificado BV1SCC340018D0204
Declaración de conformidad - CE1SCC340003D2704
Certificado DNV GL1SCC340045D0203
Clasificaciones y estándares externos
Código de clasificación de objetosQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122205
Código de categoría granular de IDEA (IGCC)5166 >> Safety switch
Clase electrónicaV11.1 : 27371403
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)

ETIM for 1SCA022812R7180 Interruptores de baja tensión (EC000216)

CaracterísticaEjecución como interruptor principal (EF006981)
ValorSí
CaracterísticaEjecución como interruptor de mantenimiento/reparación (EF006986)
ValorSí
CaracterísticaEjecución como interruptor de seguridad (EF006985)
ValorNo
CaracterísticaEjecución como dispositivo de parada de emergencia (EF006959)
ValorNo
CaracterísticaEjecución como conmutador-inversor (EF009408)
ValorNo
CaracterísticaNúmero de interruptores (EF005586)
Valor1
CaracterísticaTensión de funcionamiento nominal máxima Ue CA (EF007355)
Valor750 V
CaracterísticaTensión nominal de funcionamiento (EF001435)
Valor750 V
CaracterísticaIntensidad nominal permanente Iu (EF001389)
Valor125 A
CaracterísticaCorriente permanente asignada a AC-23, 400 V (EF011777)
Valor90 A
CaracterísticaResistencia de corriente nominal de corta duración Icw (EF007050)
Valor2.5 kA
CaracterísticaPotencia de funcionamiento nominal a 400 V CA-23 (EF007027)
Valor45 kW
CaracterísticaPoder de corte a 400 V (EF009166)
Valor45 kW
CaracterísticaNúmero de polos (EF001391)
Valor3
CaracterísticaNúmero de contactos auxiliares normalmente cerrados (EF001377)
Valor0
CaracterísticaNúmero de contactos auxiliares normalmente abiertos (EF001376)
Valor0
CaracterísticaNúmero de contactos auxiliares como contacto de cambio (EF003531)
Valor0
CaracterísticaAccionamiento motorizado opcional (EF007386)
ValorNo
CaracterísticaAccionamiento motorizado integrado (EF006697)
ValorNo
CaracterísticaLiberación de tensión opcional (EF007491)
ValorNo
CaracterísticaConstrucción del dispositivo (EF008240)
ValorDispositivo completo en carcasa
CaracterísticaApto para montaje frontal de 4 orificios (EF007247)
ValorNo
CaracterísticaApto para montaje frontal central (EF007248)
ValorNo
CaracterísticaApto para la instalación del distribuidor (EF007262)
ValorSí
CaracterísticaColor del elemento de accionamiento (EF007167)
ValorNegro
CaracterísticaEjecución del elemento accionador (EF006976)
ValorControl de giro largo
CaracterísticaInterbloqueable (EF006281)
ValorSí
CaracterísticaGrado de protección (IP), frontal (EF003118)
ValorIP65
CaracterísticaGrado de protección (NEMA) (EF011959)
ValorOtros
