ABBInterruptores ManualesOTDC100EV22 1SCA149073R1001 ABB INTERRUPTOR SECCIONADOR CC OTDC100EV22

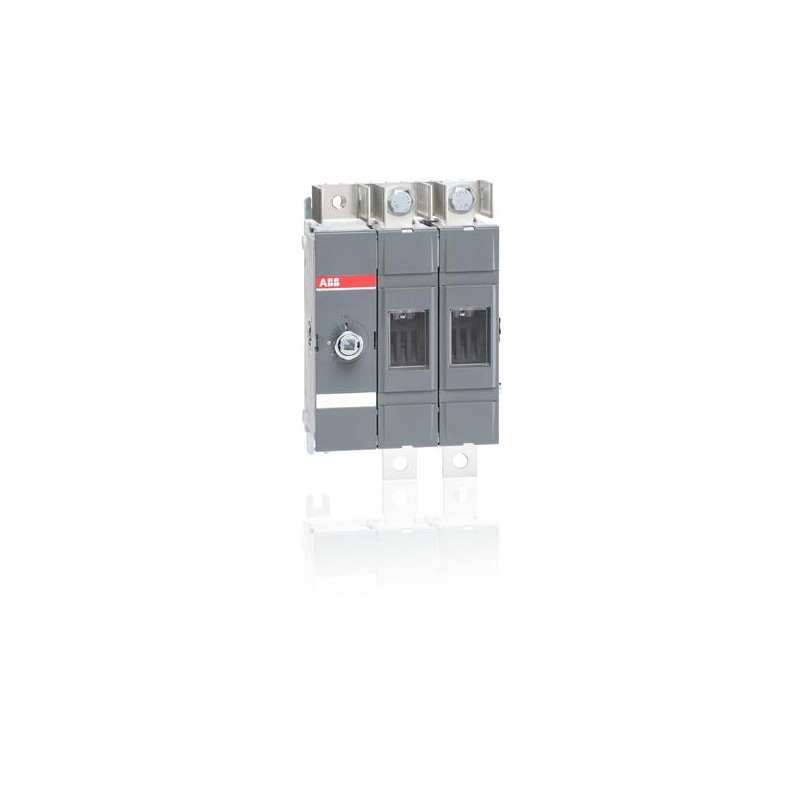

ABB OTDC100EV22 1SCA149073R1001 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

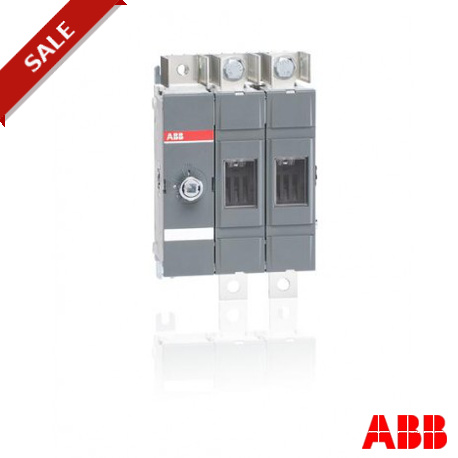

OTDC100EV22 1SCA149073R1001 ABB INTERRUPTOR SECCIONADOR CC OTDC100EV22

Referencia: OTDC100EV22

Código: 1SCA149073R1001

Fabricante: ABB

Descripción:

INTERRUPTOR SECCIONADOR CC OTDC100EV22
Interruptor seccionador CC OTDC100EV22

Categorías:

  • Componentes industriales de baja tensión > Seccionador
  • ABB > Interruptores Manuales

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • Opiniones
Garantía, reparación y devolución.

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa suministrable de características similares.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

OTDC100EV22 DC Interruptor-seccionador, el Mango y el eje no se incluye, Base de montaje, IEC 100 a 1000 V y 100 a 1500

El pedido

  • Cantidad De Orden Mínima:
    1 pieza
  • Arancel De Aduanas Número:
    Ochenta y cinco millones trescientos sesenta y cinco mil ochenta

Descargas Popular

  • Ficha De Datos De Información Técnica:
    1SCC301021C0201

Dimensiones

  • Neto Del Producto Anchura:
    185.4mm
  • Neto Del Producto De La Altura:
    Doscientos diezmm
  • Producto De La Profundidad De La Red:
    90.5mm
  • Peso Neto Del Producto:
    2,25kg

Técnica

  • Corriente de operación nominal DC-21B (Ie):
    (1000 V) 100 A
    (1500 V) 100 A
  • Corriente Térmica Convencional (Iel):
    Completamente Cerrado 100
  • Nominal Soportada De Impulso De Tensión (Uimp):
    12 kV
  • Tensión Nominal De Aislamiento (Uyo):
    1500 V
  • Tensión Nominal:
    1500 V
  • La Pérdida De Potencia:
    en las Condiciones de Operación nominales por Polo 2 W
  • Grado De Contaminación:
    Tres
  • Tipo De Mango:
    Mango y el eje no incluido
  • Interruptores Mecanismo De Funcionamiento:
    22 (Entre los Polos)
  • Modo De Operación:
    Frente operado
  • Normas:
    IEC
  • Funciones Especiales:
    1500 V pre-conectado
  • Tipo De Montaje:
    Base de montaje
  • Número de Circuitos:
    Uno
  • Número de Polos:
    Cuatro
  • Tipo De Terminal:
    Lug terminals

Certificados y Declaraciones (Número de Documento)

  • Declaración de Conformidad - CE:
    1SCC301201D2703
  • Instrucciones y Manuales:
    1SCA144401R1001

Información Del Envase

  • Paquete De Nivel 1 Unidades:
    1 pieza
  • Paquete De Nivel 1 De Ancho De:
    240 mm
  • Paquete De Nivel 1 Longitud:
    270 mm
  • Paquete De Nivel 1 Altura:
    120 mm
  • Paquete De Nivel 1 Peso Bruto:
    2.5 kg
  • Paquete de Nivel 1 EAN:
    6417019786490

Clasificaciones

  • Objeto Código De Clasificación:
    Q
  • ETIM 5:
    EC000216 - Interruptor-seccionador
  • ETIM 6:
    EC000216 - Interruptor-seccionador

DATASHEET - PDF

Título
Tamaño
Tipo
PDF CATALOG TRANSFER SWITCHES 2023 EN
42 Mbytes
