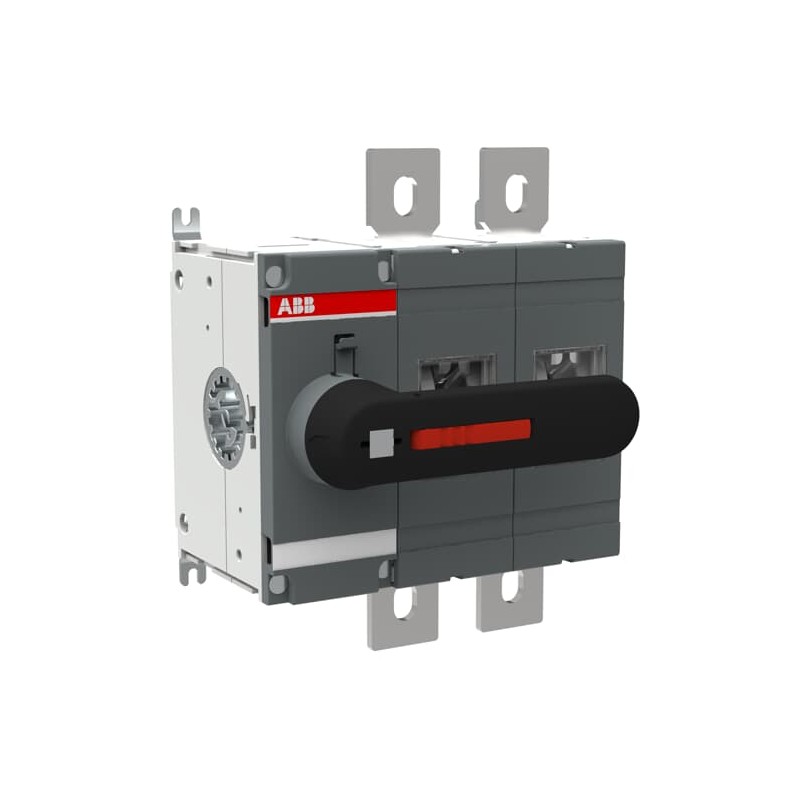

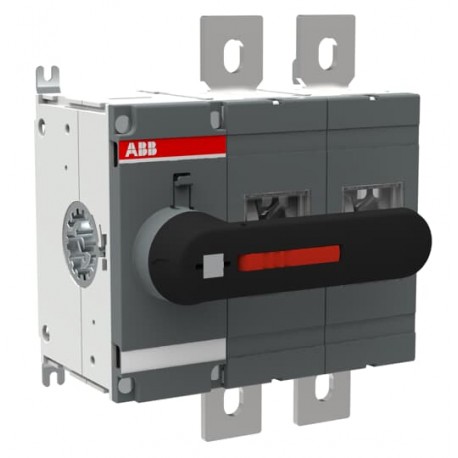

1SCA105586R1001 ABB Interruptor seccionador OT630E02K
1SCA105586R1001
ABB
Interruptor seccionador OT630E02K
OT630E02K SWITCH-DISCONNECTOR
Componentes industriales de baja tensión > Seccionador
Interruptores Manuales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Circular Value | |
|---|---|
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Instrucciones para el final de la vida | 1SCC301119M0201 |
| Información medioambiental | 1SCC301232D0201 |
| Declaración Ambiental de Producto - EPD | 1SCC301284D0201 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Eco Transparency | |
| Declaración Ambiental de Producto - EPD | 1SCC301284D0201 |
| Clasificación | |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85365080 |
| País de origen | Finland (FI) |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC301020C0201 |
| Instrucciones y manuales | 1SCC301042M0211 |
| Declaración Ambiental de Producto - EPD | 1SCC301284D0201 |
| Instrucciones para el final de la vida | 1SCC301119M0201 |
| Dimensiones | |
| Ancho del product | 201 mm |
| Alto del producto | 250 mm |
| Largo del product | 157 mm |
| Peso del product | 4.8 kg |
| Technical | |
| Corriente nominal de funcionamiento AC-21A (Ie) | (380 ... 415 V) 630 A |
| (500 V) 630 A | |
| (690 V) 630 A | |
| (1000 V) 630 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 630 A |
| (500 V) 630 A | |
| (690 V) 630 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 630 A |
| (500 V) 630 A | |
| (690 V) 630 A | |
| Potencia operativa nominal AC-23A (Pe) | (220 ... 240 V) 200 kW |
| (400 ... 415 V) 355 kW | |
| (500 V) 400 kW | |
| (690 V) 630 kW | |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 630 A |
| Corriente térmica convencional (Ithe) | Fully Enclosed 630 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | acc. to IEC/EN 60664-1 1000 V |
| Tensión nominal de operación | Main Circuit 1000 V |
| Capacidad nominal de producción de cortocircuitos (Icm) | (690 V) 80 kA |
| Corriente nominal de corta duración Tensión baja (Icw) | for 1 s 20 kA |
| Pérdida de potencia | at Rated Operating Conditions per Pole 25 W |
| Grado de contaminación | 3 |
| Color del asa | Black |
| Tipo de asa | Direct mounted pistol type handle |
| Mecanismo de funcionamiento de los interruptores | Mechanism at the End of the Switch |
| 02 (Left Side) | |
| Distancia entre fases | Standard |
| Posición de los terminales de línea | Top In - Bottom Out |
| Bottom In - Top Out | |
| Modo de funcionamiento | Front operated |
| Normas | IEC 60947-3 |
| Funciones especiales | No |
| Tipo de montaje | Base mounting |
| Número de polos | 2 |
| Grado de protección | Front IP00 |
| Tipo de terminal | Lug terminals |
| Par de apriete | acc. IEC 60947-1 50 … 75 N·m |
| Durabilidad mecánica | 10000 |
| Tipo de cerradura | Yes |
| Technical UL/CSA | |
| Par de apriete | acc. IEC 60947-1 50 … 75 N·m |
| Ambiente | |
| Estado de RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Información medioambiental | 1SCC301232D0201 |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SCC301337D0201 |
| Declaración de conformidad - CE | 1SCC301140D2704 |
| Certificado DNV GL | 1SCC301184D0203 |
| Declaración REACH | 1SCC011021D0201 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | box 1 piece |
| Embalaje Nivel 1 Ancho | 365 mm |
| Embalaje Nivel 1 Largo | 360 mm |
| Embalaje Nivel 1 Alto | 175 mm |
| Embalaje Nivel 1 Peso | 5.9 kg |
| Embalaje Nivel 1 EAN | 6417019395425 |
| Clasificaciones | |
| Código de clasificación de objetos | Q |
| ETIM 7 | EC000216 - Switch disconnector |
| ETIM 8 | EC000216 - Switch disconnector |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| Clase electrónica | V11.1 : 27371403 |
| Categoría RAEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de mantenimiento/reparación (EF006986) | Sí |
| Ejecución como interruptor de seguridad (EF006985) | No |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
| Ejecución como conmutador-inversor (EF009408) | No |
| Número de interruptores (EF005586) | 1 |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 1000 V |
| Tensión nominal de funcionamiento (EF001435) | 1000 V |
| Intensidad nominal permanente Iu (EF001389) | 630 A |
| Corriente permanente asignada a AC-23, 400 V (EF011777) | 630 A |
| Corriente permanente asignada con AC-21, 400 V (EF009165) | 630 A |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 20 kA |
| Potencia de funcionamiento nominal a 400 V CA-23 (EF007027) | 355 kW |
| Poder de corte a 400 V (EF009166) | 355 kW |
| Número de polos (EF001391) | 2 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Accionamiento motorizado opcional (EF007386) | No |
| Accionamiento motorizado integrado (EF006697) | No |
| Liberación de tensión opcional (EF007491) | No |
| Construcción del dispositivo (EF008240) | Dispositivo completo en carcasa |
| Apto para montaje frontal de 4 orificios (EF007247) | No |
| Apto para montaje frontal central (EF007248) | No |
| Apto para la instalación del distribuidor (EF007262) | Sí |
| Color del elemento de accionamiento (EF007167) | Negro |
| Ejecución del elemento accionador (EF006976) | Control de giro largo |
| Interbloqueable (EF006281) | No |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Grado de protección (IP), frontal (EF003118) | IP00 |
| Grado de protección (NEMA) (EF011959) | Otros |
