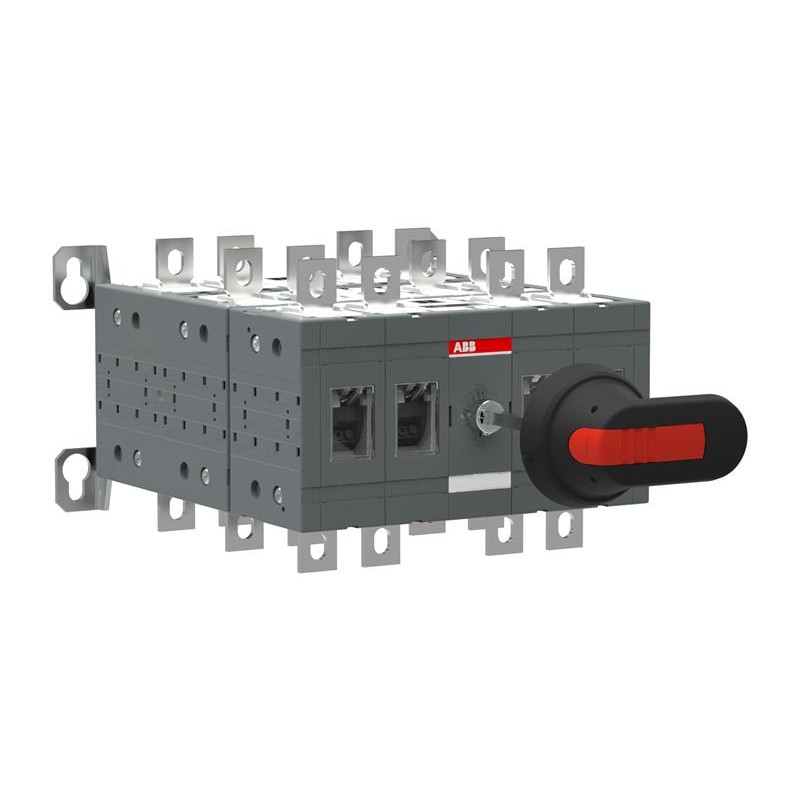

ABB OT200E22YP 1SCA123576R1001 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

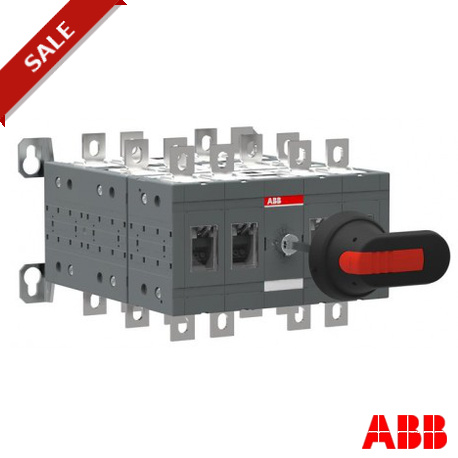

OT200E22YP 1SCA123576R1001 ABB INTERRUPTOR BYPASS MANUAL OT200E22YP

Referencia: OT200E22YP

Código: 1SCA123576R1001

Fabricante: ABB

Descripción:

INTERRUPTOR BYPASS MANUAL OT200E22YP
Interruptor Bypass manual OT200E22YP

Categorías:

  • Componentes industriales de baja tensión > Seccionador
  • ABB > Interruptores Manuales

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • Opiniones
Garantía, reparación y devolución.

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa suministrable de características similares.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Incluyendo un plástico negro IP65 I-0-II pistola de tipo palanca y un mango de extensión para permitir la suave operación manual, el eje y el juego de tornillos para la conexión del cable. El mango de extensión es de resorte montado en el estándar de la manija de operación manual. El mango de extensión serán removidos cuando padlocking el estándar de manejar. Mango de candado en el 0-posición de enclavamiento de puerta en la I y II de las posiciones y cuando candado.

El pedido

  • Cantidad De Orden Mínima:
    1 pieza
  • Arancel De Aduanas Número:
    Ochenta y cinco millones trescientos sesenta y cinco mil ochenta

Descargas Popular

  • Ficha De Datos De Información Técnica:
    1SCC303003C0201

Dimensiones

  • Neto Del Producto Anchura:
    Doscientos veintinuevemm
  • Neto Del Producto De La Altura:
    Cien cinquentamm
  • Producto De La Profundidad De La Red:
    Doscientos treinta y seismm
  • Peso Neto Del Producto:
    7.5kg

Técnica

  • Corriente de operación nominal AC-21A (Ie):
    (380 ... 415 V) 200
    (500 V) 200
    (690 V) 200
  • Corriente de operación nominal AC-22A (Ie):
    (380 ... 415 V) 200
    (500 V) 200
    (690 V) 200
  • Corriente de operación nominal AC-23A (Ie):
    (380 ... 415 V) 200
    (500 V) 200
    (690 V) 200
  • De operación nominal de Alimentación AC-23A (Pe):
    (380 ... 415 V) 110 kW
    (500 V) 132 kW
    (690 V) 200 kW
  • Libre convencional Térmica del aire de Corriente (Ith):
    q = 40 °C 200
  • Corriente Térmica Convencional (Iel):
    Totalmente Cerrada, 200
  • Nominal Soportada De Impulso De Tensión (Uimp):
    12 kV
  • Tensión Nominal De Aislamiento (Uyo):
    1000 V
  • Tensión Nominal:
    1000 V
  • Nominal de Corta duración Corriente asignada (Icw):
    para 1 s 8 kiloampere rms
  • La Pérdida De Potencia:
    4 W
  • Grado De Contaminación:
    Tres
  • Tipo De Mango:
    Manejar y eje incluido
  • Cuarta Pole:
    Lado Derecho
  • Cuarto Polo Tipo:
    Conmutación Simultánea De La Función
  • Interruptores Mecanismo De Funcionamiento:
    Mecanismo de Entre los Polos
    22 (Entre los Polos)
  • La Distancia Entre Fases:
    Estándar
  • La posición de los Terminales de Línea:
    Parte Superior En La Parte Inferior, Parte Inferior En La Parte Superior
  • Modo De Operación:
    Frente operado
  • Tipo De Montaje:
    Base de montaje
  • Número de Polos:
    Cuatro

Certificados y Declaraciones (Número de Documento)

  • Declaración de Conformidad - CE:
    1SCC301194D0202
  • Instrucciones y Manuales:
    1SCC301080M0003

Información Del Envase

  • Paquete De Nivel 1 Unidades:
    1 pieza
  • Paquete De Nivel 1 De Ancho De:
    175 mm
  • Paquete De Nivel 1 Longitud:
    360 mm
  • Paquete De Nivel 1 Altura:
    350 mm
  • Paquete De Nivel 1 Peso Bruto:
    7.5 kg
  • Paquete de Nivel 1 EAN:
    6417019543604

Clasificaciones

  • Objeto Código De Clasificación:
    Q
  • ETIM 5:
    EC000216 - Interruptor-seccionador
  • ETIM 6:
    EC000216 - Interruptor-seccionador
