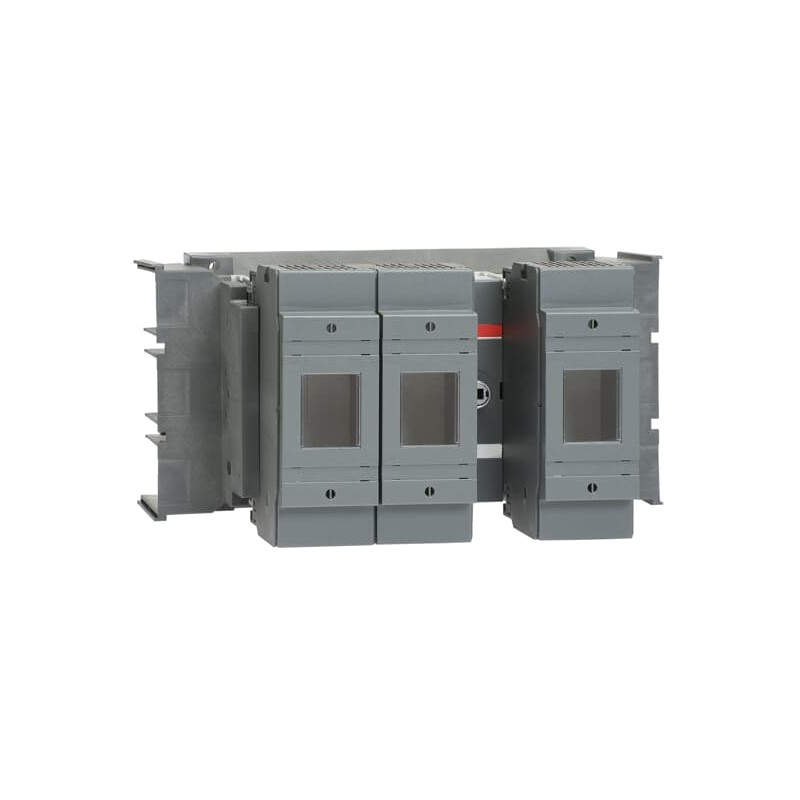

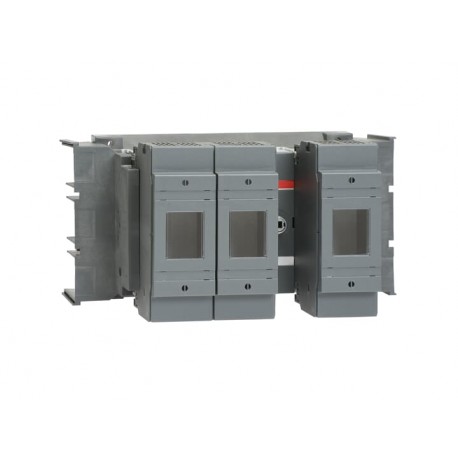

1SCA022852R8500 ABB Interruptor fusible OS250D21LRP
1SCA022852R8500
ABB
Interruptor fusible OS250D21LRP
OS250D21LRP SPECIAL CONNECTED SWITCH FUSE
Componentes industriales de baja tensión > Interruptor con fusibles
Interruptores Manuales > OS
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 1SCC311049M0201 |
| Declaración Ambiental de Producto - EPD | 1SCC311197D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | 8a89588d-a5e7-45af-b071-f59dabd43480 Finland |
| SCIP simplificado | 53b0f1f2-f139-4cbb-a813-2da4c35c9e20 Germany |
| 68c1f3d1-dd9b-4010-b783-97538150ec61 Belgium | |
| a1bd6118-8881-46fb-9847-73eaf74907a2 Spain | |
| 408f9965-c944-499e-ac4a-941f0266c9e1 Hungary | |
| 82536d96-ebe8-4ded-baa9-452d7c6880d6 Poland | |
| 0b6d4499-de24-4a56-8b6b-b960843be351 France | |
| 9d865fd6-35c0-4c2d-9ad8-349caadea39d Czech Republic | |
| e66c80f1-3e13-4ac3-b711-4184b494a40b Poland | |
| 7b70fbc9-ce81-4d6e-a246-ccd48a566e21 Portugal | |
| 23582916-8514-4e02-9b23-5bb2691f2571 Croatia | |
| 7ef62b43-2e04-4739-9f3f-a12a5df9999b Estonia | |
| c669dad4-afb0-4150-b52f-35362cefcdca Greece | |
| 8d031128-a9cb-4404-978e-37e388a799a4 Bulgaria | |
| 59c0a53a-d878-4385-8adc-e62c18c8f714 Sweden | |
| 7ef27db7-ad5e-4181-a310-2d5fa6d71571 Hungary | |
| ab361530-e6dc-40a8-b247-9734675cad3d Germany | |
| 2fd0d784-93ad-40b5-b165-789493c695d1 Sweden | |
| aa89e94a-eeb0-45d6-bcc3-ff0d9fa6ea4c Germany | |
| 61016ffc-333b-4fb8-9e26-9c9b32af6d67 France | |
| 8d997778-7b38-4b8f-aff4-a51a5cfe9e0e Netherlands | |
| cb5c7f0c-6a8c-479c-aab2-427a25c5c555 Belgium | |
| 06e9b08a-8e53-43fa-8bc6-42cd81b21520 Germany | |
| 8ddf62e8-d618-469c-a930-b95f7d2e8409 Denmark | |
| ca28e9bf-71bd-4c4a-b49d-f28fbe500235 Norway | |
| 13f50fb8-f8c0-4cae-8c05-6f4289c32c80 Germany | |
| 73e3dbe3-38ec-4a01-a1ee-01b09ef22522 Poland | |
| fac4361e-eb54-42db-a7e5-d0cfefac9887 Italy | |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC311013C0201 |
| Instrucciones y manuales | 1SCC311044M0201 |
| Declaración Ambiental de Producto - EPD | 1SCC311197D0201 |
| Ambiente | |
| Grado de protección | acc. to IEC 60529 IP20 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 353 mm |
| Alto del producto | 150 mm |
| Largo del product | 234 mm |
| Peso del product | 6.1 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 265 mm |
| Embalaje Nivel 1 Largo | 326 mm |
| Embalaje Nivel 1 Alto | 295 mm |
| Embalaje Nivel 1 Peso | 6.1 kg |
| Embalaje Nivel 1 EAN | 6417019302195 |
| Técnica | |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 250 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 250 A |
| Grado de protección | acc. to IEC 60529 IP20 |
| Tamaño del fusible | NH0 |
| NH1 | |
| Sistema de fusibles | ESTRUENDO |
| Tipo de asa | Pistol handle |
| Tipo de montaje | Base mounting |
| Número de polos | 3P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Left In - Right Out |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 17 W |
| Corriente nominal de cortocircuito condicional (Inc) | (500 V) 100 kA |
| (690 V) 80 kA | |
| Corriente nominal (In) | Circuito Principal 250 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (500 V) 250 A |
| (690 V) 250 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Potencia operativa nominal AC-23A (Pe) | (220 ... 240 V) 75 kW |
| (400 V) 140 kW | |
| (415 V) 145 kW | |
| (500 V) 170 kW | |
| (690 V) 250 kW | |
| Tensión nominal de operación | Main Circuit 690 V AC |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 8 kiloampere rms |
| Normas | IEC 60947-3 |
| Mecanismo de funcionamiento de los interruptores | 21 (Entre los polos) |
| Tipo de terminal | Terminales de lengüeta |
| Anchura de los terminales | 25 mm |
| Par de apriete | 30 ... 44 N·m |
| Técnica UL/CSA | |
| Par de apriete | 30 ... 44 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificado ATEX | No certification needed |
| Certificado CCC | CCC OS200-250_LR 2016 |
| Declaración de conformidad - CE | 1SCC311120D2702 |
| Certificado DNV GL | 1SCC311132D0201 |
| Certificado UL | No certification needed |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Código de categoría granular de IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| Clase electrónica | V11.1 : 27371401 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de seguridad (EF006985) | Sí |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 1000 V |
| Intensidad nominal permanente Iu (EF001389) | 250 A |
| Potencia de funcionamiento nominal a 400 V CA-23 (EF007027) | 250 kW |
| Corriente nominal de cortocircuito condicional Iq (EF001444) | 80 kA |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 8 kA |
| Apto para insertos de fusibles (EF006692) | NH0 |
| Número de polos (EF001391) | 3 |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Entrada de cable (EF000537) | Otros |
| Equipado con conectores rápidos (EF011696) | Sí |
| Apto para montaje en suelo (EF007243) | No |
| Apropiado para montaje frontal (EF007246) | No |
| Apto para el montaje de barras colectoras (EF007259) | Sí |
| Ejecución del elemento accionador (EF006976) | Control de giro largo |
| Posición del elemento de accionamiento (EF009410) | Parte frontal |
| Accionamiento motorizado opcional (EF007386) | No |
| Accionamiento motorizado integrado (EF006697) | No |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| OS250D21LRP - ABB - OS250 - 1SCA022852R8500 | 88 Kbytes |
|
| OS250 1SCA022852R8500 ABB OS250D21LRP | 65 Kbytes |
|
