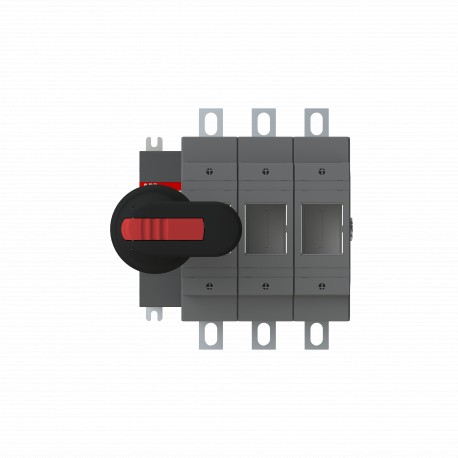

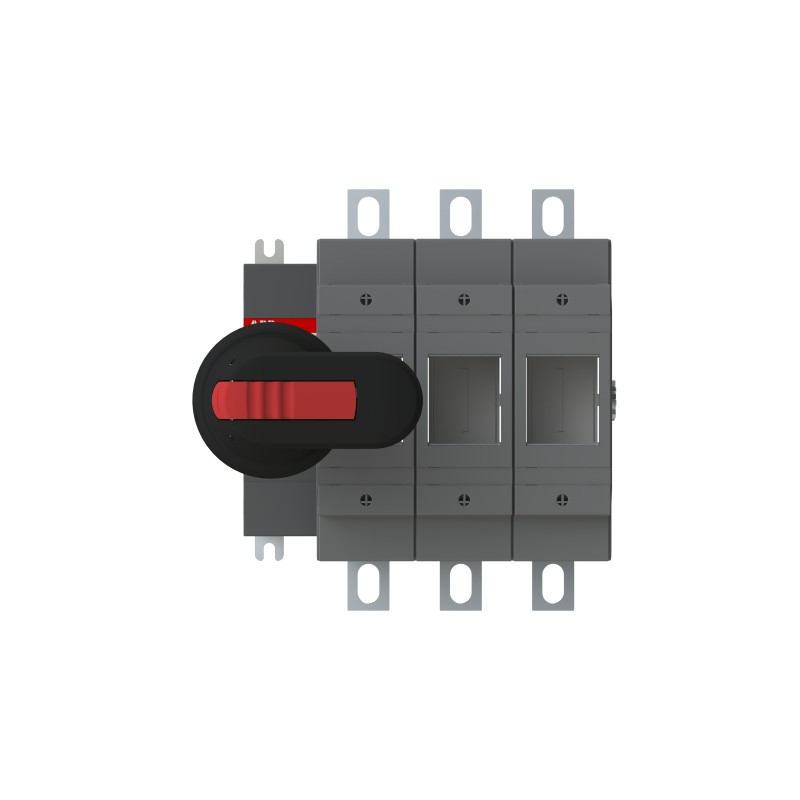

1SCA022709R9330 ABB Interruptor FUSIBLE OS200B03P
1SCA022709R9330
ABB
Interruptor FUSIBLE OS200B03P
OS200B03P SWITCH FUSE
Componentes industriales de baja tensión > Interruptor con fusibles
Interruptores Manuales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 1SCC311049M0201 |
| Declaración Ambiental de Producto - EPD | 1SCC311197D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | c532d089-d578-4f61-ae8a-e7253d4456dc Finland |
| SCIP simplificado | afce7816-eff5-4e18-bea2-8dfc747f79e8 Germany |
| ffd290da-336c-4308-af1d-de405871dc7d Greece | |
| 69c37d72-f74c-451e-b688-c33907cef7a3 Hungary | |
| 0ffee270-9954-401e-bed8-3568dfca01c6 Estonia | |
| 1d13265c-59cf-4de4-8221-28f5964140d3 Norway | |
| ef461c17-81fe-4c47-81ba-52b671515c0a Italy | |
| eedb5984-4c10-4141-bb2b-fc4d9445d74c Bulgaria | |
| d0f9e4a7-2c68-45db-b9ed-d227c8bbf522 Czech Republic | |
| d817cc23-3893-4193-918e-cc8028451eb1 Croatia | |
| 87c6b2ee-eea4-49ee-9866-399c9430ec8c Poland | |
| 3e0f0284-81d0-45d3-8eda-9ec5c3423adf Sweden | |
| d195d743-2b09-4fe1-8fe5-1d2e9cb9afe8 France | |
| f4aa8a16-06ef-46c2-96a4-0bd2db68eb37 Poland | |
| e54ea6aa-e95b-40f1-8dd1-efcd43c51e02 France | |
| 5a8c6438-7efa-426b-9615-975ce6e97dee Hungary | |
| 67e4263a-54bd-4d25-b3a2-229472a4bd62 Portugal | |
| a4160384-83ca-4424-9696-738730aa89f5 Germany | |
| bb96cf8f-75d9-44f7-bd4f-3ac0cf8b23be Denmark | |
| e7640737-59e0-4960-91a7-6cd53a189b3d Germany | |
| 3a42571d-3904-4bda-9d31-a245613bf1cd Germany | |
| 99f21ad9-e237-4689-b55b-17e7696974d7 Poland | |
| 8ecc66af-d2b8-4cf6-9dbd-ea1a4da6b346 Belgium | |
| 822316f8-b140-49bb-9c18-0a609fa129bf Netherlands | |
| 96db816d-7c1d-4a0e-ad46-f33e0fd278e5 Spain | |
| fe44cb10-eaec-4681-bf05-9e4541051e79 Belgium | |
| 7bcc6267-85a0-4fdd-9ff6-70ef3889f3f6 Germany | |
| 0cdf7040-d150-48b9-a81a-86a750a0bb78 Sweden | |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC311013C0201 |
| Instrucciones y manuales | 1SCC311012M0219 |
| Dibujos mecánicos | stp-os200b03n3.stp |
| Declaración Ambiental de Producto - EPD | 1SCC311197D0201 |
| Ambiente | |
| Grado de protección | acc. to IEC 60529 IP20 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 177 mm |
| Alto del producto | 199 mm |
| Largo del product | 130 mm |
| Peso del product | 2.8 kg |
| 6.3 lb | |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 230 mm |
| 9.1 in | |
| Embalaje Nivel 1 Largo | 270 mm |
| 10.6 in | |
| Embalaje Nivel 1 Alto | 170 mm |
| 6.7 in | |
| Embalaje Nivel 1 Peso | 3.1 kg |
| 6.9 lb | |
| Embalaje Nivel 1 EAN | 6417019225869 |
| Técnica | |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 200 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 200 A |
| Grado de protección | acc. to IEC 60529 IP20 |
| Tamaño del fusible | B1-B2 |
| Sistema de fusibles | Estándar británico |
| Tipo de asa | Pistol handle |
| Tipo de montaje | Base mounting |
| Número de polos | 3P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out, Bottom In - Top Out |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 8 W |
| Corriente nominal de cortocircuito condicional (Inc) | (500 V) 100 kA |
| (690 V) 80 kA | |
| Corriente nominal (In) | Circuito Principal 200 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (500 V) 200 A |
| (690 V) 200 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Potencia operativa nominal AC-23A (Pe) | (220 ... 240 V) 60 kW |
| (400 V) 110 kW | |
| (415 V) 110 kW | |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Tensión nominal de operación | Main Circuit 690 V AC |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 8 kiloampere rms |
| Normas | IEC 60947-3 |
| Mecanismo de funcionamiento de los interruptores | 03 (Lado izquierdo) |
| Tipo de terminal | Terminales de lengüeta |
| Anchura de los terminales | 20 mm |
| Par de apriete | 15 ... 22 N·m |
| Técnica UL/CSA | |
| Par de apriete | 15 ... 22 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificado ATEX | No certification needed |
| Certificado CCC | CCC OS200-250 2016 |
| Declaración de conformidad - CE | 1SCC311091D2704 |
| Certificado DNV GL | 1SCC311123D0203 |
| Certificado UL | No certification needed |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Código de categoría granular de IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| Clase electrónica | V11.1 : 27371401 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
