Ver más grande

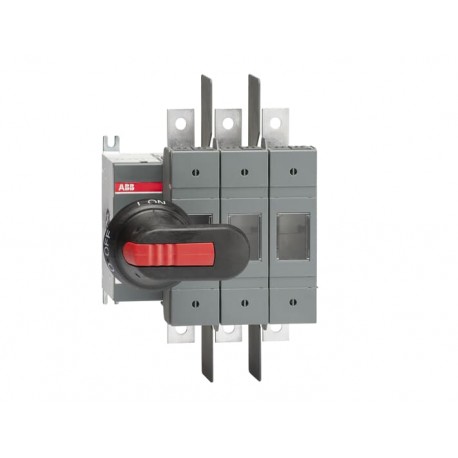

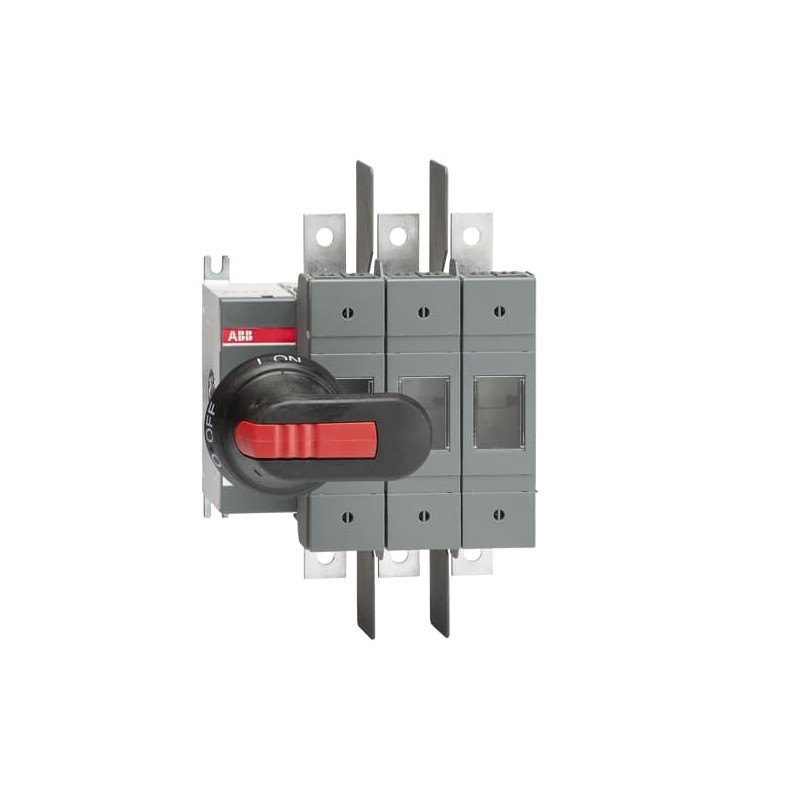

1SCA114639R1001 ABB Interruptor fusible OS100GJ03P
1SCA114639R1001
ABB
Interruptor fusible OS100GJ03P
OS100GJ03P FUSIBLE DISCONNECT SWITCH
Componentes industriales de baja tensión > Interruptor con fusibles
Interruptores Manuales > OS
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 1SCC311047M0201 |
| Declaración Ambiental de Producto - EPD | 1SCC311196D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | cd41ec4c-cf08-4162-b4f3-460daaacfef4 Finland |
| SCIP simplificado | c12d1b3d-77ba-4a7f-8591-c077fdcd1858 Germany |
| 841e5a28-d24d-4cfe-9f45-6bca282c3422 Sweden | |
| f46a3f0c-a537-497f-9d52-a5f289c3f67d Poland | |
| 3a65c31f-a552-44f3-9ef3-cf4b8c66deba Portugal | |
| 6e55d006-62ae-41b6-adc9-b5c75381af3a Germany | |
| 2cf7b615-6f24-48cc-81da-fde3b22b1e88 Bulgaria | |
| d0092ebc-0a8c-47f4-8be6-b8d6884f21e3 Greece | |
| a4f8dbd7-0974-4924-8016-ddc69fb81182 Estonia | |
| 75398b68-7894-4a19-b209-093bb1a5b316 Italy | |
| 77b72310-ed16-4138-82a4-79429d8920ad Poland | |
| 53903b0a-e765-4044-928a-5ed3eae7a25d Netherlands | |
| 18e0997a-c307-4b3d-8e4e-5b21afaa2145 Poland | |
| 45fae051-d52e-45c2-ae85-3c442829adfb Sweden | |
| 94baf4ea-622a-4d88-87c4-c0fac1cd82ad France | |
| 7ef1b16d-54ec-4ab4-8335-9fc517da4f0e Belgium | |
| b286ed76-2e28-401d-a91d-f6b29a117b6e Spain | |
| cf8019a1-579c-4cf5-a83b-d535f2c4220f Hungary | |
| df56a300-133e-4d59-bcba-8580620df0bf Germany | |
| 24a3589e-ee1b-45e3-9b73-927b4078e18d Denmark | |
| 18bb0aed-6128-4759-ade8-17979521fd80 Croatia | |
| 6064cf25-391d-41df-bbcd-d24b45409340 Czech Republic | |
| 177bf993-ffee-4ac3-8d3a-1ae859a22970 France | |
| b6cd9893-8972-4b7c-8922-a09134f18965 Belgium | |
| 1eada7ad-e0b1-41e9-8b99-bb75ec71c0bf Norway | |
| 361d623a-6810-4afa-a578-fd1c13e91a04 Hungary | |
| 85575df8-c9b5-4e61-81b0-b33b20a6fcdd Germany | |
| d021d670-fb66-4f1c-b4ce-d5d843197ff8 Germany | |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC311013C0201 |
| Instrucciones y manuales | 1SCC311037M0206 |
| Dibujos mecánicos | OS100GJ03.igs |
| Declaración Ambiental de Producto - EPD | 1SCC311196D0201 |
| Ambiente | |
| Grado de protección | acc. to IEC 60529 IP20 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 147 mm |
| Alto del producto | 172 mm |
| Largo del product | 105 mm |
| Peso del product | 2 kg |
| 4.41 lb | |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 192 mm |
| 7.56 in | |
| Embalaje Nivel 1 Largo | 242 mm |
| 9.53 in | |
| Embalaje Nivel 1 Alto | 159 mm |
| 6.26 in | |
| Embalaje Nivel 1 Peso | 2.245 kg |
| 4.95 lb | |
| Embalaje Nivel 1 EAN | 6417019470603 |
| Técnica | |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 160 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 160 A |
| Grado de protección | acc. to IEC 60529 IP20 |
| Tamaño del fusible | 100 A |
| Sistema de fusibles | Clase J |
| Tipo de asa | Pistol handle |
| Tipo de montaje | Base mounting |
| Número de polos | 3P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out, Bottom In - Top Out |
| Pérdida de potencia | a la corriente nominal 8 W |
| Corriente nominal de cortocircuito condicional (Inc) | (600 V AC) 200 kA |
| Corriente nominal (In) | Circuito Principal 100 A |
| Tensión nominal soportada por impulsos (Uimp) | 8 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (500 V) 100 A |
| (690 V) 100 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (500 V) 100 A |
| (690 V) 100 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (500 V) 100 A |
| (690 V) 100 A | |
| Potencia operativa nominal AC-23A (Pe) | (220 ... 240 V) 45 kW |
| (400 V) 75 kW | |
| (415 V) 75 kW | |
| (500 V) 90 kW | |
| (690 V) 132 kW | |
| Tensión nominal de operación | Main Circuit 600 V AC |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 5 kiloampere rms |
| Normas | UL98 |
| IEC 60947-3 | |
| Mecanismo de funcionamiento de los interruptores | 03 (Lado izquierdo) |
| Tipo de terminal | Terminales de lengüeta |
| Anchura de los terminales | 20 mm |
| Par de apriete | 15 ... 22 N·m |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Main Circuit 600 V AC |
| Main Circuit 250 V DC | |
| Amperaje UL/CSA | 100 A |
| Potencia nominal UL/CSA | (acc. to UL 240 V) 30 Hp |
| (acc. to UL 480 V) 60 Hp | |
| (acc. to UL 600 V) 75 Hp | |
| Par de apriete | 15 ... 22 N·m |
| Par de apriete UL/CSA | Wire-Clamp 120 in·lb |
| Cable Lug 50 in·lb | |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificado ATEX | No certification needed |
| Certificado CCC | CCC OS100-160G_ 2015.pdf |
| Declaración de conformidad - CE | 1SCC311137D2703 |
| Certificado DNV GL | 1SCC311125D0203 |
| Certificado UL | cULus certificate OS100GJ_ |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Código de categoría granular de IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| Clase electrónica | V11.1 : 27371401 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de seguridad (EF006985) | Sí |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 1000 V |
| Intensidad nominal permanente Iu (EF001389) | 160 A |
| Potencia de funcionamiento nominal a 400 V CA-23 (EF007027) | 132 kW |
| Corriente nominal de cortocircuito condicional Iq (EF001444) | 80 kA |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 5 kA |
| Apto para insertos de fusibles (EF006692) | Otros |
| Número de polos (EF001391) | 3 |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Entrada de cable (EF000537) | Otros |
| Equipado con conectores rápidos (EF011696) | Sí |
| Apto para montaje en suelo (EF007243) | No |
| Apropiado para montaje frontal (EF007246) | No |
| Apto para el montaje de barras colectoras (EF007259) | Sí |
| Ejecución del elemento accionador (EF006976) | Control de giro largo |
| Posición del elemento de accionamiento (EF009410) | Izquierda |
| Accionamiento motorizado opcional (EF007386) | No |
| Accionamiento motorizado integrado (EF006697) | No |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| OS100GJ03P - ABB - OS100 - 1SCA114639R1001 | 89 Kbytes |
|
| OS100 1SCA114639R1001 ABB OS100GJ03P | 65 Kbytes |
|
