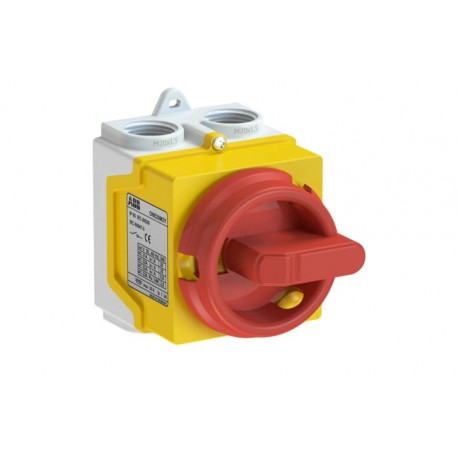

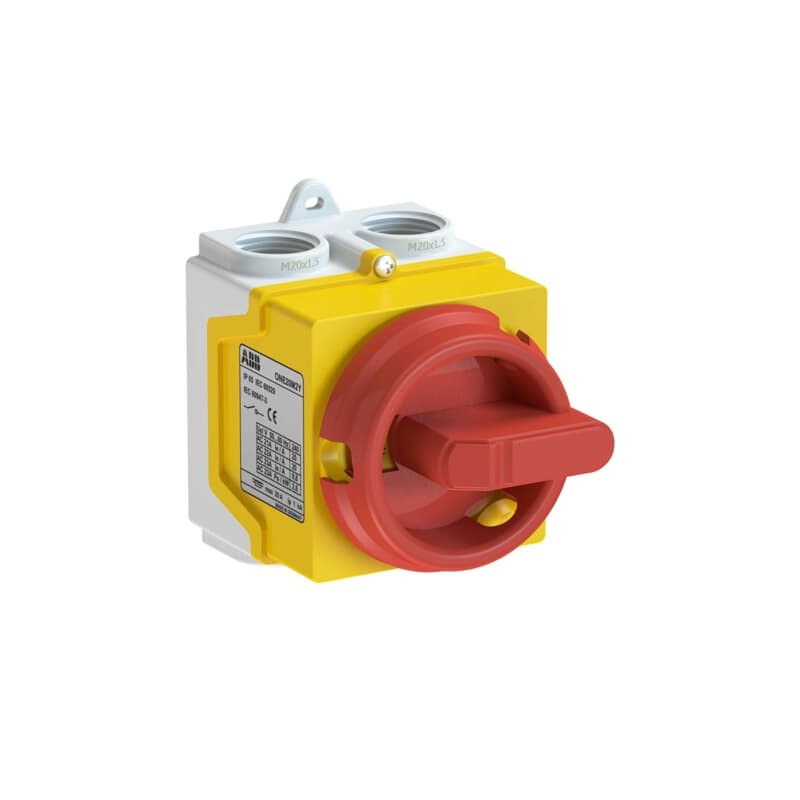

1SCA135533R1001 ABB Interruptor seccionador IP67 ONE20M2Y
1SCA135533R1001
ABB
Interruptor seccionador IP67 ONE20M2Y
ONE20M2Y Enclosed Switch Disconnector
Componentes industriales de baja tensión > Seccionador
Interruptores Manuales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Cumplimiento de Materiales | |
|---|---|
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC340076D0201 |
| Información sobre RoHS | 1SCC340075D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC340095D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC340015C0201 |
| Instrucciones y manuales | 1SCC390135M0205 |
| Dibujos mecánicos | ONE926584RM20.stp |
| Ambiente | |
| Grado de protección | acc. to IEC 60529 IP67 |
| Clasificación | |
| Cantidad mínima de pedido | 10 pieza |
| Código arancelario | 85363030 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 65 mm |
| Alto del producto | 92 mm |
| Largo del product | 84 mm |
| Peso del product | 0.11 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 85 mm |
| Embalaje Nivel 1 Largo | 103 mm |
| Embalaje Nivel 1 Alto | 66 mm |
| Embalaje Nivel 1 Peso | 0.15 kg |
| Embalaje Nivel 1 EAN | 6417019641232 |
| Técnica | |
| Sección del cable | 0.75 ... 4 mm² |
| Posición de entrada de cables | Top/Bottom |
| Salidas de cable por lado | 2xM20 / 2xM20 |
| Color | RAL1021 / RAL7035 |
| Capacidad de conexión del circuito principal | Abrazadera de tornillo 0.75 ... 4 mm² |
| Abrazadera de tornillo / Terminal de PE 1pc, 0.75 ... 4 mm² | |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 20 A |
| Grado de protección | acc. to IEC 60529 IP67 |
| Material del módulo | Plastic |
| Color del asa | Rojo |
| Tipo de asa | Round handle |
| Clasificación de la resistencia a los impactos | Housing IK09 |
| Contactos auxiliares montados | 0 NO, 0 NC |
| Número de contactos auxiliares NC | 0 |
| Número de contactos auxiliares NO | 0 |
| Número de polos | 2P |
| Tensión nominal soportada por impulsos (Uimp) | 4 kV |
| Tensión nominal de aislamiento (Ui) | según IEC/EN 60664-1 690 V |
| Corriente nominal de funcionamiento AC-22A (Ie) | (230 V) Single Phase 20 A |
| Corriente nominal de funcionamiento AC-23A (Ie) | (230 V) Single Phase 15.2 A |
| (380 ... 415 V) 15.2 A | |
| Potencia operativa nominal AC-23A (Pe) | (230 V) Monofásico 2.6 kW |
| Destornillador recomendado | Main Circuit Pozidriv 2 |
| Normas | IEC 60947-1, -3 |
| Par de apriete | Main Circuit 1.1 N·m |
| Longitud de pelado del cable | 7 mm |
| Técnica UL/CSA | |
| Longitud de pelado del cable | 7 mm |
| Destornillador recomendado | Main Circuit Pozidriv 2 |
| Par de apriete | Main Circuit 1.1 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| Declaración de conformidad - CE | 1SCC343001D2702 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Código de categoría granular de IDEA (IGCC) | 5166 >> Safety switch |
| Clase electrónica | V11.1 : 27371403 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de mantenimiento/reparación (EF006986) | Sí |
| Ejecución como interruptor de seguridad (EF006985) | No |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
| Ejecución como conmutador-inversor (EF009408) | No |
| Número de interruptores (EF005586) | 1 |
| Tensión nominal de funcionamiento (EF001435) | 690 V |
| Intensidad nominal permanente Iu (EF001389) | 20 A |
| Número de polos (EF001391) | 2 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Accionamiento motorizado opcional (EF007386) | No |
| Accionamiento motorizado integrado (EF006697) | No |
| Liberación de tensión opcional (EF007491) | No |
| Construcción del dispositivo (EF008240) | Dispositivo completo en carcasa |
| Apto para montaje frontal de 4 orificios (EF007247) | No |
| Apto para montaje frontal central (EF007248) | No |
| Apto para la instalación del distribuidor (EF007262) | Sí |
| Color del elemento de accionamiento (EF007167) | Rojo |
| Ejecución del elemento accionador (EF006976) | Control de giro largo |
| Interbloqueable (EF006281) | No |
| Grado de protección (IP), frontal (EF003118) | IP67 |
| Grado de protección (NEMA) (EF011959) | Otros |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
