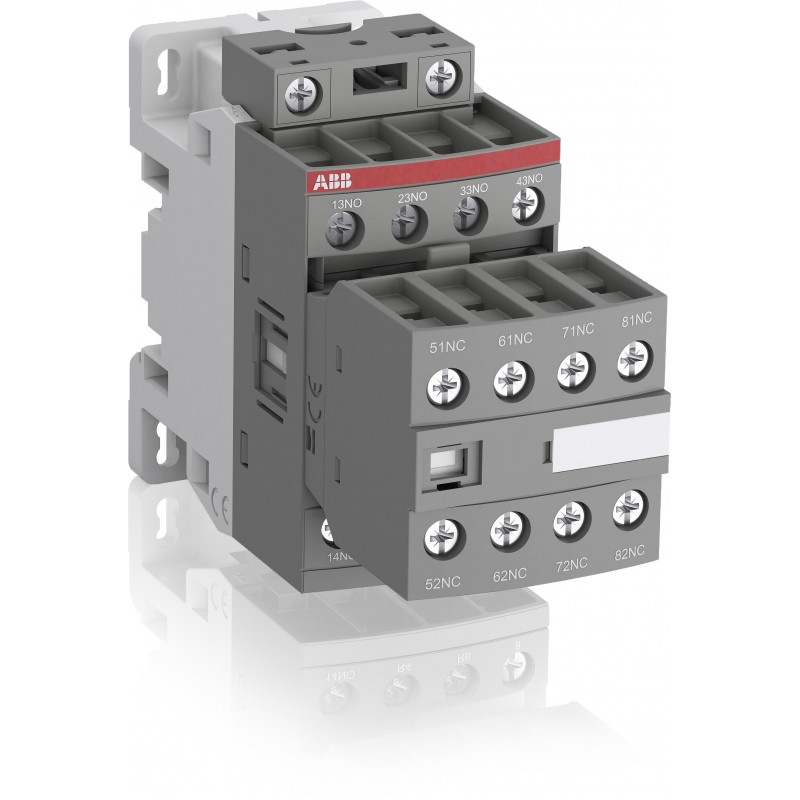

1SBH136001R2044 ABB NFZ44E CONT. AUX. BOB. 12-20Vcc Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SBH136001R2044 ABB NFZ44E CONT. AUX. BOB. 12-20Vcc

1SBH136001R2044

ABB

NFZ44E CONT. AUX. BOB. 12-20Vcc

NFZ44E-20 12-20VDC Contactor Relay

Más detalles


Componentes industriales de baja tensión > Contactor, relé

Contactores y relés térmicos > Contactores AF hasta 38 A

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

Precio total: $93.96
Precio unitario: $93.96
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Clasificación
Cantidad mínima de pedido1 piece
Código arancelario85364900
Descargas Populares
Instrucciones y manuales1SBC101027M6801
Dibujo dimensional CAD2CDC001079B0201
Dimensiones
Ancho del product45 mm
Largo del product110.5 mm
Alto del producto86 mm
Peso del product0.36 kg
Technical
Número de contactos auxiliares NO4
Número de contactos auxiliares NC4
NormasIEC/EN 60947-1, IEC/EN 60947-5-1, UL 508, CSA C22.2 No. 14-13
Tensión nominal de operaciónAuxiliary Circuit 690 V
Frecuencia nominal (f)Auxiliary Circuit 50 / 60 Hz
Corriente térmica convencional de aire libre (Ith)acc. to IEC 60947-5-1, Θ = 40 °C 16 A
Corriente nominal de funcionamiento AC-15 (Ie)(500 V) 2 A
(690 V) 2 A
(24 / 127 V) 6 A
(220 / 240 V) 4 A
(400 / 440 V) 3 A
Corriente nominal de corta duración Tensión baja (Icw)for 0.1 s 140 A
for 1 s 100 A
Frecuencia máxima de conmutación eléctrica(AC-15) 1200 cycles per hour
(DC-13) 900 cycles per hour
Corriente nominal de funcionamiento DC-13 (Ie)(24 V) 6 A / 144 W
(48 V) 2.8 A / 134 W
(72 V) 1 A / 72 W
(110 V) 0.55 A / 60 W
(125 V) 0.55 A / 69 W
(220 V) 0.27 A / 60 W
(250 V) 0.27 A / 68 W
(400 V) 0.15 A / 60 W
(500 V) 0.13 A / 65 W
(600 V) 0.1 A / 60 W
Tensión nominal de aislamiento (Ui)acc. to IEC 60947-5-1 690 V
acc. to UL/CSA 600 V
Tensión nominal soportada por impulsos (Uimp)6 kV
Frecuencia máxima de conmutación mecánica6000 cycles per hour
Tensión nominal del circuito de control (Uc)DC Operation 12 ... 20 V
Tiempo de funcionamientoBetween Coil De-energization and NC Contact Closing 13 ... 98 ms
Between Coil De-energization and NO Contact Opening 11 ... 95 ms
Between Coil Energization and NC Contact Opening 38 ... 90 ms
Between Coil Energization and NO Contact Closing 40 ... 95 ms
Montaje en contactoresTH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
Montaje mediante tornillos (no suministrados)2 x M4 screws placed diagonally
Capacidad de conexión del circuito auxiliarFlexible with Ferrule 1/2x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm²
Rigid Solid 1/2x 1 ... 2.5 mm²
Rigid Stranded 1/2x 1 ... 2.5 mm²
Conexión del circuito de control de capacidadFlexible with Ferrule 1/2x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm²
Rigid Solid 1/2x 1 ... 2.5 mm²
Rigid Stranded 1/2x 1 ... 2.5 mm²
Longitud de pelado del cableAuxiliary Circuit 10 mm
Control Circuit 10 mm
Grado de protecciónacc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20
acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
Tipo de terminalScrew Terminals
Technical UL/CSA
Capacidad de conexión Circuito auxiliar UL/CSARigid Solid 1/2x 18-14 AWG
Rigid Stranded 1/2x 18-14 AWG
Par de apriete UL/CSAAuxiliary Circuit 11 in·lb
Control Circuit 11 in·lb
Ambiente
Temperatura ambienteClose to Contactor for Storage -60 ... +80 °C
Near Contactor for Operation in Free Air -40 ... 70 °C
Resistencia climáticaCategory B according to IEC 60947-1 Annex Q
Altitud máxima de funcionamiento permisibleWithout Derating 3000 m
Resistencia a los golpes según IEC 60068-2-27Closed, Shock Direction: B1 25 g
Open, Shock Direction: B1 5 g
Shock Direction: A 30 g
Shock Direction: B2 15 g
Shock Direction: C1 25 g
Shock Direction: C2 25 g
Resistencia a las vibraciones según IEC 60068-2-64g Closed Position & 2g Open position 5 ... 300 Hz
Material Compliance
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108467A5658
Declaración REACH2CMT2021-006202
Información sobre RoHS2CMT2021-006277
Estado de RoHSFollowing EU Directive 2011/65/EU
Ley de Control de Sustancias Tóxicas - TSCA2CMT2023-006525
WEEE B2C / B2BBusiness To Business
Categoría RAEE5. Small Equipment (No External Dimension More Than 50 cm)
Circular Value
Instrucciones para el final de la vida1SBC101080M6801
Eco Transparency
Declaración Ambiental de Producto - EPD1SBD250584E3000
Certificados y Declaraciones (Número de Documento)
Certificado ABSABS_20-2060694-PDA
Certificado BVBV_2634H24899C0
Certificado CBCB_SE-93051M2
Certificado CCC2020980303000185
Certificado CQCCQC2019010303267993
Declaración de conformidad - CCCCQC2011010303465426
Declaración de conformidad - CE1SBD250005U1000
Declaración de conformidad - UKCA1SBD250036U1000
Certificado DNVDNV_TAE00001BV-5
Certificado EACEAC_RU C-FR ME77 B03544
Certificado GOSTGOST_POCCFR.ME77.B07174.pdf
Certificado LRLRS_LR2003684TA-02
Certificado RINARINA_ELE240318XG
Certificado RMRSRMRS_1802702280
Certificado ULUL_20180227_E252354_2_1
Tarjeta de listado ULUL_E252354
Información de Embalaje
Embalaje Nivel 1 Unidadesbox 1 piece
Embalaje Nivel 1 Ancho87 mm
Embalaje Nivel 1 Largo113 mm
Embalaje Nivel 1 Alto47 mm
Embalaje Nivel 1 Peso0.36 kg
Embalaje Nivel 1 EAN3471523102309
Embalaje Nivel 2 Unidadesbox 18 piece
Embalaje Nivel 2 Ancho250 mm
Embalaje Nivel 2 Largo300 mm
Embalaje Nivel 2 Alto315 mm
Embalaje Nivel 2 Peso12.96 kg
Paquete Nivel 3 Unidades864 piece
Clasificaciones
Código de clasificación de objetosK
ETIM 4EC000196 - Contactor relay
ETIM 5EC000196 - Contactor relay
ETIM 6EC000196 - Contactor relay
ETIM 7EC000196 - Contactor relay
ETIM 8EC000196 - Contactor relay
Clase electrónicaV11.0 : 27371001
UNSPSC39121529
Código de categoría granular de IDEA (IGCC)4763 >> Power contactor, DC switching
Número E (Finlandia)3706424

ETIM for 1SBH136001R2044 Interruptores de baja tensión (EC000196)
Característica Valor
Voltaje nominal de suministro piloto de piloto para CC (EF003980) 12 V
Tipo de tensión de accionamiento (EF008242) CC
Corriente de funcionamiento nominal Ie, 400 V (EF001378) 3 A
Tipo de conexión del circuito auxiliar (EF006820) Conexión roscada
Método de montaje (EF000003) Carril DIN/tornillo
Interfaz (EF000594) No
Número de contactos auxiliares normalmente cerrados (EF001377) 4
Número de contactos auxiliares normalmente abiertos (EF001376) 4
Número de contactos auxiliares normalmente cerrados, conmutación retardada (EF007281) 0
Número de contactos auxiliares normalmente abiertos, extremo delantero (EF007282) 0
Número de contactos auxiliares como contacto de cambio (EF003531) 0
Con indicador LED (EF005950) No
Funcionamiento manual (EF002978) No

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATÁLOGO PROTECCIÓN DE MOTORES ES.pdf 31 Mbytes
NFZ44E-2 1SBH136001R2044 ABB NFZ44E CONT. AUX. BOB. 12-20Vcc 72 Kbytes NFZ44E-2 1SBH136001R2044 ABB NFZ44E CONT. AUX. BOB. 12-20Vcc
