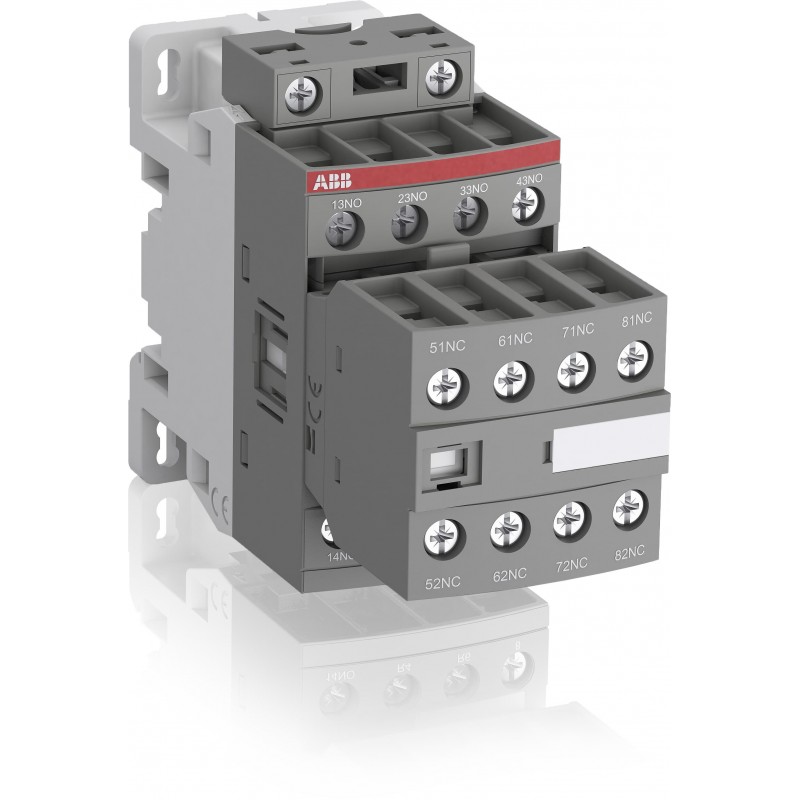

1SBH137001R1480 ABB NF80E CONT. AUX. BOB. 250-500Vca-cc
1SBH137001R1480
ABB
NF80E CONT. AUX. BOB. 250-500Vca-cc
NF80E-14 250-500V50/60HZ-DC Contactor Relay
Componentes industriales de baja tensión > Contactor, relé
Contactores y relés térmicos > Contactores AF hasta 38 A
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Instrucciones y manuales | 1SBC101027M6801 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Dimensiones | |
| Ancho del product | 45 mm |
| Largo del product | 110.5 mm |
| Alto del producto | 86 mm |
| Peso del product | 0.36 kg |
| Technical | |
| Número de contactos auxiliares NO | 8 |
| Número de contactos auxiliares NC | 0 |
| Normas | IEC/EN 60947-1, IEC/EN 60947-5-1, UL 508, CSA C22.2 No. 14-13 |
| Tensión nominal de operación | Auxiliary Circuit 690 V |
| Frecuencia nominal (f) | Auxiliary Circuit 50 / 60 Hz |
| Control Circuit 50 / 60 Hz | |
| Corriente térmica convencional de aire libre (Ith) | acc. to IEC 60947-5-1, Θ = 40 °C 16 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (500 V) 2 A |
| (690 V) 2 A | |
| (24 / 127 V) 6 A | |
| (220 / 240 V) 4 A | |
| (400 / 440 V) 3 A | |
| Corriente nominal de corta duración Tensión baja (Icw) | for 0.1 s 140 A |
| for 1 s 100 A | |
| Frecuencia máxima de conmutación eléctrica | (AC-15) 1200 cycles per hour |
| (DC-13) 900 cycles per hour | |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 6 A / 144 W |
| (48 V) 2.8 A / 134 W | |
| (72 V) 1 A / 72 W | |
| (110 V) 0.55 A / 60 W | |
| (125 V) 0.55 A / 69 W | |
| (220 V) 0.27 A / 60 W | |
| (250 V) 0.27 A / 68 W | |
| (400 V) 0.15 A / 60 W | |
| (500 V) 0.13 A / 65 W | |
| (600 V) 0.1 A / 60 W | |
| Tensión nominal de aislamiento (Ui) | acc. to IEC 60947-5-1 690 V |
| acc. to UL/CSA 600 V | |
| Tensión nominal soportada por impulsos (Uimp) | 6 kV |
| Frecuencia máxima de conmutación mecánica | 6000 cycles per hour |
| Tensión nominal del circuito de control (Uc) | 50 Hz 250 ... 500 V |
| 60 Hz 250 ... 500 V | |
| DC Operation 250 ... 500 V | |
| Tiempo de funcionamiento | Between Coil De-energization and NC Contact Closing 13 ... 98 ms |
| Between Coil De-energization and NO Contact Opening 11 ... 95 ms | |
| Between Coil Energization and NC Contact Opening 38 ... 90 ms | |
| Between Coil Energization and NO Contact Closing 40 ... 95 ms | |
| Montaje en contactores | TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715 | |
| Montaje mediante tornillos (no suministrados) | 2 x M4 screws placed diagonally |
| Capacidad de conexión del circuito auxiliar | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² |
| Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm² | |
| Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm² | |
| Rigid Solid 1/2x 1 ... 2.5 mm² | |
| Rigid Stranded 1/2x 1 ... 2.5 mm² | |
| Conexión del circuito de control de capacidad | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² |
| Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm² | |
| Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm² | |
| Rigid Solid 1/2x 1 ... 2.5 mm² | |
| Rigid Stranded 1/2x 1 ... 2.5 mm² | |
| Longitud de pelado del cable | Auxiliary Circuit 10 mm |
| Control Circuit 10 mm | |
| Grado de protección | acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20 |
| acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20 | |
| Tipo de terminal | Screw Terminals |
| Technical UL/CSA | |
| Capacidad de conexión Circuito auxiliar UL/CSA | Rigid Solid 1/2x 18-14 AWG |
| Rigid Stranded 1/2x 18-14 AWG | |
| Par de apriete UL/CSA | Auxiliary Circuit 11 in·lb |
| Control Circuit 11 in·lb | |
| Ambiente | |
| Temperatura ambiente | Close to Contactor for Storage -60 ... +80 °C |
| Near Contactor for Operation in Free Air -40 ... 70 °C | |
| Resistencia climática | Category B according to IEC 60947-1 Annex Q |
| Altitud máxima de funcionamiento permisible | Without Derating 3000 m |
| Resistencia a los golpes según IEC 60068-2-27 | Closed, Shock Direction: B1 25 g |
| Open, Shock Direction: B1 5 g | |
| Shock Direction: A 30 g | |
| Shock Direction: B2 15 g | |
| Shock Direction: C1 25 g | |
| Shock Direction: C2 25 g | |
| Resistencia a las vibraciones según IEC 60068-2-6 | 4g Closed Position & 2g Open position 5 ... 300 Hz |
| Material Compliance | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 2CMT2021-006202 |
| Información sobre RoHS | 2CMT2021-006277 |
| Estado de RoHS | Following EU Directive 2011/65/EU |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006525 |
| WEEE B2C / B2B | Business To Business |
| Categoría RAEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Circular Value | |
| Instrucciones para el final de la vida | 1SBC101080M6801 |
| Eco Transparency | |
| Declaración Ambiental de Producto - EPD | 1SBD250584E3000 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado ABS | ABS_20-2060694-PDA |
| Certificado BV | BV_2634H24899C0 |
| Certificado CB | CB_SE-93051M2 |
| Certificado CCC | 2020980303000185 |
| Certificado CQC | CQC2019010303267993 |
| Declaración de conformidad - CCC | CQC2011010303465426 |
| Declaración de conformidad - CE | 1SBD250005U1000 |
| Declaración de conformidad - UKCA | 1SBD250036U1000 |
| Certificado DNV | DNV_TAE00001BV-5 |
| Certificado EAC | EAC_RU C-FR ME77 B03544 |
| Certificado GOST | GOST_POCCFR.ME77.B06804.pdf |
| Certificado LR | LRS_LR2003684TA-02 |
| Certificado RINA | RINA_ELE240318XG |
| Certificado RMRS | RMRS_1802702280 |
| Certificado UL | UL_20180227_E252354_2_1 |
| Tarjeta de listado UL | UL_E252354 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | box 1 piece |
| Embalaje Nivel 1 Ancho | 87 mm |
| Embalaje Nivel 1 Largo | 113 mm |
| Embalaje Nivel 1 Alto | 47 mm |
| Embalaje Nivel 1 Peso | 0.36 kg |
| Embalaje Nivel 1 EAN | 3471523100343 |
| Embalaje Nivel 2 Unidades | box 18 piece |
| Embalaje Nivel 2 Ancho | 250 mm |
| Embalaje Nivel 2 Largo | 300 mm |
| Embalaje Nivel 2 Alto | 315 mm |
| Embalaje Nivel 2 Peso | 12.96 kg |
| Paquete Nivel 3 Unidades | 864 piece |
| Clasificaciones | |
| Código de clasificación de objetos | K |
| ETIM 4 | EC000196 - Contactor relay |
| ETIM 5 | EC000196 - Contactor relay |
| ETIM 6 | EC000196 - Contactor relay |
| ETIM 7 | EC000196 - Contactor relay |
| ETIM 8 | EC000196 - Contactor relay |
| Clase electrónica | V11.0 : 27371001 |
| UNSPSC | 39121529 |
| Código de categoría granular de IDEA (IGCC) | 4763 >> Power contactor, DC switching |
| Número E (Finlandia) | 3706451 |
| Característica | Valor |
|---|---|
| Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) | 250 V |
| Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) | 250 V |
| Voltaje nominal de suministro piloto de piloto para CC (EF003980) | 250 V |
| Tipo de tensión de accionamiento (EF008242) | CA/CC |
| Corriente de funcionamiento nominal Ie, 400 V (EF001378) | 3 A |
| Tipo de conexión del circuito auxiliar (EF006820) | Conexión roscada |
| Método de montaje (EF000003) | Carril DIN/tornillo |
| Interfaz (EF000594) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 8 |
| Número de contactos auxiliares normalmente cerrados, conmutación retardada (EF007281) | 0 |
| Número de contactos auxiliares normalmente abiertos, extremo delantero (EF007282) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Con indicador LED (EF005950) | No |
| Funcionamiento manual (EF002978) | No |
