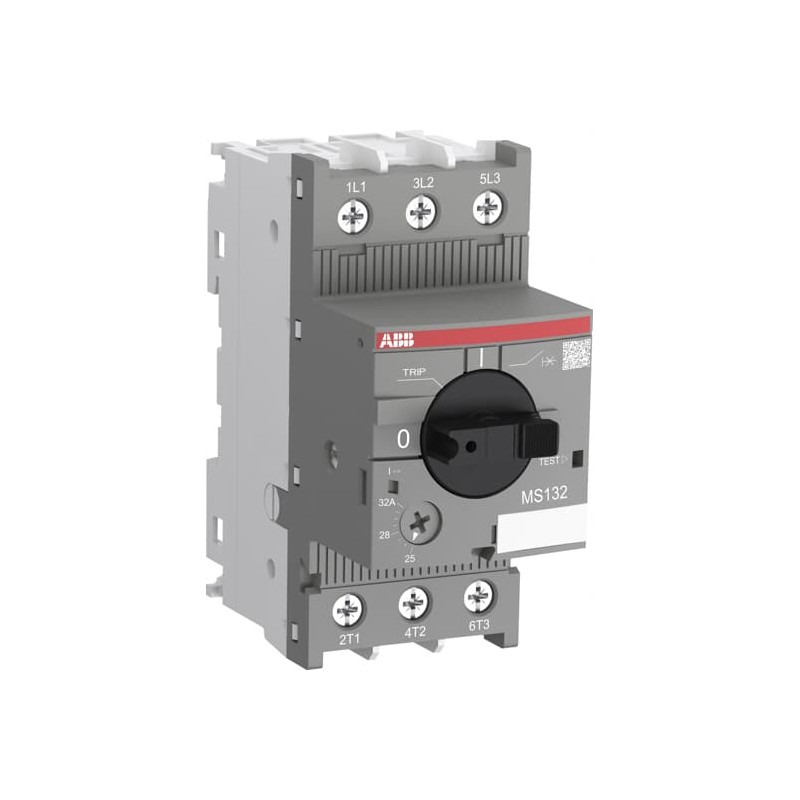

1SAM350000R1015 ABB MS132-32 GUARDAMOTOR REG.25-32A
1SAM350000R1015
ABB
MS132-32 GUARDAMOTOR REG.25-32A
MS132-32 Manual Motor Starter 25 ... 32 A
Componentes industriales de baja tensión > Disyuntor de protección del motor
Guardamotores > Guardamotores Mx116 y Mx132
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
productos relacionados
▲Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362010 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC131021D0202 |
| Instrucciones y manuales | 2CDC131022M6802 |
| Instrucciones y manuales (parte 2) | 2CDC131060M0202 |
| Instrucciones de uso Ex | 2CDC131063M6801 |
| Curva característica tiempo-corriente | 1SAM300505F0015 |
| I²t Característica | 1SAM300507F0001 |
| 1SAM300507F0003 | |
| Característica de la corriente de corte | 1SAM300508F0001 |
| 1SAM300508F0003 | |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Diagrama de dimensiones | 1SAM300402F0002 |
| Dimensiones | |
| Ancho del product | 45 mm |
| Alto del producto | 97.8 mm |
| Largo del product | 86.55 mm |
| Peso del product | 0.31 kg |
| Técnica | |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (230 V AC) 30 kA |
| (250 V DC) 3 Poles in Series 10 kA | |
| (400 V AC) 30 kA | |
| (440 V AC) 30 kA | |
| (500 V AC) 10 kA | |
| (690 V AC) 3 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (230 V AC) 50 kA |
| (400 V AC) 50 kA | |
| (440 V AC) 30 kA | |
| (500 V AC) 10 kA | |
| (690 V AC) 3 kA | |
| Ajuste de la corriente de cortocircuito instantánea nominal (Ii) | 480 A |
| Rango de ajuste | 25 ... 32 A |
| Potencia operativa nominal AC-3 (Pe) | (400 V) Trifásico 15 kW |
| Potencia operativa nominal AC-3e (Pe) | (400 V) Trifásico 15 kW |
| Tensión nominal de operación | Main Circuit 690 V AC |
| Main Circuit 250 V DC | |
| Corriente nominal de funcionamiento (Ie) | 32 A |
| Corriente nominal de funcionamiento AC-3 (Ie) | 32 A |
| Corriente nominal de funcionamiento AC-3e (Ie) | 32 A |
| Corriente nominal de funcionamiento DC-5 (Ie) | 32 A |
| Frecuencia nominal (f) | Main Circuit 50 Hz |
| Main Circuit 60 Hz | |
| Frecuencia de funcionamiento (fsw) | 0 ... 400 Hz |
| Tensión nominal soportada por impulsos (Uimp) | Main Circuit 6 kV |
| Tensión nominal de aislamiento (Ui) | 690 V |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 1.9 ... 3.1 W |
| Número de polos | 3P |
| Corriente térmica convencional de aire libre (Ith) | Circuito Principal 32 A |
| Grado de protección | Housing IP20 |
| Main Circuit Terminals IP10 | |
| Grado de contaminación | 3 |
| Durabilidad eléctrica | 50000 cycle |
| Durabilidad mecánica | Nr. Operations 100000 cycle |
| Tipo de terminal | Terminales de tornillo |
| Capacidad de conexión del circuito principal | Flexible con férula 1/2x 0.75 ... 6 mm² |
| Flexible con férula aislada 1/2x 0.75 ... 6 mm² | |
| Flexible 1/2x 1 ... 2.5 mm² | |
| Flexible 1/2x 2.5 ... 6 mm² | |
| Rígido 1/2x 1 ... 2.5 mm² | |
| Rígido 1/2x 2.5 ... 6 mm² | |
| Par de apriete | Main Circuit 2 N·m |
| Longitud de pelado del cable | Circuito Principal 10 mm |
| Destornillador recomendado | Pozidriv 2 |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Distancia mínima de montaje | Electrical Conductive Board, Horizontal - Up to 400 V 0 mm |
| Electrical Conductive Board, Horizontal - Up to 690 V 1.5 mm | |
| Electrical Conductive Board, Vertical 75 mm | |
| Other Device Same Type, Horizontal 0 mm | |
| Other Device Same Type, Vertical 150 mm | |
| Tipo de actuador | Rotary Handle |
| Indicación de la posición del contacto | ON / OFF / TRIP |
| Normas | IEC/EN 60947-1 |
| IEC/EN 60947-2 | |
| IEC/EN 60947-4-1 | |
| UL 60947-1 | |
| UL 60947-4-1 | |
| IEC 60335-2-40 A2L | |
| Observaciones | UL508 Self-Protected Combination Motor Controller (Type E) in combination with feeder block S1-M3-xx |
| Técnica UL/CSA | |
| Capacidad de corriente de cortocircuito (SCCR) | Controladores combinados autoprotegidos manuales (tipo E), (480Y / 277 V AC) 30 kA |
| Cualquier fusible o disyuntor listado por UL, instalaciones de grupo (480 V CA) 35 kA | |
| Cualquier fusible o disyuntor listado por UL, instalaciones de grupo (600 V CA) 35 kA | |
| Cualquier fusible o disyuntor listado por UL, desconexión del motor (480 V CA) 30 kA | |
| Cualquier fusible o disyuntor listado por UL, desconexión del motor (600 V CA) 18 kA | |
| Cualquier fusible o disyuntor listado por UL, protección de conductores de derivación en instalaciones grupales (480Y / 277 V AC) 30 kA | |
| Cualquier fusible o disyuntor listado por UL, protección de conductor de derivación en instalaciones grupales (600Y / 347 V CA) 18 kA | |
| Tensión máxima de funcionamiento UL/CSA | Main Circuit 600 V AC |
| Potencia nominal UL/CSA | (200 V AC) Three Phase 7.5 Hp |
| (208 V AC) Three Phase 10 Hp | |
| (220 ... 240 V AC) Three Phase 10 Hp | |
| (440 ... 480 V AC) Three Phase 20 Hp | |
| (550 ... 600 V AC) Three Phase 25 Hp | |
| Amperios a plena carga Uso del motor | (200 V AC) Three Phase 25.3 A |
| (208 V AC) Three Phase 30.8 A | |
| (220 ... 240 V AC) Three Phase 28 A | |
| (440 ... 480 V AC) Three Phase 27 A | |
| (550 ... 600 V AC) Three Phase 27 A | |
| Rotor bloqueado Amperios | (200 V AC) Three Phase 146 A |
| (208 V AC) Three Phase 179 A | |
| (220 ... 240 V AC) Three Phase 162 A | |
| (440 ... 480 V AC) Three Phase 145 A | |
| (550 ... 600 V AC) Three Phase 146 A | |
| Clasificación de uso general UL/CSA | (600 V AC) 32 A |
| Capacidad de conexión del circuito principal UL/CSA | Flexible 1/2x 16-8 AWG |
| Varado 1/2x 16-8 AWG | |
| Par de apriete UL/CSA | Main Circuit 18 in·lb |
| Ambiente | |
| Temperatura ambiente | Around the Enclosure 0 ... +40 °C |
| Funcionamiento -25 ... +70 °C | |
| Operation Compensated -25 ... +60 °C | |
| Almacenamiento -50 ... +80 °C | |
| Compensación de la temperatura del aire ambiente | Sí |
| Altitud máxima de funcionamiento permisible | 2000 m |
| Resistencia a los golpes según IEC 60068-2-27 | Pulso de 11 ms 25g |
| Resistencia a las vibraciones según IEC 60068-2-6 | 5g 3 ... 150 Hz |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SAA963005-4502 |
| Información sobre RoHS | 1SAA963006-4502 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006539 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| ABB EcoSolutions | |
| Instrucciones de desmontaje al final de la vida útil | 1SAC200332H0001 |
| Declaración Ambiental de Producto - EPD | 1SAC200360H0001 |
| 1SAC200385H0001 | |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SAA963000-4601 |
| Certificado ABS | 1SAA963001-0101 |
| Certificado ATEX | 1SAA963000-3902 |
| Certificado BV | 1SAA963001-0202 |
| Certificado CB | 1SAA963002-2002 |
| 1SAA963007-2002 | |
| Certificado CCC | 2024010307654702 |
| 2024010307658958 | |
| Certificado CQC | CQC2010010307387700 |
| CQC2019010307243864 | |
| Característica de la corriente de corte | 1SAM300508F0001 |
| 1SAM300508F0003 | |
| Declaración de conformidad - CCC | 2020980307003526 |
| 2020980307003041 | |
| Declaración de conformidad - CE | 1SAD101100-3402 |
| Declaración de conformidad - UKCA | 1SAD201100-3402 |
| Certificado DNV GL | 1SAA963001-0304 |
| Certificado EAC | 1SAA963000-2701 |
| Certificado IECEx | 1SAA963000-4001 |
| Certificado KC | 1SAA963002-1502 |
| Certificado LR | 1SAA963001-0502 |
| Certificado RINA | 1SAA963002-0802 |
| Certificado RMRS | 1SAA918000-0704 |
| Certificado UL | E137861-20090225 |
| E345003-20090225 | |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 92 mm |
| Embalaje Nivel 1 Largo | 102 mm |
| Embalaje Nivel 1 Alto | 50 mm |
| Embalaje Nivel 1 Peso | 0.325 kg |
| Embalaje Nivel 1 EAN | 4013614400155 |
| Embalaje Nivel 2 Unidades | cartón 40 piece |
| Embalaje Nivel 2 Ancho | 280 mm |
| Embalaje Nivel 2 Largo | 395 mm |
| Embalaje Nivel 2 Alto | 210 mm |
| Embalaje Nivel 2 Peso | 13.386 kg |
| Nivel de paquete 2 EAN | 4013614409059 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | F |
| ETIM 9 | EC000074 - Motor protection circuit-breaker |
| ETIM 10 | EC000074 - Motor protection circuit-breaker |
| Clase electrónica | V11.0 : 27370401 |
| UNSPSC | 39121521 |
| Código de categoría granular de IDEA (IGCC) | 4731 >> Manual Starters |
| Número E (Finlandia) | 3705999 |
| Número E (Noruega) | 4364083 |
| Número E (Suecia) | 3112130 |
| Característica | Valor |
|---|---|
| Ajuste actual de liberación de sobrecarga (EF002336) | 25 A |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 480 A |
| Con protección de sobrecarga térmica (EF006233) | Sí |
| Sensible a fallo de fase (EF007400) | Sí |
| Técnica de liberación (EF007007) | Termomagnético |
| Tensión nominal de funcionamiento (EF001435) | 250 V |
| Intensidad nominal permanente Iu (EF001389) | 32 A |
| Potencia de funcionamiento nominal a 230 V CA-3 (EF007025) | 15 kW |
| Potencia de funcionamiento nominal en CA-3, 400 V (EF001364) | 15 kW |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión roscada |
| Ejecución del elemento accionador (EF006976) | Botón giratorio (mando) |
| Construcción del dispositivo (EF008240) | Dispositivo completo en carcasa |
| Con interruptor auxiliar integrado (EF001387) | No |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 3 |
| Corriente límite nominal de cortocircuito en la corriente de corte a 400 V CA (EF007049) | 50 kA |
| Grado de protección (IP) (EF005474) | IP20 |
| Altura (EF000040) | 97.8 mm |
| Anchura (EF000008) | 45 mm |
| Profundidad (EF000049) | 86.55 mm |
