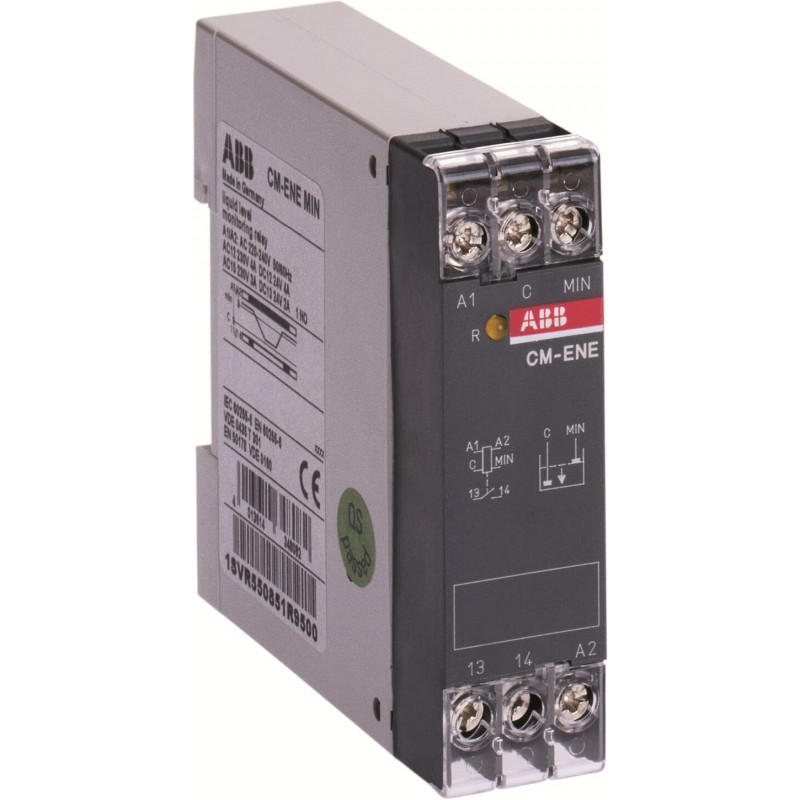

1SVR550855R9500 ABB MONITOR NIVEL LIQUIDOS 24VCA
1SVR550855R9500
ABB
MONITOR NIVEL LIQUIDOS 24VCA
CM-ENE MIN Liquid level relay 1n/o, 24VAC
Relés > Dispositivo de control de nivel / llenado
Relés electrónicos > Monitorización
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4013614349928 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC110004C0210_02 |
| Instrucciones y manuales | 1SVC550520M0000 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Dimensiones | |
| Ancho del product | 22.5 mm |
| Alto del producto | 78 mm |
| Largo del product | 78.5 mm |
| Peso del product | 0.106 kg |
| Técnica | |
| Función | Draining monitoring |
| Subfunción | Dry running protection |
| Número de electrodos | 2 |
| Rango de medición | 0 ... 100 kΩ |
| Tensión nominal de alimentación de control (Us) | 24 V AC |
| Frecuencia nominal (f) | Supply Circuit 50/60 Hz |
| Salida | 1 N/O Contact |
| Tipo de terminal | Terminales de tornillo |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 4 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 4 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Tensión nominal soportada por impulsos (Uimp) | Measuring Circuit / Output Circuit 4 kV |
| Supply Circuit / Measuring Circuit 4 kV | |
| Supply Circuit / Output Circuit 4 kV | |
| Tensión nominal de aislamiento (Ui) | Circuito de medición / Circuito de salida 250 V |
| Circuito de alimentación / Circuito de medición 250 V | |
| Circuito de alimentación / Circuito de salida 250 V | |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Dispositivos de protección contra cortocircuitos | Output Circuit NO - F Type Fuses 10 A |
| Capacidad de conexión | Flexible con férula 2x 0.75 ... 1.5 mm² |
| Flexible 2x 1 ... 1.5 mm² | |
| Rígido 2x 0.75 ... 1.5 mm² | |
| Par de apriete | 0.6 ... 0.8 N·m |
| Longitud de pelado del cable | 10 mm |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC/EN 61000-6-2 | |
| IEC/EN 61000-6-3 | |
| UL 508 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 300 V AC |
| Clasificación de los contactos UL/CSA | B300 |
| Capacidad de conexión UL/CSA | Flexible con férula 2x 18-16 AWG |
| Flexible 2x 18-16 AWG | |
| Rígido 2x 18-16 AWG | |
| Par de apriete UL/CSA | 7.08 in·lb |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -20 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| SCIP | 7e2afe37-40b2-46f9-933b-88d78bd639a9 Germany |
| SCIP simplificado | 0f865f55-7192-4d3d-b3a3-9def89e56fe1 Bulgaria |
| 1fa6fca1-8ba6-4e49-9b38-259c4abd6fad Spain | |
| 1a9a3314-6437-40bd-9e2a-6dfb6f91a094 Germany | |
| 42b6eced-b59e-4745-a37d-076ab620ed64 Finland | |
| f1c8ca6a-103d-4556-a6c7-886dbdea074f Poland | |
| 499aa4ba-0edc-436e-acf5-618e3f461656 Czech Republic | |
| 85cb361a-ec62-4f80-b6d1-4d9441cbd8a9 Poland | |
| 4d6eaec0-e8a9-4a7d-8314-3ec378aa4f9e Denmark | |
| 523de355-3d77-4193-8721-5b51afd91c3d Germany | |
| 0d4bcb2a-d3ce-4bec-a1e2-62af8e0e2ce4 Estonia | |
| ee5e01eb-65c0-4ab1-b954-deb8a94173a0 Italy | |
| 30bbcd09-1d49-4521-9421-36f396002ad0 Germany | |
| 2f1b7fe7-5522-4f5a-8f85-34c31217ca6e Netherlands | |
| 12a13c37-b099-4210-824b-3206184c5857 Norway | |
| f6759eb0-dd33-4a24-ab4e-fa439d640d1e Greece | |
| d5a2adce-c123-4f72-a3a6-6e7e3f49d4d6 Croatia | |
| 73b31fe8-fec8-4f9a-940b-561ceaaa1a45 Sweden | |
| 66ee5090-8334-4958-9a42-6ac1d2de7519 France | |
| 1b898c44-327d-4d7e-bcae-85690934a2ca Portugal | |
| 306c2a13-e0be-4098-9c6a-1b0f80a4fa2b Hungary | |
| 921fd37a-5684-4e52-b1f7-0db9c639d5b4 Belgium | |
| c0b4d70a-6f6d-4fb7-a597-f5a61f38e917 France | |
| e5e01b7b-0b6e-419e-a7c0-ebeaa66b413a Poland | |
| 38e84872-742f-45b4-96e3-cd0f943799a4 Germany | |
| 47918f2b-7274-4797-9cb5-9ab23137e18e Sweden | |
| e32c3249-6834-4c19-ae87-17bfebd384d8 Belgium | |
| 60e1f36b-d88f-491f-9a80-0a88bde93a1c Hungary | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CB | CB_DK-8880 |
| Certificado CCC | CCC_2013010303605960 |
| Certificado CQC | CQC2013010303605960 |
| Certificado cUL | cUL508_E140448 |
| Declaración de conformidad - CCC | 2020980303000202 |
| Declaración de conformidad - CE | 1SVD981024-00 |
| Declaración de conformidad - UKCA | 1SVD981024-10 |
| Certificado UL | UL508_E140448 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 23 mm |
| Embalaje Nivel 1 Largo | 82 mm |
| Embalaje Nivel 1 Alto | 82 mm |
| Embalaje Nivel 1 Peso | 0.118 kg |
| Embalaje Nivel 1 EAN | 4013614349928 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | B |
| ETIM 7 | EC001447 - (Fill) level monitoring relay |
| ETIM 8 | EC001447 - (Fill) level monitoring relay |
| ETIM 9 | EC001447 - (Fill) level monitoring relay |
| Clase electrónica | V11.0 : 27371813 |
| UNSPSC | 39122331 |
| Número E (Finlandia) | 2712852 |
| Número E (Noruega) | 4187266 |
| Número E (Suecia) | 3860803 |
| Característica | Valor |
|---|---|
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Con abrazaderas extraíbles (EF003340) | No |
| Número de entradas de electrodos (EF003427) | 2 |
| Tiempo mín. de retardo de extracción ajustable (EF008195) | 0 s |
| Tiempo máx. de retardo de atracción admisible (EF008194) | 0 s |
| Tiempo mínimo de retardo de desconexión ajustable (EF008192) | 0 s |
| Tiempo máximo de retardo de desconexión permitido (EF008191) | 0 s |
| Sensibilidad de respuesta ajustable (EF003429) | Sí |
| Principio de medición física (EF008238) | Conductor |
| En cascada (EF000507) | No |
| Anchura (EF000008) | 22.5 mm |
| Altura (EF000040) | 78 mm |
| Profundidad (EF000049) | 78.5 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF ABB Time Relays CT-C CT-S CT-D 2024 EN.pdf | 47 Mbytes |
|
| MONITOR NIVEL LIQUIDOS 24VCA - ABB - CM-ENE MIN - 1SVR550855R9500 | 87 Kbytes |
|
| CM-ENE MIN 1SVR550855R9500 ABB MONITOR NIVEL LIQUIDOS 24VCA | 65 Kbytes |
|
