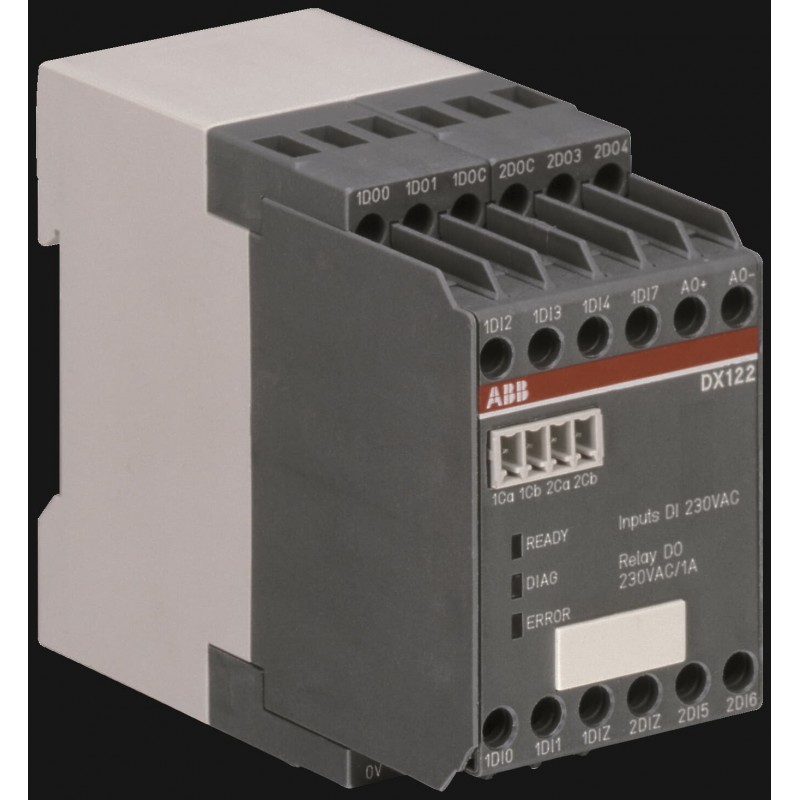

1SAJ622000R0101 ABB MOD.EXPANSION DX122-FBP.0
1SAJ622000R0101
ABB
MOD.EXPANSION DX122-FBP.0
DX122-FBP.0 IO-Module for UMC100 DI 110/230VAC, supply 24VDC
Componentes industriales de baja tensión > Módulo de expansión para dispositivo de gestión del motor
Relés electrónicos > UMC y accesorios
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
productos relacionados
▲Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| ID del producto de sustitución (NUEVO) | 1SAJ622000R0102 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85389091 |
| Tipo de producto principal | DX1 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC135032D0204 |
| Instrucciones y manuales | 1SAC200308M0001 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Datos de EPLAN | 9AAC159135_EPLAN |
| Dimensiones | |
| Ancho del product | 45 mm |
| Largo del product | 102 mm |
| Alto del producto | 78 mm |
| Peso del product | 0.22 kg |
| Técnica | |
| Capacidad de conexión | 1x 0.75-2.5 mm² |
| Posición de montaje | Any |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Grado de contaminación | 3 |
| Pérdida de potencia | Aproximadamente 2 W |
| Tensión nominal de alimentación de control (Us) | 24 V DC |
| Corriente nominal de funcionamiento AC-15 (Ie) | (240 V) 1.5 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (125 V) 0.22 A |
| (24 V) 1 A | |
| (250 V) 0.11 A | |
| Tensión nominal de operación | Auxiliary Circuit 12 ... 250 V AC/DC |
| Destornillador recomendado | Pozidriv 1 |
| Dispositivos de protección contra cortocircuitos | Auxiliary Circuit - gG Type Fuses 6 A |
| Normas | CAN/CSA C22.2 No.14 |
| IEC/EN 60947-1 | |
| IEC/EN 60947-5-1 | |
| IEC/EN 61131-2 | |
| UL 508 | |
| Subfunción | 0 - 10 V |
| Adecuado para | UMC100-FBP.0 |
| Tipo de terminal | Terminales de tornillo |
| Par de apriete | Auxiliary Circuit 0.22 N·m |
| Control Circuit 0.6 ... 0.8 N·m | |
| Longitud de pelado del cable | 7 mm |
| Técnica UL/CSA | |
| Capacidad de conexión UL/CSA | Flexible con férula 1x 18-14 AWG |
| Flexible 1x 18-14 AWG | |
| Rígido 1x 20-12 AWG | |
| Ambiente | |
| Temperatura ambiente | Almacenamiento -25 ... +70 °C |
| Funcionamiento 0 ... +55 °C | |
| Grado de protección | IP20 |
| Resistencia a los golpes según IEC 60068-2-27 | Pulso de 11 ms 150 m/s² |
| Resistencia a las vibraciones según IEC 60068-2-6 | 5g 3 … 150 Hz |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SAA983001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006538 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado ABS | 9AKK106930A7739 |
| Certificado ATEX | Not available |
| Certificado CB | 1SAA962001-2002 |
| Certificado CCC | CCC_2012010304541820 |
| Certificado CQC | CQC2012010304541820 |
| Certificado cULus | cULus_20220318_E48139 |
| Declaración de conformidad - CCC | 2020980304001299 |
| Declaración de conformidad - CE | 1SVD981039 |
| Certificado DNV | DNV_E-13261 |
| Certificado DNV GL | TAA000015X |
| Certificado GL | 1SAA962005-0401 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 45 mm |
| Embalaje Nivel 1 Largo | 102 mm |
| Embalaje Nivel 1 Alto | 78 mm |
| Embalaje Nivel 1 Peso | 0.22 kg |
| Embalaje Nivel 1 EAN | 4013614403729 |
| Clasificaciones y estándares externos | |
| Clase electrónica | V11.0 : 27370805 |
| Número E (Finlandia) | 3709076 |
| Número E (Noruega) | 4552561 |
| ETIM 6 | EC002613 - Extension module for motor management device |
| ETIM 7 | EC002613 - Extension module for motor management device |
| ETIM 8 | EC002613 - Extension module for motor management device |
| ETIM 9 | EC002613 - Extension module for motor management device |
| Código de categoría granular de IDEA (IGCC) | 3588 >> Fieldbus, decentr. periphery - digital I/O module |
| Código de clasificación de objetos | B |
| UNSPSC | 32151802 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF ABB Time Relays CT-C CT-S CT-D 2024 EN.pdf | 47 Mbytes |
|
| MOD.EXPANSION DX122-FBP.0 - ABB - DX122 - 1SAJ622000R0101 | 91 Kbytes |
|
| DX122 1SAJ622000R0101 ABB MOD.EXPANSION DX122-FBP.0 | 59 Kbytes |
|
