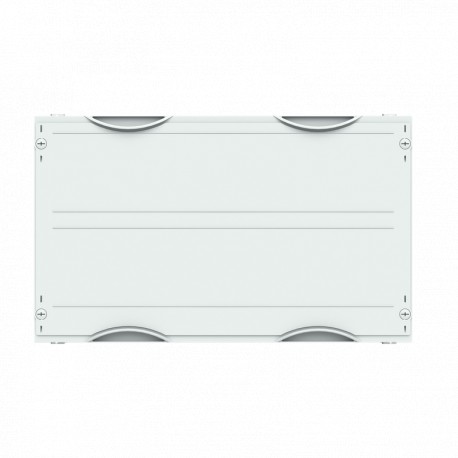

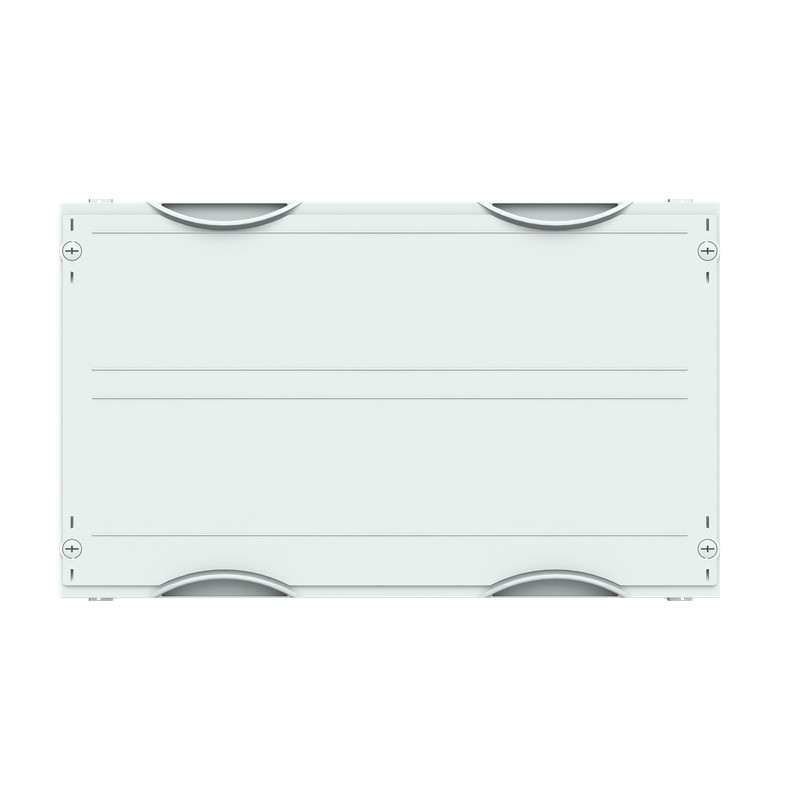

2CPX041738R9999 ABB MBS224 Kit barras 5P 360A,H 300 A 500
2CPX041738R9999
ABB
MBS224 Kit barras 5P 360A,H=300 A=500
Busbar system horizontal 300 mm x 500 mm x 200 mm , 000 , 2
Sistemas de distribución de energía / conmutadores > Tablero de distribución de barras colectoras
Cajas y armarios de distribución > CombiLine-M
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Técnica | |
|---|---|
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | 15 kA |
| Posición de la barra colectora | Centro Central |
| Número de polos | 5P |
| Módulo de caja Equipo | Excluye dispositivos |
| Marco de montaje de la caja | WR o EDF |
| Tipo de alojamiento | Interior fitting module |
| Recinto Tipo de altura | 000 |
| Tipo de contador | " |
| Accesorios disponibles | Sí |
| Unidades DIN Place | 48 |
| Tableros de control | 0 |
| Módulo Función | Busbar system horizontal |
| Eléctrica | |
| Tensión nominal de operación | Maximum 400 V |
| Tensión operativa | 400 V |
| Tensión nominal de aislamiento (Ui) | 690 V |
| Tensión nominal soportada por impulsos (Uimp) | 6 kV |
| Corriente nominal (In) | 360 A |
| Corriente nominal de corta duración Tensión baja (Icw) | 35 kA |
| Diseño | |
| Color | Gris claro |
| Número de módulos | 48 |
| Cumplimiento de Materiales | |
| Información sobre RoHS | 2CPC100019X0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Fecha de RoHS | 20240903 |
| Declaración REACH | 2CPC100005X0201 |
| Información REACH | Falso: no contiene sustancias > 0,1 porcentaje en masa |
| Fecha REACH | 20240902 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108468A3363 |
| SCIP | 609fd13f-6762-4d5a-aa50-68f23db0cf42 Germany |
| Categoría RAEE | Producto que no está incluido en el ámbito de aplicación de los RAEE |
| Dimensiones | |
| Ancho del product | 500 mm |
| Alto del producto | 300 mm |
| Largo del product | 200 mm |
| Peso del product | 1.99 kg |
| Anchura del campo | 2 |
| Profundidad incorporada (t2) | 200 mm |
| Ingeniería | |
| Datos de EPLAN | 9AAF623202_EPLAN |
| Clasificación | |
| Embalaje Nivel 1 Unidades | empaquetar 1 pieza |
| Embalaje Nivel 1 Peso | 1.99 kg |
| Certificados y Declaraciones (Número de Documento) | |
| Declaración de conformidad - CE | 2CPC100019X0201 |
| Instalación | |
| Instrucciones y manuales | 2CPC112286M5601 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CPC000001C0101 |
| 2CPC000002C0101 | |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC001896 - Distributor assembly busbars |
| ETIM 10 | EC001896 - Distributor assembly busbars |
| Clase electrónica | V11.0 : 27400610 |
| Código de clasificación de objetos | U |
| Normas | DIN EN 61439-3 |
| DIN EN 61439-2 | |
| Característica | Valor |
|---|---|
| Altura (EF000040) | 300 mm |
| Anchura (EF000008) | 500 mm |
| Profundidad (EF000049) | 200 mm |
| Con cubierta (EF000361) | Sí |
| Número de polos (EF001391) | 5 |
| Espaciamiento de carril (EF002638) | 40 mm |
| Altura de la barandilla (EF002639) | 12 mm |
| Espesor de la barra (EF002640) | 5 mm |
| Corriente nominal máxima (EF007926) | 360 A |
| Resistencia al cortocircuito (Icw) (EF002562) | 15 kA |
| Instalación de embarrado (EF009592) | Medio centro |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF 1SDC200061B0701 ABBAbilityEDCS FolletoGlobal BajaResolución ES.pdf | 4 Mbytes |
|
| MBS224 Kit barras 5P 360 A, H300 A500 - ABB - MBS224 - 2CPX041738R9999 | 83 Kbytes |
|
| MBS224 2CPX041738R9999 ABB MBS224 Kit barras 5P 360 A, H 300 A 500 | 70 Kbytes |
|
