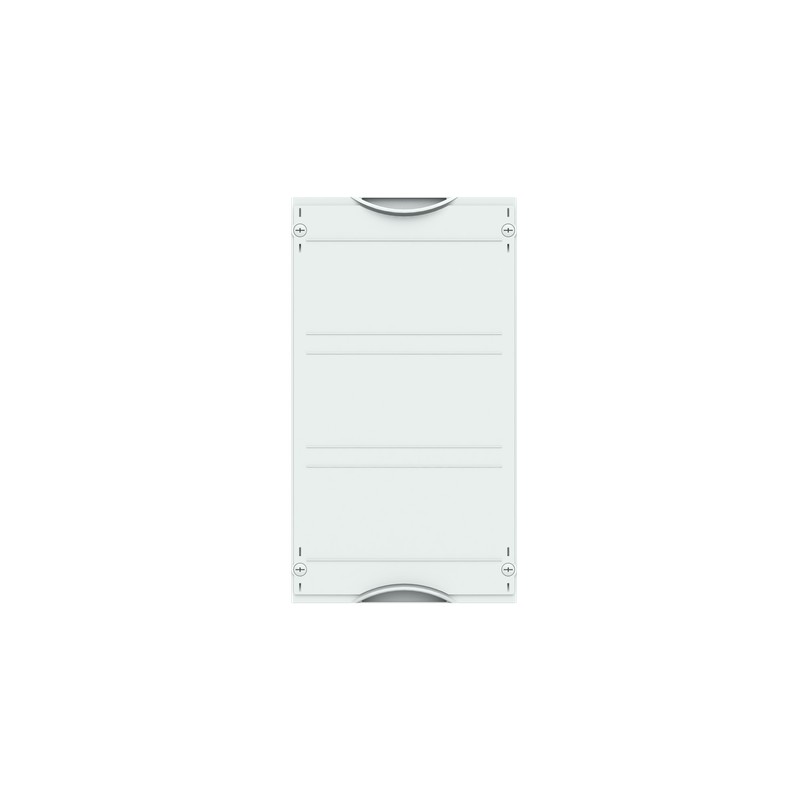

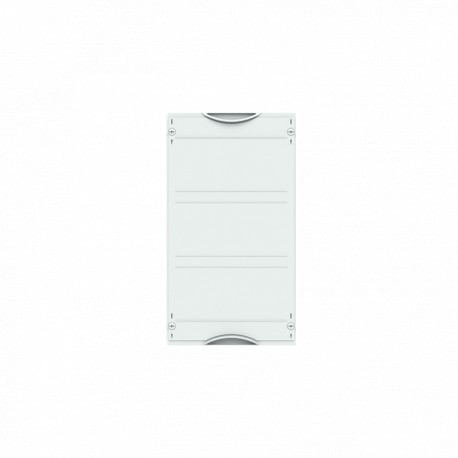

2CPX041830R9999 ABB MBR103 Kit barras 3P 630A,H 450 A 250
2CPX041830R9999
ABB
MBR103 Kit barras 3P 630A,H=450 A=250
Busbar system 60 mm horizontal 450 mm x 250 mm x 260 mm , 00 , 1
Sistemas de distribución de energía / conmutadores > Tablero de distribución de sistemas de fusibles NH
Cajas y armarios de distribución > CombiLine-M
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Técnica | |
|---|---|
| Número de polos | 3P |
| Número de interruptores-seccionadores de fusibles | 0 |
| Número de portafusibles de cuchilla | 0 |
| Número de carriles DIN para el montaje | 0 |
| Módulo de caja Equipo | Excluye dispositivos |
| Marco de montaje de la caja | WR |
| Dispositivo | D02, E27, E33 |
| Tipo de alojamiento | Interior fitting module |
| Recinto Tipo de altura | 00 |
| Tipo de fusible | Other |
| Tipo de contador | " |
| Accesorios disponibles | Sí |
| Unidades DIN Place | 36 |
| Tableros de control | 0 |
| Módulo Función | Busbar system 60 mm horizontal |
| Tamaño del fusible | Other |
| Eléctrica | |
| Tensión nominal de operación | Maximum 400 V |
| Tensión operativa | 400 V |
| Tensión nominal de aislamiento (Ui) | 690 V |
| Tensión nominal soportada por impulsos (Uimp) | 6 kV |
| Corriente nominal (In) | 630 A |
| Diseño | |
| Color | Gris claro |
| Número de módulos | 36 |
| Cumplimiento de Materiales | |
| Información sobre RoHS | 2CPC100019X0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Fecha de RoHS | 20250916 |
| Declaración REACH | 2CPC100005X0201 |
| Información REACH | Falso: no contiene sustancias > 0,1 porcentaje en masa |
| Fecha REACH | 20240902 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108468A3363 |
| Categoría RAEE | Producto que no está incluido en el ámbito de aplicación de los RAEE |
| Dimensiones | |
| Ancho del product | 250 mm |
| Alto del producto | 450 mm |
| Largo del product | 260 mm |
| Peso del product | 1.5 kg |
| Anchura del campo | 1 |
| Profundidad incorporada (t2) | 275 mm |
| Ingeniería | |
| Datos de EPLAN | 9AAF623204_EPLAN |
| Clasificación | |
| Embalaje Nivel 1 Unidades | empaquetar 1 pieza |
| Embalaje Nivel 1 Peso | 1.5 kg |
| Certificados y Declaraciones (Número de Documento) | |
| Declaración de conformidad - CE | 2CPC100019X0201 |
| Instalación | |
| Instrucciones y manuales | 2CPC112318M5601 |
| 2CPC104708M5601 | |
| Tipo de montaje | Rail system |
| Orientación del montaje | Horizontal |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CPC000001C0101 |
| 2CPC000002C0101 | |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC002286 - Distributor assembly Low Voltage HRC fuse systems |
| ETIM 10 | EC002286 - Distributor assembly Low Voltage HRC fuse systems |
| Clase electrónica | V11.0 : 27400619 |
| Código de clasificación de objetos | U |
| Normas | DIN EN 61439-3 |
| DIN EN 61439-2 | |
| Característica | Valor |
|---|---|
| Número de polos (EF001391) | 3 |
| Número de bases de fusibles NH (EF005575) | 0 |
| Acoplamiento de conductor neutro (EF005997) | No |
| Corriente nominal (EF000227) | 630 A |
| Método de montaje (EF000003) | Sistema de carriles |
| Tamaño de construcción (EF002566) | Otros |
| Con cubierta (EF000361) | Sí |
| Altura (EF000040) | 450 mm |
| Anchura (EF000008) | 250 mm |
| Profundidad (EF000049) | 260 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF 1SDC200061B0701 ABBAbilityEDCS FolletoGlobal BajaResolución ES.pdf | 4 Mbytes |
|
| MBR103 Kit barras 3P 630 A, H450 A250 - ABB - MBR103 - 2CPX041830R9999 | 84 Kbytes |
|
| MBR103 2CPX041830R9999 ABB MBR103 Kit barras 3P 630 A, H 450 A 250 | 65 Kbytes |
|
