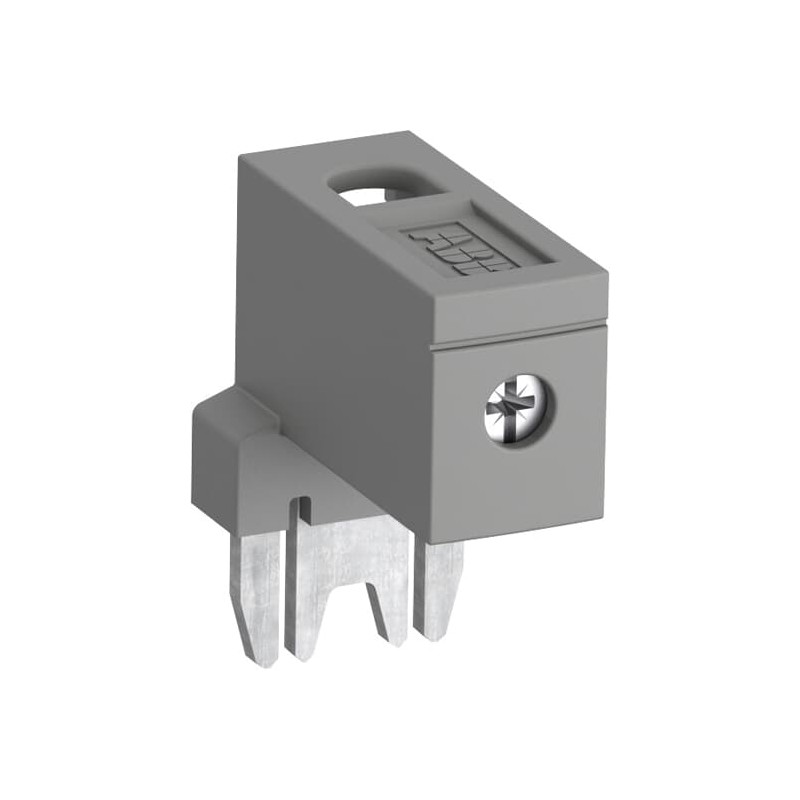

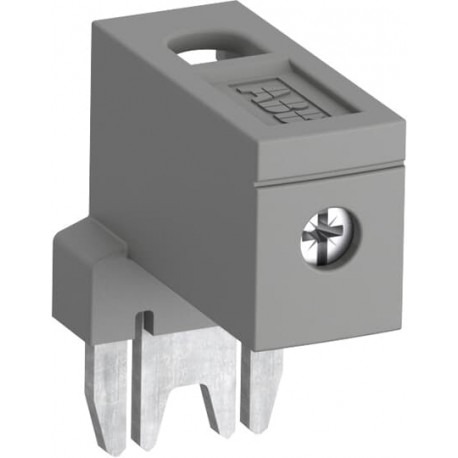

1SBN071305R1000 ABB LF16-4 PUENTE CONEXIÓN
1SBN071305R1000
ABB
2
LF16-4 PUENTE CONEXIÓN
LF16-4 Connecting Strip
Componentes industriales de baja tensión > Accesorios para la tecnología de conmutación de baja tensión
Contactores y relés térmicos > Contactores AF hasta 38 A
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
productos relacionados
▲Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 2 pieza |
| Código arancelario | 85369010 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SBC100214C0202 |
| Instrucciones y manuales | 1SBC101079M6801 |
| Instrucciones y manuales (parte 2) | 1SAC200017M0002 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Dimensiones | |
| Ancho del product | 21.4 mm |
| Largo del product | 33 mm |
| Alto del producto | 39.3 mm |
| Peso del product | 0.02 kg |
| Técnica | |
| Normas | IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1 |
| Frecuencia nominal (f) | Main Circuit 50 / 60 Hz |
| Capacidad de conexión del circuito principal | Flexible con férula 1x 2.5 ... 16 mm² |
| Flexible con férula aislada 1x 2.5 ... 16 mm² | |
| Rígido 1x 2.5 ... 25 mm² | |
| Longitud de pelado del cable | Circuito Principal 14 mm |
| Grado de protección | acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP20 |
| Destornillador recomendado | Main Circuit Pozidriv 2 |
| Main Circuit Flat Ø 5.5 mm | |
| Par de apriete | Main Circuit 2.5 N·m |
| Tipo de terminal | Terminales de tornillo |
| Adecuado para | AF09 |
| AF09Z | |
| AF12 | |
| AF12Z | |
| AF16 | |
| AF16Z | |
| AFC09 | |
| AFC12 | |
| AFC16 | |
| Nombre del producto | Connecting Strip |
| Técnica UL/CSA | |
| Capacidad de conexión del circuito principal UL/CSA | 1x 12-4 AWG |
| Par de apriete UL/CSA | Main Circuit 22 in·lb |
| Ambiente | |
| Grado de contaminación | 3 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 2CMT2021-006202 |
| Información sobre RoHS | 2CMT2021-006277 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006525 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Certificados y Declaraciones (Número de Documento) | |
| Declaración de conformidad - CE | 1SBD250021U1000 |
| Declaración de conformidad - UKCA | 1SBD250043U1000 |
| Certificado GOST | GOST_POCCFR.ME77.B07175.pdf |
| Certificado UL | UL-US-2150887-5 |
| UL-CA-2142658-5 | |
| Tarjeta de listado UL | UL_E312527 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | bolsa 2 pieza |
| Embalaje Nivel 1 Ancho | 90 mm |
| Embalaje Nivel 1 Largo | 160 mm |
| Embalaje Nivel 1 Alto | 24 mm |
| Embalaje Nivel 1 Peso | 0.04 kg |
| Embalaje Nivel 1 EAN | 3471523130890 |
| Clasificaciones y estándares externos | |
| ETIM 7 | EC002498 - Accessories for low-voltage switch technology |
| ETIM 8 | EC002498 - Accessories/spare parts for low-voltage switch technology |
| ETIM 9 | EC002498 - Accessories/spare parts for low-voltage switch technology |
| UNSPSC | 39121407 |
| Código de categoría granular de IDEA (IGCC) | 4538 >> Terminal strips |
| Número E (Suecia) | 3210252 |
| Característica | Valor |
|---|---|
| Tipo de accesorio/repuesto (EF000215) | Puente de conexionado |
| Accesorio (EF013236) | Sí |
| Recambio (EF013237) | No |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO PROTECCIÓN DE MOTORES ES.pdf | 31 Mbytes |
|
| LF16-4 PUENTE CONEXIÓN - ABB - LF16-4 - 1SBN071305R1000 | 83 Kbytes |
|
| LF16-4 1SBN071305R1000 ABB LF16-4 PUENTE CONEXIÓN | 54 Kbytes |
|
