ABBCerramientos y puertas enrollablesDISPOSITIVOS DE MANDO 2TLA020006R2100 ABB JSHD4-1 Modulo superior

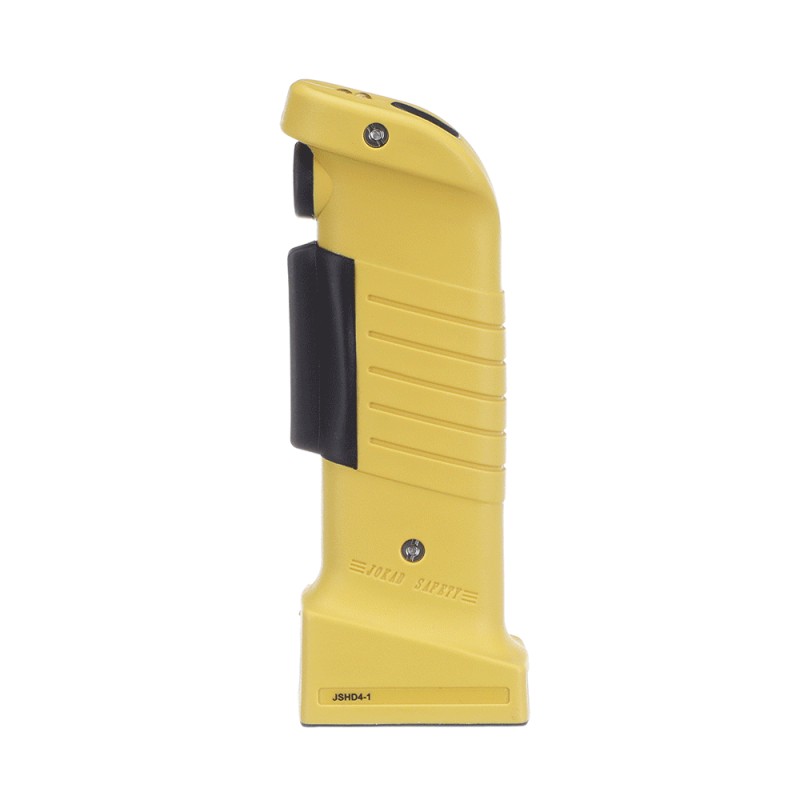

ABB 2TLA020006R2100 2TLA020006R2100 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

2TLA020006R2100 ABB JSHD4-1 Modulo superior

Referencia: 2TLA020006R2100

Fabricante: ABB

Descripción:

JSHD4-1 Modulo superior
JSHD4-1 Three-position handheld device - Top part

Categorías:

  • Sensores > Interruptor de aceptación
  • ABB > Cerramientos y puertas enrollables > Dispositivos de mando

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 247,31 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 25 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Clasificación
Cantidad mínima de pedido1 pieza
Código arancelario8536909599
Tipo de producto principalJSHD4
Nombre del productoThree-position handheld device - Top part
SubfunciónNo auxiliary button
Subfunción 2Holder for Eva (home position) with bottom part AL
Indicador de estadoNo
Descargas Populares
Ficha técnica, información técnica2TLC010001C0202
Dibujo dimensional CAD2CDC001079B0201
Vídeo de marketing2TLC010018N0201
Instalación
Instrucciones y manuales2TLC172072M0201
Diagrama de cableado2TLC010143D0201
Dimensiones
Largo del product340 mm
Alto del producto157 mm
Ancho del product56 mm
Peso del product0.139 kg
Dibujo dimensional CAD2CDC001079B0201
Información de Seguridad
Nivel de rendimiento (PL)Hasta e
Valor B10dOperations to Bottom Position 968 000
Operations to Middle Position 2 million
Técnica
Interfaz de comunicaciónContacts
Configuración de conexiónDepends on bottom part
Corriente de conmutación máximaMain Circuit 0.02 mA
Tensión de conmutación máximaMain Circuit 30 V
Capacidad mínima de conmutaciónMain Circuit 8 mA, 10 VDC
Número de contactos CO1
Número de contactos NC0
Número de contactos NO1
Corriente nominal de funcionamiento DC-12 (Ie)(24 V) 0.02 A
Tensión nominal de operación24 V DC
Ficha técnicaOperating force: Approx. 15 N for three-position button (ON), Approx. 45 N for three-position button (OFF), Approx. 2.5 N for top/front pushbutton; Mechanical service life: 1 million cycles, top to middle position, 100 000 cycles, middle to bottom position, and top/front push button
Técnica UL/CSA
Tipo de caja UL/CSA1
Ambiente
Temperatura ambienteFuncionamiento -10 ... +70 °C
Grado de protecciónIP65
MaterialHandle: Polyamide and Noryl
Rubber: Neoprene
Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108467A5658
Declaración REACH2CMT2022-006480
Información sobre RoHS2CMT2022-006499
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Ley de Control de Sustancias Tóxicas - TSCA2CMT2023-006522
WEEE B2C / B2BDe empresa a empresa
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)
Certificados y Declaraciones (Número de Documento)
Certificado CQCNo certification needed
Certificado cULus2TLC010062D0201
Declaración de conformidad - CE2TLC172022D0201
Declaración de conformidad - UKCA2TLC010152D0201
Información de Embalaje
Embalaje Nivel 1 Unidadescaja 1 pieza
Embalaje Nivel 1 Ancho0.286 m
Embalaje Nivel 1 Largo0.126 m
Embalaje Nivel 1 Alto0.103 m
Embalaje Nivel 1 Peso0.283 kg
Embalaje Nivel 1 EAN7350024459722
Clasificaciones y estándares externos
Clase electrónicaV11.0 : 27371238
ETIM 7EC002571 - Agreement switch
ETIM 8EC002571 - Agreement switch
ETIM 9EC002571 - Agreement switch
Código de categoría granular de IDEA (IGCC)5219 >> Switch part or accessory
UNSPSC39122221
Código de clasificación de objetosB

ETIM for 2TLA020006R2100 Sensores (EC002571)

CaracterísticaApertura forzada (EF006694)
ValorNo
CaracterísticaApto para funciones de seguridad (EF001597)
ValorSí
CaracterísticaControl de cortocircuito posible (EF007445)
ValorSí
CaracterísticaCon indicación de estado (EF001602)
ValorNo
CaracterísticaTipo de elemento de conmutación (EF003591)
ValorInterruptor de desconexión rápida
CaracterísticaCorriente de funcionamiento nominal Ie a CC-12, 24 V (EF007043)
Valor0.02 A
CaracterísticaNúmero de contactos normalmente abiertos (EF008256)
Valor1
CaracterísticaNúmero de contactos normalmente cerrados (EF008255)
Valor0
CaracterísticaNúmero de contactos inversores (EF008257)
Valor1
CaracterísticaNúmero de pulsadores adicionales (EF009213)
Valor0
CaracterísticaNivel de rendimiento según EN ISO 13849-1 (EF007399)
ValorNivel e
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP65
CaracterísticaGrado de protección (NEMA) (EF011959)
Valor1
