ABBCerramientos y puertas enrollablesDISPOSITIVOS DE MANDO 2TLA020001R1000 ABB JSHD2C Tipo E Interruptor 3 posiciones

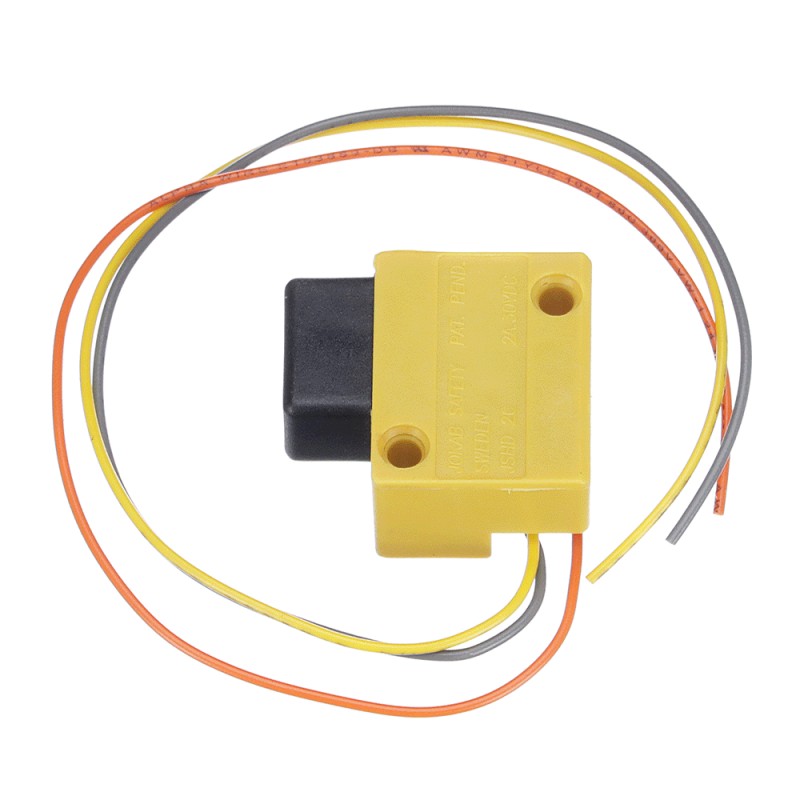

ABB 2TLA020001R1000 2TLA020001R1000 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

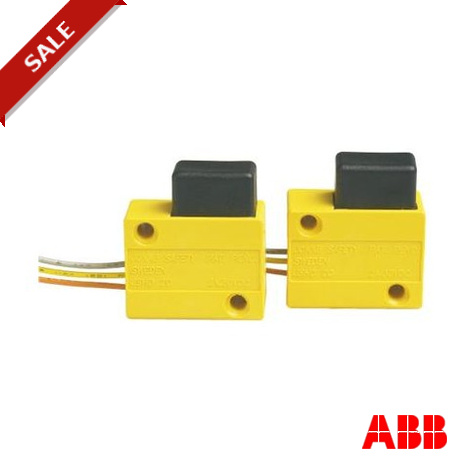

2TLA020001R1000 ABB JSHD2C Tipo E Interruptor 3 posiciones

Referencia: 2TLA020001R1000

Fabricante: ABB

Descripción:

JSHD2C Tipo E Interruptor 3 posiciones
JSHD2C type E Three-position single pushbutton

Categorías:

  • Sensores > Interruptor de aceptación
  • ABB > Cerramientos y puertas enrollables > Dispositivos de mando

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 43,70 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 7-8 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

MÁS INFORMACIÓN

Clasificación
Cantidad mínima de pedido1 pieza
Código arancelario85369095
Tipo de producto principalJSHD2
Nombre del productoThree-position single pushbutton
FunciónThree-position single pushbutton
Indicador de estadoNo
Descargas Populares
Ficha técnica, información técnica2TLC010097L0201
Dibujo dimensional CAD2CDC001079B0201
Vídeo de marketing2TLC010018N0201
Instalación
Instrucciones y manuales2TLC010097L0201
Dimensiones
Largo del product13.5 mm
Alto del producto29.25 mm
Ancho del product26.55 mm
Peso del product0.01 kg
Dibujo dimensional CAD2CDC001079B0201
Información de Seguridad
Agencia de certificaciónCE
cURus
Kiwa
Valor B10dOperations to Bottom Position 968 000
Operations to Middle Position 2 million
Técnica
Interfaz de comunicaciónContacts
Configuración de conexión3 leads, 190 mm each
Número de contactos NC1
Número de contactos NO1
Corriente nominal de funcionamiento DC-12 (Ie)(24 V) 0.02 A
Ficha técnicaFoff: 20 N; Mechanical service life: > 1 million cycles, top to middle position, > 100 000 cycles, middle to bottom position
Ambiente
Temperatura ambienteFuncionamiento -10 ... 55 °C
Almacenamiento -40 ... +85 °C
Grado de protecciónIP54
MaterialContact: Au
Housing: POM 20% GF (yellow)
Plunger: PBT (Black)
Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108467A5658
Declaración REACH2CMT2022-006480
Información sobre RoHS2CMT2022-006499
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Ley de Control de Sustancias Tóxicas - TSCA2CMT2023-006522
WEEE B2C / B2BDe empresa a empresa
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)
Certificados y Declaraciones (Número de Documento)
Certificado CQCNo certification needed
Certificado cULus2TLC010153D0201
Certificado de cURus2TLC010153D0201
Declaración de conformidad - CE2TLC172022D0201
Declaración de conformidad - UKCA2TLC010152D0201
Certificado SEMKO2TLC172032D0201
Información de Embalaje
Embalaje Nivel 1 Unidadesbolsa 1 pieza
Embalaje Nivel 1 Ancho100 mm
Embalaje Nivel 1 Largo170 mm
Embalaje Nivel 1 Alto14 mm
Embalaje Nivel 1 Peso0.01 kg
Embalaje Nivel 1 EAN7350024456837
Clasificaciones y estándares externos
Clase electrónicaV11.0 : 27371238
ETIM 7EC002571 - Agreement switch
ETIM 8EC002571 - Agreement switch
ETIM 9EC002571 - Agreement switch
Código de categoría granular de IDEA (IGCC)5210 >> Push button switch
UNSPSC39122216
Código de clasificación de objetosB

ETIM for 2TLA020001R1000 Sensores (EC002571)

CaracterísticaApertura forzada (EF006694)
ValorNo
CaracterísticaControl de cortocircuito posible (EF007445)
ValorNo
CaracterísticaCon indicación de estado (EF001602)
ValorNo
CaracterísticaTipo de elemento de conmutación (EF003591)
ValorInterruptor de desconexión rápida
CaracterísticaCorriente de funcionamiento nominal Ie a CC-12, 24 V (EF007043)
Valor0.02 A
CaracterísticaNúmero de contactos normalmente abiertos (EF008256)
Valor1
CaracterísticaNúmero de contactos normalmente cerrados (EF008255)
Valor1
CaracterísticaNúmero de contactos inversores (EF008257)
Valor0
CaracterísticaNúmero de pulsadores adicionales (EF009213)
Valor0
CaracterísticaEjecución de la conexión eléctrica (EF003961)
ValorOtros
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP54

DATASHEET - PDF

Título
Tamaño
Tipo
JSHD2C Tipo E Interruptor 3 posiciones - ABB - JSHD2C E - 2TLA020001R1000
80 Kbytes
JSHD2C E 2TLA020001R1000 ABB JSHD2C Tipo E Interruptor 3 posiciones
46 Kbytes
PDF CATÁLOGO DE SEGURIDAD ES
20 Mbytes
