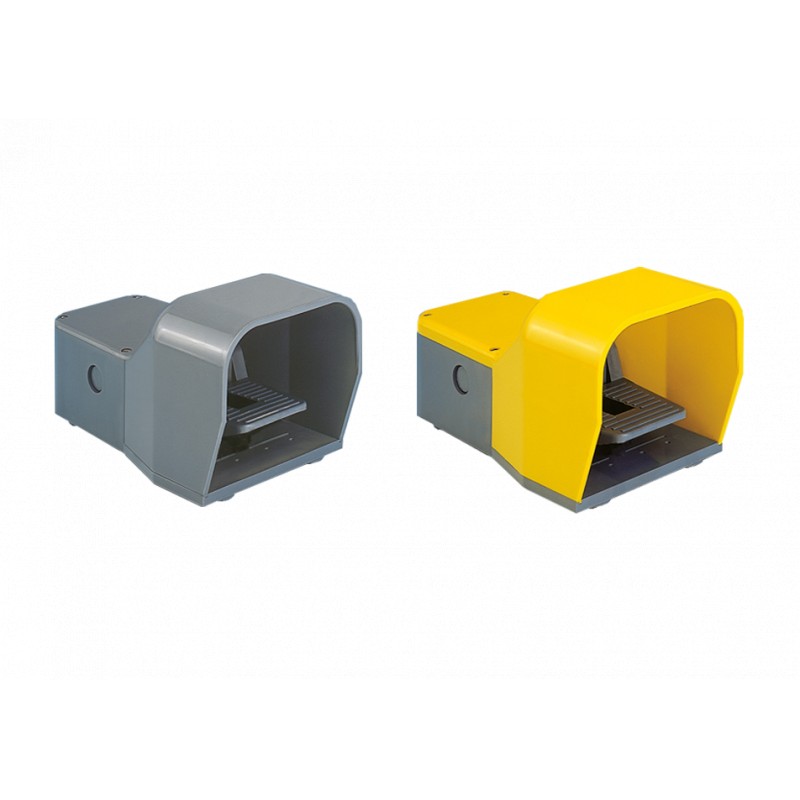

IPSG3A11 1SBV002306R1111 ABB IPSG3A11 pedal simple con encl
IPSG3A11
1SBV002306R1111
ABB
IPSG3A11 pedal simple con encl
IPSG3A11 Foot switch
Detectores y finales carrera > Finales de carrera FRCTLP
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SBC141157C0202 |
| Instrucciones y manuales | 1SBC141157C0202 |
| Dimensiones | |
| Ancho del product | 140 mm |
| Alto del producto | 138 mm |
| Largo del product | 280 mm |
| Peso del product | 1.2 kg |
| Technical | |
| Tipo de acción del elemento de contacto (según IEC 60947-5-1) | Non-overlapping slow action contacts |
| Par de accionamiento | acc. to IEC 60947-5-1 Min. 0.25 N·m |
| Resistencia climática | according to IEC 68-2-3 and salty mist according to IEC 68-2-11 |
| Corriente térmica convencional de aire libre (Ith) | acc. to IEC 60947-5-1, Θ = 40 °C 10 A |
| Capacidad de conexión | Bar AWG 20 ... AWG 14 mm² |
| Bar 0.5 ... 2.5 mm² | |
| Forma del elemento de contacto (según IEC 60947-5-1) | Za |
| Bornes de conexión (suministrados en posición abierta) | M3.5 (+,-) screw Phillips head n░1 with captive cable gland |
| Grado de protección | acc. to IEC 60529 IP65 |
| Protección contra descargas eléctricas según IEC 536 | Double insulation - Class II |
| Inflamabilidad según UL94 | V-0 |
| Durabilidad mecánica | 30 million |
| Número de contactos auxiliares NC | 1 |
| Número de contactos auxiliares NO | 1 |
| Número y tipo de prensaestopas inferiores | Pg 16 Cable Gland |
| Pilot Duty UL/CSA | A600 |
| Q600 | |
| Operación de apertura positiva de los contactos NC | Yes |
| Tensión nominal soportada por impulsos (Uimp) | 6 kV |
| Corriente nominal de funcionamiento AC-15 (Ie) | (400 V) NC 4 |
| (24 V) 10 A | |
| (130 V) 5.5 A | |
| Frecuencia nominal (f) | Supply Circuit 50 / 60 Hz |
| Tensión nominal de aislamiento (Ui) | acc. to IEC 60947-5-1 and VDE 0110 (Gr. C) 690 V |
| acc. to UL/CSA 600 V | |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 6 A |
| (110 V) 0.6 / 66 A | |
| (125 V) 0.55 A | |
| (250 V) 0.4 A | |
| Resistencia entre contactos | 25 E45 |
| Dispositivos de protección contra cortocircuitos | gG Type Fuses 10 A |
| Marcado de terminales | according to EN 50013 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -10 ... +70 °C |
| Almacenamiento -25 ... +80 °C | |
| Resistencia a los golpes según IEC 60068-2-27 | Half-sine Pulse for 11 ms, No Change in Contact Position 50 m/s² |
| Resistencia a las vibraciones según IEC 60068-2-6 | No Change in Position of Contacts Greater than 100 µs: 25g 10 ... 500 Hz |
| Material Compliance | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SBD251097E1000 |
| Información sobre RoHS | 1SBD251097E1000 |
| Estado de RoHS | Following EU Directive 2011/65/EU |
| WEEE B2C / B2B | Business To Business |
| Categoría RAEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CQC | CQC2004010305127663 |
| Certificado cUL | 9AKK107991A7379 |
| Declaración de conformidad - CCC | 2020980305001785 |
| Declaración de conformidad - CE | 1SBD250881U1000 |
| Declaración de conformidad - UKCA | 1SBD250885U1000 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | box 1 piece |
| Embalaje Nivel 1 Ancho | 160 mm |
| Embalaje Nivel 1 Largo | 300 mm |
| Embalaje Nivel 1 Alto | 160 mm |
| Embalaje Nivel 1 Peso | 1.37 kg |
| Embalaje Nivel 1 EAN | 3471522009784 |
| Clasificaciones | |
| ETIM 6 | EC001258 - Foot switch |
| ETIM 7 | EC001258 - Foot switch |
| ETIM 8 | EC001258 - Foot switch |
| Clase electrónica | V11.1 : 27371218 |
| UNSPSC | 39122222 |
| Código de categoría granular de IDEA (IGCC) | 5275 >> Foot switch |
