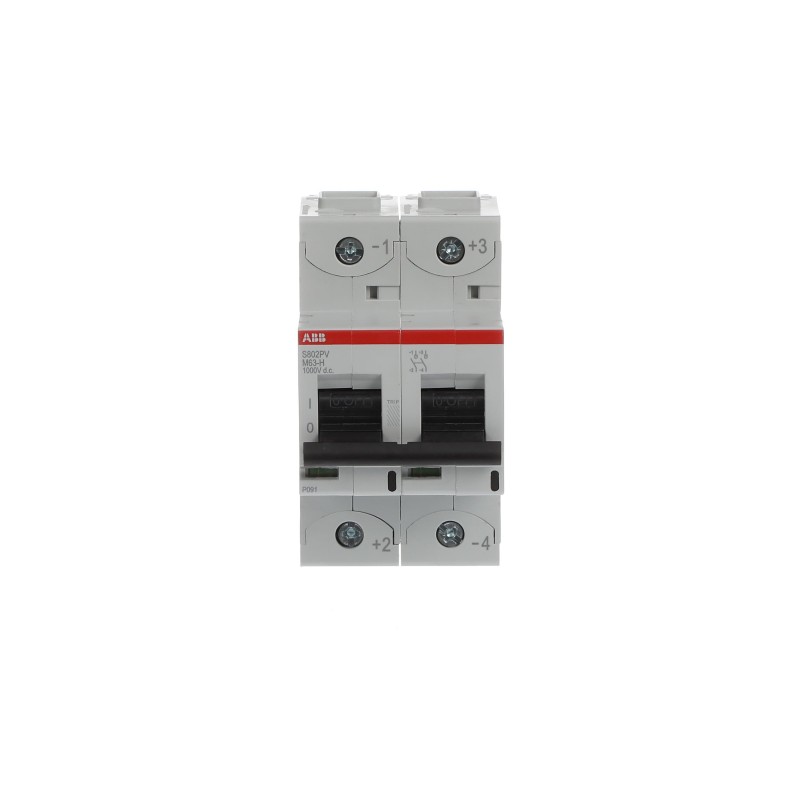

2CCP247205R0001 ABB Int.sec. S802PV-M63-H 2p 63A 1000 Vcc
2CCP247205R0001
ABB
Int.sec. S802PV-M63-H 2p 63A 1000 Vcc
Componentes industriales de baja tensión > Seccionador
Industrial > S800PV
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Declaración Ambiental de Producto - EPD | 9AKK108470A1698 |
| 9AKK108470A1697 | |
| Técnica | |
| Capacidad nominal de corte en cortocircuito (Icu) | (800 V DC) 5 kA |
| Capacidad nominal de producción de cortocircuitos (Icm) | (1000 V DC) 0.5 kA |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (800 V DC) 5 kA |
| Indicación de la posición del contacto | ON / OFF / TRIP |
| Número de polos | 2P |
| Número de interruptores | 8500 |
| Par de apriete | 3.5 N·m |
| Marcado del actuador | I / O |
| Destornillador recomendado | Pozidriv 2 |
| Capacidad de conexión | Flexible 0...50 mm² |
| Rígido 0...70 mm² | |
| Tipo de terminal | Terminales de tornillo |
| Eléctrica | |
| Tensión nominal de operación | 1000 V DC |
| Tensión nominal de aislamiento (Ui) | según IEC/EN 60664-1 1500 V DC |
| Tensión nominal soportada por impulsos (Uimp) | 8 kV |
| Corriente nominal (In) | 63 A |
| Corriente nominal de corta duración Tensión baja (Icw) | 1.5 kA |
| Corriente nominal ininterrumpida (Iu) | 63 A |
| Pérdida de potencia | Total 1.8 W |
| en condiciones nominales de funcionamiento por polo 0.9 W | |
| Categoría de sobretensión | IV |
| Diseño | |
| Material de la carcasa | Insulation group I, RAL 7035 |
| Color del elemento de control | Negro |
| Cumplimiento de Materiales | |
| Información sobre RoHS | 2CCC005117D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Fecha de RoHS | 20211214 |
| Declaración REACH | 9AKK108470A9089 |
| Información REACH | Falso: no contiene sustancias > 0,1 porcentaje en masa |
| Fecha REACH | 20250313 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108468A3363 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| WEEE B2C / B2B | De empresa a empresa |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -40 ... 70 °C |
| Almacenamiento -40 ... 70 °C | |
| Grado de protección | IP20 |
| Grado de contaminación | 2 |
| Resistencia a las vibraciones según IEC 60068-2-6 | 1 milímetro 2 - 13.2 Hz |
| 0.7g con carga 100% x Ie 13.2 - 100 Hz | |
| Resistencia a los golpes según IEC 60068-2-27 | 5 g |
| 30 ms | |
| Información medioambiental | 2CCY413207D0203 |
| Dimensiones | |
| Anchura en número de espacios modulares | 3 |
| Ancho del product | 54 mm |
| Alto del producto | 95 mm |
| Largo del product | 82.5 mm |
| Peso del product | 490 g |
| Profundidad incorporada (t2) | 82.5 mm |
| Ingeniería | |
| Datos de EPLAN | 9AAC172533_EPLAN |
| Clasificación | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Peso | 520 g |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CB | 9AKK107680A0853 |
| Certificado CCC | CQC2013010302632074 |
| Declaración de conformidad - CE | 2CCC005117D0201 |
| Certificado VDE | 9AKK107680A0854 |
| Instalación | |
| Instrucciones y manuales | 2CCC413016M0008 |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Posición de montaje | Any |
| Descargas Populares | |
| Ficha técnica, información técnica | 9AKK108468A9560 |
| 9AKK108468A9561 | |
| 9AKK108468A9562 | |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39121603 |
| Clase electrónica | V11.0 : 27371403 |
| Código de clasificación de objetos | F |
| Normas | IEC/EN 60947-3 |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de mantenimiento/reparación (EF006986) | No |
| Ejecución como interruptor de seguridad (EF006985) | No |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
| Ejecución como conmutador-inversor (EF009408) | No |
| Número de interruptores (EF005586) | 8500 |
| Intensidad nominal permanente Iu (EF001389) | 63 A |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 1.5 kA |
| Número de polos (EF001391) | 2 |
| Accionamiento motorizado opcional (EF007386) | No |
| Accionamiento motorizado integrado (EF006697) | No |
| Liberación de tensión opcional (EF007491) | Sí |
| Apto para montaje frontal de 4 orificios (EF007247) | No |
| Apto para montaje frontal central (EF007248) | Sí |
| Apto para la instalación del distribuidor (EF007262) | Sí |
| Apto para montaje intermedio (EF007264) | Sí |
| Color del elemento de accionamiento (EF007167) | Negro |
| Interbloqueable (EF006281) | No |
