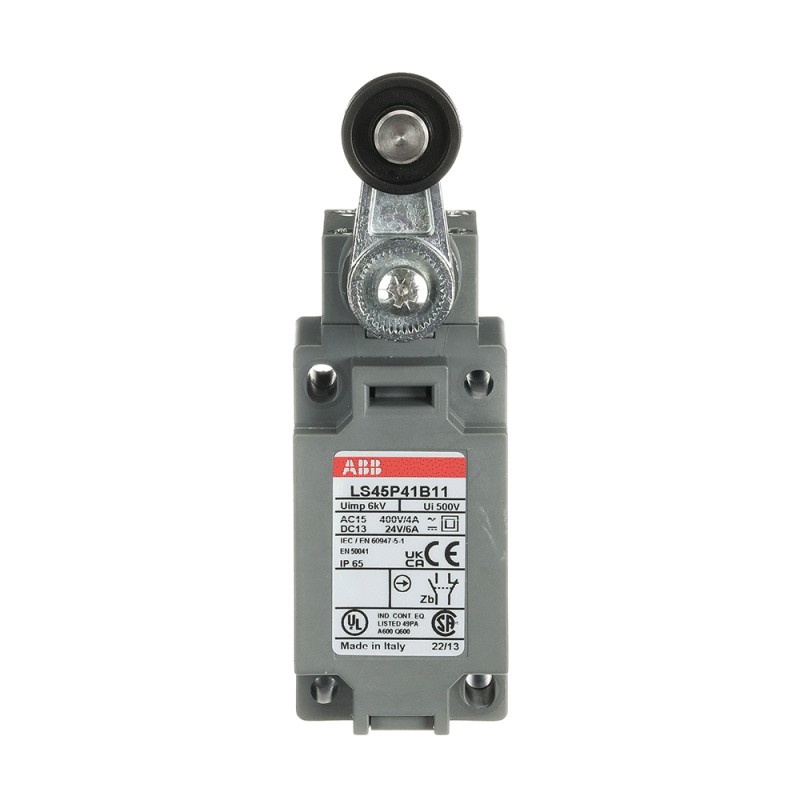

1SBV012441R1211 ABB Int.Fin.Carrera LS45P41B11
1SBV012441R1211
ABB
Int.Fin.Carrera LS45P41B11
LS45P41B11 Limit Switch
Sensores > Interruptor de posición individual
Detectores y finales carrera > Finales de carrera FRCTLP
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SBC141160C0201 |
| Instrucciones y manuales | 1SBC141160C0201 |
| Dimensiones | |
| Ancho del product | 41 mm |
| Alto del producto | 130 mm |
| Largo del product | 59 mm |
| Peso del product | 0.169 kg |
| Técnica | |
| Tipo de acción del elemento de contacto (según IEC 60947-5-1) | Snap Action Contacts |
| Velocidad de actuación | según IEC 60947-5-1 Max. 1.5 m/s |
| Par de accionamiento | según IEC 60947-5-1 Min. 0.15 N·m |
| Tipo de actuador | Ø 22 mm polyamide roller lever |
| Ajuste del cabezal angular | adjustable head every 90° |
| Ajuste de la palanca angular | 9° in 9° |
| Valor B10d | Operations 50 Millions |
| Resistencia climática | according to IEC 68-2-3 and salty mist according to IEC 68-2-11 |
| Corriente térmica convencional de aire libre (Ith) | según IEC 60947-5-1, Θ = 40 °C 10 A |
| Capacidad de conexión | Barra AWG 20 ... AWG 14 mm² |
| Barra 0.5 ... 2.5 mm² | |
| Consistencia (medida en más de 1 millón de operaciones) | 0.1 mm |
| Forma del elemento de contacto (según IEC 60947-5-1) | Zb |
| Bornes de conexión (suministrados en posición abierta) | M3.5 (+,-) pozidriv 2 screw with cable clamp |
| Grado de protección | acc. to IEC 60529 IP65 |
| Protección contra descargas eléctricas según IEC 536 | Double insulation - Class II |
| Inflamabilidad según UL94 | V-0 |
| Material de la carcasa | Plastic |
| Frecuencia máxima de conmutación eléctrica | 3600 cycles per hour |
| (AC-15) 3600 cycles per hour | |
| (DC-13) 3600 cycles per hour | |
| Contactos auxiliares montados al máximo | 1 NO, 1 NC |
| Durabilidad mecánica | 10 million |
| Tipo de montaje | 40 mm (EN 50041) |
| Montaje mediante tornillos (no suministrados) | 2 or 4 x M5 Screws |
| Movimiento a detectar | 30° Cam Translation Movement |
| Número de contactos auxiliares NC | 1 |
| Número de contactos auxiliares NO | 1 |
| Número y tipo de prensaestopas inferiores | 1/2 NPT cable gland |
| Forma del cabezal operativo | A shape acc. EN 50041 |
| Pilot Duty UL/CSA | A600 |
| Q600 | |
| Par de operación de apertura positiva (acción de apertura directa) | Par mínimo según IEC 60947-5-1 0.32 |
| Operación de apertura positiva de los contactos NC | Sí |
| Tensión nominal soportada por impulsos (Uimp) | 6 kV |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V AC) 3.1 A |
| (400 V) NC 4 | |
| (24 V) 10 A | |
| (130 V) 5.5 A | |
| (240 V) 3 A | |
| Frecuencia nominal (f) | Supply Circuit 50 / 60 Hz |
| Tensión nominal de aislamiento (Ui) | según IEC 60947-5-1 y VDE 0110 (Gr. C) 500 V |
| según UL/CSA 600 V | |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 6 A |
| (110 V) 0.6 A | |
| (125 V) 0.55 A | |
| (250 V) 0.4 A | |
| Resistencia entre contactos | 25 ms |
| Dispositivos de protección contra cortocircuitos | gG Type Fuses 10 A |
| Marcado de terminales | according to EN 50013 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +70 °C |
| Almacenamiento -30 ... +80 °C | |
| Resistencia a los golpes según IEC 60068-2-27 | Pulso semisinusoidal durante 11 ms, sin cambios en la posición de contacto 50 m/s² |
| Resistencia a las vibraciones según IEC 60068-2-6 | Sin cambio en la posición de los contactos superior a 100 μs: 25 g 10 ... 500 Hz |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SBD251109E1001 |
| Información sobre RoHS | 1SBD251110E1000 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CQC | CQC2004010305127663 |
| Certificado cUL | 9AKK107991A7379 |
| Declaración de conformidad - CCC | 2020980305001785 |
| Declaración de conformidad - CE | 1SBD250883U1000 |
| Declaración de conformidad - UKCA | 1SBD250886U1000 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 45 mm |
| Embalaje Nivel 1 Largo | 70 mm |
| Embalaje Nivel 1 Alto | 140 mm |
| Embalaje Nivel 1 Peso | 0.19 kg |
| Embalaje Nivel 1 EAN | 3471522611697 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | B |
| ETIM 6 | EC000030 - End switch |
| ETIM 7 | EC000030 - End switch |
| ETIM 8 | EC000030 - End switch |
| Clase electrónica | V11.0 : 27272601 |
| UNSPSC | 39122213 |
| Código de categoría granular de IDEA (IGCC) | 5202 >> Limit switch |
| Característica | Valor |
|---|---|
| Anchura del sensor (EF007094) | 41 mm |
| Diámetro del sensor (EF007111) | 0 mm |
| Altura del sensor (EF007283) | 130 mm |
| Longitud del sensor (EF007334) | 59 mm |
| Corriente de funcionamiento nominal Ie a CA-15, 24 V (EF007084) | 10 A |
| Corriente de funcionamiento nominal Ie a CA-15, 125 V (EF007082) | 5.5 A |
| Corriente de funcionamiento nominal Ie a CA-15, 230 V (EF001385) | 3.1 A |
| Corriente de funcionamiento nominal Ie a CC-13, 24 V (EF007087) | 6 A |
| Corriente de funcionamiento nominal Ie a CC-13, 125 V (EF007085) | 0.6 A |
| Corriente de funcionamiento nominal Ie a CC-13, 230 V (EF001386) | 0.4 A |
| Función de conmutación (EF000189) | Interruptor de desconexión rápida |
| Función de cambio de enclavamiento (EF007447) | No |
| Salida electrónica (EF006987) | No |
| Apertura forzada (EF006694) | No |
| Número de contactos auxiliares relacionados con la seguridad (EF006940) | 0 |
| Número de contactos normalmente cerrados (EF008255) | 1 |
| Número de contactos normalmente abiertos (EF008256) | 1 |
| Número de contactos inversores (EF008257) | 0 |
| Tipo de interfaz (EF006977) | Ninguno |
| Ejecución de interfaz para comunicación relacionada con la seguridad (EF003956) | Ninguno |
| Forma de construcción de la carcasa (EF004008) | Cuboide |
| Material de carcasa (EF001596) | Plástico |
| Revestimiento de la carcasa (EF001601) | Otros |
| Ejecución del elemento accionador (EF006976) | Desatascador |
| Alineación del actuador (EF008793) | Otros |
| Ejecución de la conexión eléctrica (EF003961) | Conector de 1/2 pulgada |
| Con indicación de estado (EF001602) | No |
| Apto para funciones de seguridad (EF001597) | No |
| Categoría de protección contra explosiones para gas (EF003997) | Ninguno |
| Categoría de protección contra explosiones para polvo (EF003998) | Ninguno |
| Temperatura ambiente durante el funcionamiento (EF007515) | -25 °C |
| Grado de protección (IP) (EF005474) | IP65 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOG SWITCHES EN.pdf | 33 Mbytes |
|
| Int.Fin.Carrera LS45P41B11 - ABB - LS45P41B11 - 1SBV012441R1211 | 95 Kbytes |
|
| LS45P41B11 1SBV012441R1211 ABB Int.Fin.Carrera LS45P41B11 | 87 Kbytes |
|
