ABBDetectores y finales carreraFINALES DE CARRERA FRCTLP1SBV013141R1211 ABB Int.Fin.Carrera LS45M41B11

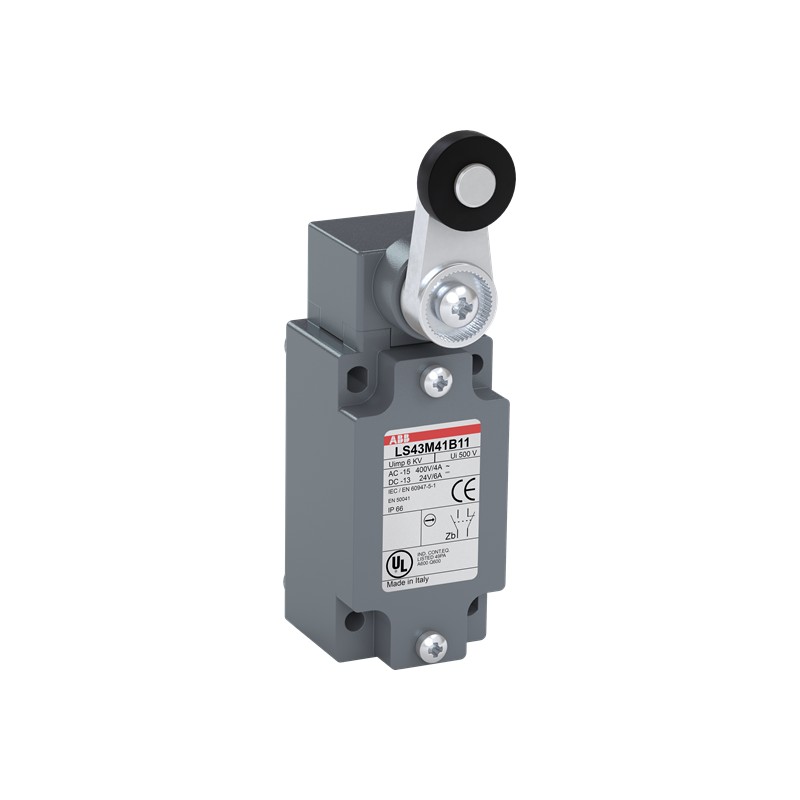

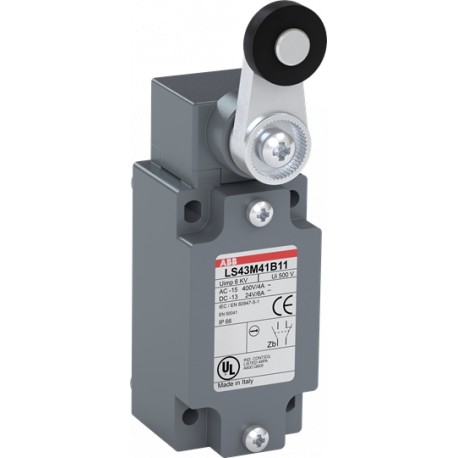

ABB 1SBV013141R1211 1SBV013141R1211 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SBV013141R1211 ABB Int.Fin.Carrera LS45M41B11

Referencia: 1SBV013141R1211

Fabricante: ABB

Descripción:

Int.Fin.Carrera LS45M41B11
LS45M41B11 Limit Switch

Categorías:

  • Sensores > Interruptor de posición individual
  • ABB > Detectores y finales carrera > Finales de carrera FRCTLP

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 43,13 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 25 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Clasificación
Cantidad mínima de pedido1 piece
Código arancelario85364900
Descargas Populares
Ficha técnica, información técnica1SBC141160C0201
Instrucciones y manuales1SBC141160C0201
Dimensiones
Ancho del product40 mm
Alto del producto133 mm
Largo del product60 mm
Peso del product0.279 kg
Técnica
Tipo de acción del elemento de contacto (según IEC 60947-5-1)Snap Action Contacts
Velocidad de actuaciónsegún IEC 60947-5-1 Max. 1.5 m/s
Par de accionamientosegún IEC 60947-5-1 Min. 0.15 N·m
Tipo de actuadorØ22 mm polyamide roller lever
Ajuste del cabezal angularadjustable head every 90°
Ajuste de la palanca angular9° in 9°
Valor B10dOperations 50 Millions
Resistencia climáticaaccording to IEC 68-2-3 and salty mist according to IEC 68-2-11
Corriente térmica convencional de aire libre (Ith)según IEC 60947-5-1, Θ = 40 °C 10 A
Capacidad de conexiónBarra AWG 20 ... AWG 14 mm²
Barra 0.5 ... 2.5 mm²
Consistencia (medida en más de 1 millón de operaciones)0.05 mm
Forma del elemento de contacto (según IEC 60947-5-1)Zb
Bornes de conexión (suministrados en posición abierta)M3.5 (+,-) pozidriv 2 screw with cable clamp
Grado de protecciónacc. to IEC 60529 IP66
Protección contra descargas eléctricas según IEC 536Class I
Material de la carcasaMetal
Frecuencia máxima de conmutación eléctrica3600 cycles per hour
(AC-15) 3600 cycles per hour
(DC-13) 3600 cycles per hour
Contactos auxiliares montados al máximo1 NO, 1 NC
Durabilidad mecánica25 million
Tipo de montaje40 mm (EN 50041)
Montaje mediante tornillos (no suministrados)2 or 4 x M5 Screws
Movimiento a detectar30° Cam Translation Movement
Número de contactos auxiliares NC1
Número de contactos auxiliares NO1
Número y tipo de prensaestopas inferiores1/2 NPT cable gland
Forma del cabezal operativoA shape acc. EN 50041
Pilot Duty UL/CSAA600
Q600
Par de operación de apertura positiva (acción de apertura directa)Par mínimo según IEC 60947-5-1 0.32
Operación de apertura positiva de los contactos NCSí
Tensión nominal soportada por impulsos (Uimp)6 kV
Corriente nominal de funcionamiento AC-15 (Ie)(230 V AC) 3.1 A
(400 V) NC 4
(24 V) 10 A
(130 V) 5.5 A
(240 V) 3 A
Frecuencia nominal (f)Supply Circuit 50 / 60 Hz
Tensión nominal de aislamiento (Ui)según IEC 60947-5-1 y VDE 0110 (Gr. C) 500 V
según UL/CSA 600 V
Corriente nominal de funcionamiento DC-13 (Ie)(24 V) 6 A
(110 V) 0.6 A
(125 V) 0.55 A
(250 V) 0.4 A
Resistencia entre contactos25 ms
Dispositivos de protección contra cortocircuitosgG Type Fuses 10 A
Marcado de terminalesaccording to EN 50013
Terminal para el conductor de protecciónM 3.5 (+,-) pozidriv 2 screw with cable clamp
Ambiente
Temperatura ambienteFuncionamiento -25 ... +70 °C
Almacenamiento -30 ... +80 °C
Resistencia a los golpes según IEC 60068-2-27Pulso semisinusoidal durante 11 ms, sin cambios en la posición de contacto 50 m/s²
Resistencia a las vibraciones según IEC 60068-2-6Sin cambio en la posición de los contactos superior a 100 μs: 25 g 10 ... 500 Hz
Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108467A5658
Declaración REACH1SBD251109E1001
Información sobre RoHS1SBD251110E1000
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
WEEE B2C / B2BDe empresa a empresa
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)
Certificados y Declaraciones (Número de Documento)
Certificado CQCCQC2004010305127663
Certificado cUL9AKK107991A7379
Declaración de conformidad - CCC2020980305001785
Declaración de conformidad - CE1SBD250883U1000
Declaración de conformidad - UKCA1SBD250886U1000
Información de Embalaje
Embalaje Nivel 1 Unidadescaja 1 piece
Embalaje Nivel 1 Ancho45 mm
Embalaje Nivel 1 Largo70 mm
Embalaje Nivel 1 Alto140 mm
Embalaje Nivel 1 Peso0.3 kg
Embalaje Nivel 1 EAN3471522613677
Clasificaciones y estándares externos
Código de clasificación de objetosB
ETIM 6EC000030 - End switch
ETIM 7EC000030 - End switch
ETIM 8EC000030 - End switch
Clase electrónicaV11.0 : 27272601
UNSPSC39122213
Código de categoría granular de IDEA (IGCC)5202 >> Limit switch

ETIM for 1SBV013141R1211 Sensores (EC000030)

CaracterísticaAnchura del sensor (EF007094)
Valor40 mm
CaracterísticaDiámetro del sensor (EF007111)
Valor0 mm
CaracterísticaAltura del sensor (EF007283)
Valor133 mm
CaracterísticaLongitud del sensor (EF007334)
Valor60 mm
CaracterísticaCorriente de funcionamiento nominal Ie a CA-15, 24 V (EF007084)
Valor10 A
CaracterísticaCorriente de funcionamiento nominal Ie a CA-15, 125 V (EF007082)
Valor5.5 A
CaracterísticaCorriente de funcionamiento nominal Ie a CA-15, 230 V (EF001385)
Valor3.1 A
CaracterísticaCorriente de funcionamiento nominal Ie a CC-13, 24 V (EF007087)
Valor6 A
CaracterísticaCorriente de funcionamiento nominal Ie a CC-13, 125 V (EF007085)
Valor0.6 A
CaracterísticaCorriente de funcionamiento nominal Ie a CC-13, 230 V (EF001386)
Valor0.4 A
CaracterísticaFunción de conmutación (EF000189)
ValorInterruptor de desconexión rápida
CaracterísticaFunción de cambio de enclavamiento (EF007447)
ValorNo
CaracterísticaSalida electrónica (EF006987)
ValorNo
CaracterísticaApertura forzada (EF006694)
ValorNo
CaracterísticaNúmero de contactos auxiliares relacionados con la seguridad (EF006940)
Valor0
CaracterísticaNúmero de contactos normalmente cerrados (EF008255)
Valor1
CaracterísticaNúmero de contactos normalmente abiertos (EF008256)
Valor1
CaracterísticaNúmero de contactos inversores (EF008257)
Valor0
CaracterísticaTipo de interfaz (EF006977)
ValorNinguno
CaracterísticaEjecución de interfaz para comunicación relacionada con la seguridad (EF003956)
ValorNinguno
CaracterísticaForma de construcción de la carcasa (EF004008)
ValorCuboide
CaracterísticaMaterial de carcasa (EF001596)
ValorMetal
CaracterísticaRevestimiento de la carcasa (EF001601)
ValorCon revestimiento en polvo
CaracterísticaEjecución del elemento accionador (EF006976)
ValorDesatascador
CaracterísticaAlineación del actuador (EF008793)
ValorOtros
CaracterísticaEjecución de la conexión eléctrica (EF003961)
ValorConector de 1/2 pulgada
CaracterísticaCon indicación de estado (EF001602)
ValorNo
CaracterísticaApto para funciones de seguridad (EF001597)
ValorNo
CaracterísticaCategoría de protección contra explosiones para gas (EF003997)
ValorNinguno
CaracterísticaCategoría de protección contra explosiones para polvo (EF003998)
ValorNinguno
CaracterísticaTemperatura ambiente durante el funcionamiento (EF007515)
Valor-25 °C
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP66

DATASHEET - PDF

Título
Tamaño
Tipo
Int.Fin.Carrera LS45M41B11 - ABB - LS45M41B11 - 1SBV013141R1211
96 Kbytes
LS45M41B11 1SBV013141R1211 ABB Int.Fin.Carrera LS45M41B11
87 Kbytes
PDF CATALOG SWITCHES EN
33 Mbytes
