ABBDetectores y finales carreraFINALES DE CARRERA FRCTLP1SBV015914R3801 ABB Int.Fin.Carrera LS20P14B11-U01
ABB 1SBV015914R3801 1SBV015914R3801 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

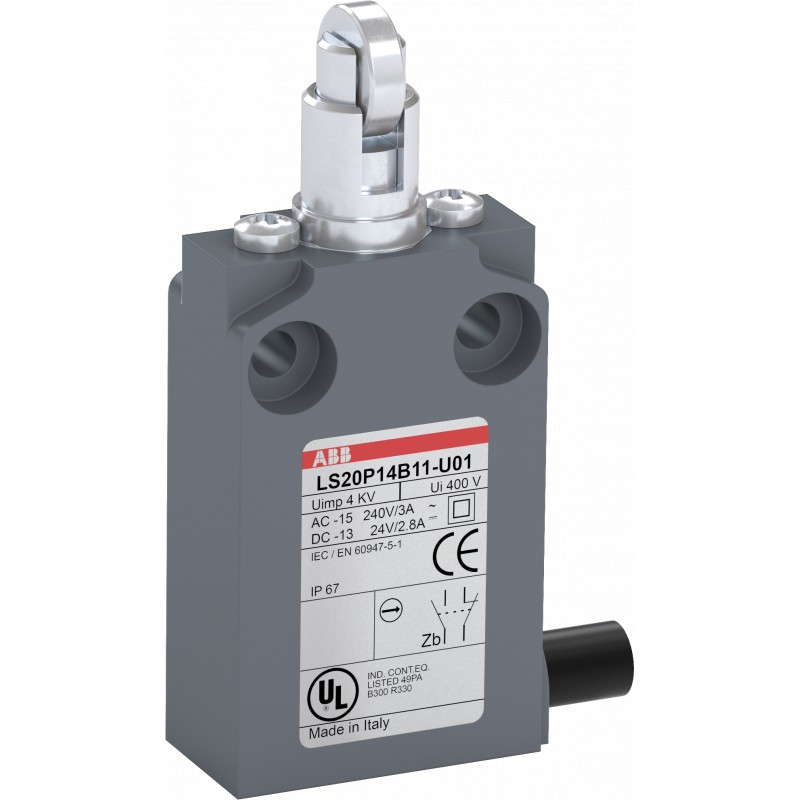

1SBV015914R3801 ABB Int.Fin.Carrera LS20P14B11-U01

Referencia: 1SBV015914R3801

Fabricante: ABB

Descripción:

Int.Fin.Carrera LS20P14B11-U01
LS20P14B11-U01 Limit Switch

Categorías:

  • Sensores > Interruptor de posición individual
  • ABB > Detectores y finales carrera > Finales de carrera FRCTLP

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 34,36 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 7-8 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

MÁS INFORMACIÓN

Clasificación
Cantidad mínima de pedido1 pieza
Código arancelario85364900
Descargas Populares
Ficha técnica, información técnica1SBC141160C0201
Instrucciones y manuales1SBC141160C0201
Dimensiones
Ancho del product30 mm
Alto del producto70 mm
Largo del product16 mm
Peso del product0.128 kg
Técnica
Tipo de acción del elemento de contacto (según IEC 60947-5-1)Snap Action Simultaneous
Tipo de actuadorplain steel plunger with dust protective cup
Valor B10dOperations 20 Millions
Corriente térmica convencional de aire libre (Ith)según IEC 60947-5-1, Θ = 40 °C 10 A
Grado de protecciónacc. to IEC 60529 IP67
Material de la carcasaPlastic
Frecuencia máxima de conmutación eléctrica(AC-15) 3600 cycles per hour
(DC-13) 3600 cycles per hour
Contactos auxiliares montados al máximo1 NO, 1 NC
Durabilidad mecánica25 million
Tipo de montaje30 mm
Número y tipo de prensaestopas inferioresSide (Prewired UL/IEC cable)
Tensión nominal soportada por impulsos (Uimp)4 kV
Corriente nominal de funcionamiento AC-15 (Ie)(24 V) 10 A
(130 V) 5.5 A
(240 V) 3 A
Tensión nominal de aislamiento (Ui)según IEC 60947-5-1 y VDE 0110 (Gr. C) 400 V
Corriente nominal de funcionamiento DC-13 (Ie)(24 V) 2.8 A
(125 V) 0.55 A
(250 V) 0.27 A
Ambiente
Temperatura ambienteFuncionamiento -25 ... +70 °C
Almacenamiento -40 ... +70 °C
Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108467A5658
Declaración REACH1SBD251109E1001
Información sobre RoHS1SBD251110E1000
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Ley de Control de Sustancias Tóxicas - TSCA2CMT2023-006537
WEEE B2C / B2BDe empresa a empresa
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)
Certificados y Declaraciones (Número de Documento)
Certificado CQCCQC2004010305127663
Certificado cUL9AKK107991A7379
Declaración de conformidad - CCC2024010305660669
Declaración de conformidad - CE1SBD250883U1000
Declaración de conformidad - UKCA1SBD250886U1000
Información de Embalaje
Embalaje Nivel 1 Unidadesbolsa 1 pieza
Embalaje Nivel 1 Ancho16 mm
Embalaje Nivel 1 Largo30 mm
Embalaje Nivel 1 Alto70 mm
Embalaje Nivel 1 Peso0.137 kg
Embalaje Nivel 1 EAN3471522640512
Clasificaciones y estándares externos
Código de clasificación de objetosB
ETIM 6EC000030 - End switch
ETIM 7EC000030 - End switch
ETIM 8EC000030 - End switch
Clase electrónicaV11.0 : 27272601
UNSPSC39122213
Código de categoría granular de IDEA (IGCC)5202 >> Limit switch

ETIM for 1SBV015914R3801 Sensores (EC000030)

CaracterísticaAnchura del sensor (EF007094)
Valor30 mm
CaracterísticaDiámetro del sensor (EF007111)
Valor0 mm
CaracterísticaAltura del sensor (EF007283)
Valor70 mm
CaracterísticaLongitud del sensor (EF007334)
Valor16 mm
CaracterísticaCorriente de funcionamiento nominal Ie a CA-15, 24 V (EF007084)
Valor10 A
CaracterísticaCorriente de funcionamiento nominal Ie a CA-15, 125 V (EF007082)
Valor5.5 A
CaracterísticaCorriente de funcionamiento nominal Ie a CA-15, 230 V (EF001385)
Valor3 A
CaracterísticaCorriente de funcionamiento nominal Ie a CC-13, 24 V (EF007087)
Valor2.8 A
CaracterísticaCorriente de funcionamiento nominal Ie a CC-13, 125 V (EF007085)
Valor0.55 A
CaracterísticaCorriente de funcionamiento nominal Ie a CC-13, 230 V (EF001386)
Valor0.27 A
CaracterísticaFunción de conmutación (EF000189)
ValorInterruptor de desconexión rápida
CaracterísticaFunción de cambio de enclavamiento (EF007447)
ValorNo
CaracterísticaSalida electrónica (EF006987)
ValorNo
CaracterísticaApertura forzada (EF006694)
ValorNo
CaracterísticaNúmero de contactos auxiliares relacionados con la seguridad (EF006940)
Valor0
CaracterísticaNúmero de contactos normalmente cerrados (EF008255)
Valor1
CaracterísticaNúmero de contactos normalmente abiertos (EF008256)
Valor1
CaracterísticaNúmero de contactos inversores (EF008257)
Valor0
CaracterísticaTipo de interfaz (EF006977)
ValorNinguno
CaracterísticaEjecución de interfaz para comunicación relacionada con la seguridad (EF003956)
ValorNinguno
CaracterísticaForma de construcción de la carcasa (EF004008)
ValorCuboide
CaracterísticaMaterial de carcasa (EF001596)
ValorPlástico
CaracterísticaRevestimiento de la carcasa (EF001601)
ValorOtros
CaracterísticaEjecución del elemento accionador (EF006976)
ValorDesatascador
CaracterísticaAlineación del actuador (EF008793)
ValorOtros
CaracterísticaEjecución de la conexión eléctrica (EF003961)
ValorCon cable previamente ensamblado
CaracterísticaCon indicación de estado (EF001602)
ValorNo
CaracterísticaApto para funciones de seguridad (EF001597)
ValorNo
CaracterísticaCategoría de protección contra explosiones para gas (EF003997)
ValorNinguno
CaracterísticaCategoría de protección contra explosiones para polvo (EF003998)
ValorNinguno
CaracterísticaTemperatura ambiente durante el funcionamiento (EF007515)
Valor-25 °C
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP67
CaracterísticaGrado de protección (NEMA) (EF011959)
Valor6
