ABBDetectores y finales carreraFINALES DE CARRERA FRCTLPIPSZ1A22 1SBV002109R1122 ABB Int.Fin.Carrera IPSZ1A22

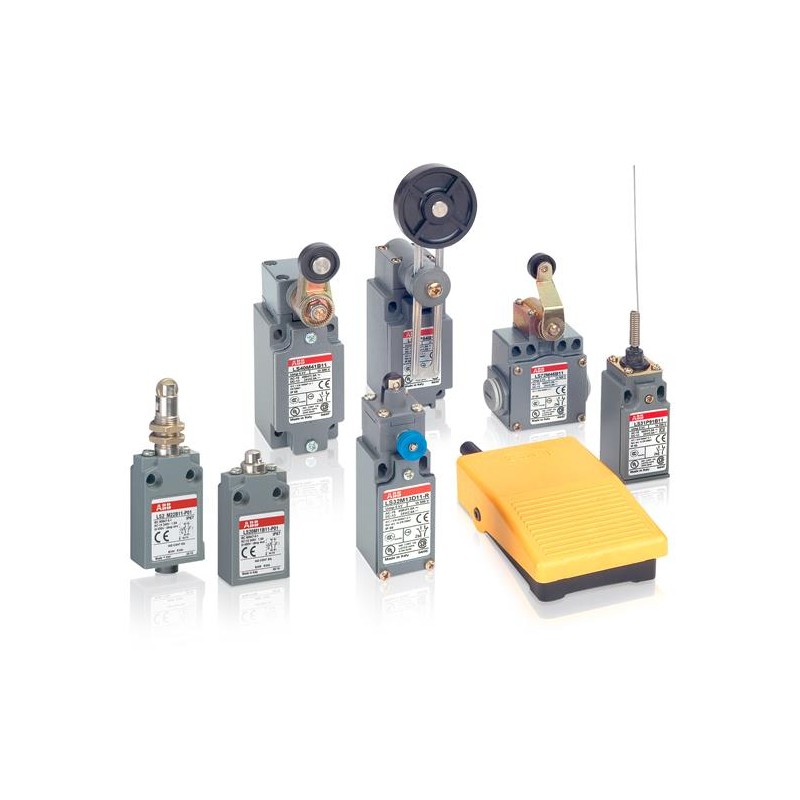

ABB IPSZ1A22 1SBV002109R1122 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

IPSZ1A22 1SBV002109R1122 ABB Int.Fin.Carrera IPSZ1A22

Referencia: IPSZ1A22

Código: 1SBV002109R1122

Fabricante: ABB

Descripción:

Int.Fin.Carrera IPSZ1A22

Categorías:

  • ABB > Detectores y finales carrera > Finales de carrera FRCTLP

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • PDF
  • Opiniones
Garantía, reparación y devolución.

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa suministrable de características similares.

MÁS INFORMACIÓN

IPSZ1A22 Interruptor de Pie

El pedido

  • EAN:
    3471522009937
  • Cantidad De Orden Mínima:
    1 pieza
  • Arancel De Aduanas Número:
    85369085

Dimensiones

  • Peso Neto Del Producto:
    0.800kg

Información Del Envase

  • Paquete De Nivel 1 Unidades:
    1 pieza
  • Paquete De Nivel 1 De Ancho De:
    290 mm
  • Paquete De Nivel 1 Altura:
    165 mm
  • Paquete De Nivel 1 Longitud:
    160 mm
  • Paquete De Nivel 1 Peso Bruto:
    0,8 kg
  • Paquete de Nivel 1 EAN:
    3471522009937

Ambiental

  • Temperatura Del Aire Ambiente:
    Funcionamiento -10 ... +70 °C
    Almacenamiento -30 ... +80 °C
  • Resistencia a los Golpes acc. IEC 60068-2-27:
    Pulso de media onda sinusoidal durante 11 ms, No hay Cambio en la Posición de Contacto de 50 m/s2
  • Resistencia a las Vibraciones acc. IEC 60068-2-6:
    25g (de 10 a 500 Hz) ningún cambio en la posición de los contactos de más de 100 µs

Técnicos de la UL/CSA

  • Servicio piloto de Elementos de Contacto de la acc. UL508:
    A600
    Q 600
  • Inflamabilidad Según UL94:
    V0

Información Adicional

  • Tipo de acción del Elemento de Contacto (acc. IEC 60947-5-1):
    complemento de la acción de contactos
  • Accionamiento De Par De Torsión:
    acc. IEC 60947-5-1 min. 0.25 N·m
  • Color Base:
    Gris
  • Los Mercados Del Cable Por Cada Lado:
    1 pre-prensado Pg16 nocaut en cada lado
  • Climáticas Soportar:
    de acuerdo a la norma IEC 68-2-3 y llovizna salada según IEC 68-2-11
  • La Conexión De Capacidad:
    AWG 20 ... 14 AWG
    De 0,5 ... 2,5 mm2
  • Terminales de conexión (suministrados en posición abierta):
    M3.5 (+,-) tornillo de cabeza Phillips n ° 1 con cautivos de la glándula de cable
  • El Elemento de contacto de Forma (acc. IEC 60947-5-1):
    Za
  • Libre convencional Térmica del aire de Corriente (Ith):
    acc. IEC 60947-5-1, q = 40 °C 10,0 a
  • Tapa De Color:
    rojo
  • Grado de Protección:
    acc. IEC 60529 IP65
  • Protección contra Choque eléctrico acc. IEC 536:
    Doble aislamiento de Clase II
  • El IIT de Estado de la Publicación:
    Nivel 0 - Información habilitado
  • Factor De Carga:
    .5
  • La Durabilidad Mecánica:
    30 millones de
  • Número y Tipo de Fondo prensaestopas de Cable:
    Glándula De Cable Pg 16
  • Número de Contactos Auxiliares NC:
    2
  • Número de Contactos Auxiliares NO:
    2
  • Ángulo de funcionamiento del Interruptor de pedal Pedal:
    15 °
  • Operativo Formato:
    la libre circulación de un interruptor de pie con la mitad-tapa roja
  • Apertura positiva Operación de Contacto NC(s):
    Sí
  • Producto Principal Tipo:
    Los Interruptores De Pie
  • Nombre De Producto:
    Interruptor De Pie
  • Frecuencia nominal (f):
    El Circuito De Alimentación De 50 Hz
    El Circuito De Alimentación De 60 Hz
  • Nominal Soportada De Impulso De Tensión (Uimp):
    6 kV
  • Tensión Nominal De Aislamiento (Uyo):
    acc. IEC 60947-5-1 y VDE 0110 (Gr. C) 690 V
    acc. UL/CSA 600 V
  • Corriente de operación nominal AC-15 (Ie):
    (130 V) 5.5 UN
    (230 V) 3.1
    (240 V) 3
    (24 V) 10 A
    (400 V) 1,8 UN
  • Corriente de operación nominal DC-13 (Ie):
    (110 V) DE 0,6 / 66 UN
    (24 V) 2.8 / 67.2 UN
    (250 V) DE 0,27 / 67.5 UN
  • La Resistencia Entre Los Contactos:
    25 mΩ
  • Normas:
    IEC 60947-1, IEC 60947-5-1, EN 60947-1, EN 60947-5-1 UL 508 y CSA C22-2 N°14
  • La Terminal De Marcado:
    de acuerdo a la norma EN 50013

Certificados y Declaraciones (Número de Documento)

Clasificaciones

  • ETIM 4:
    EC001829 - interruptor de Posición modular
  • ETIM 5:
    EC001829 - interruptor de Posición modular
  • UNSPSC:
    39121500
