ABBOtros dispositivos modularesE2002CDD281101R0032 ABB Interruptor seccionador SD201/32 1p 32A

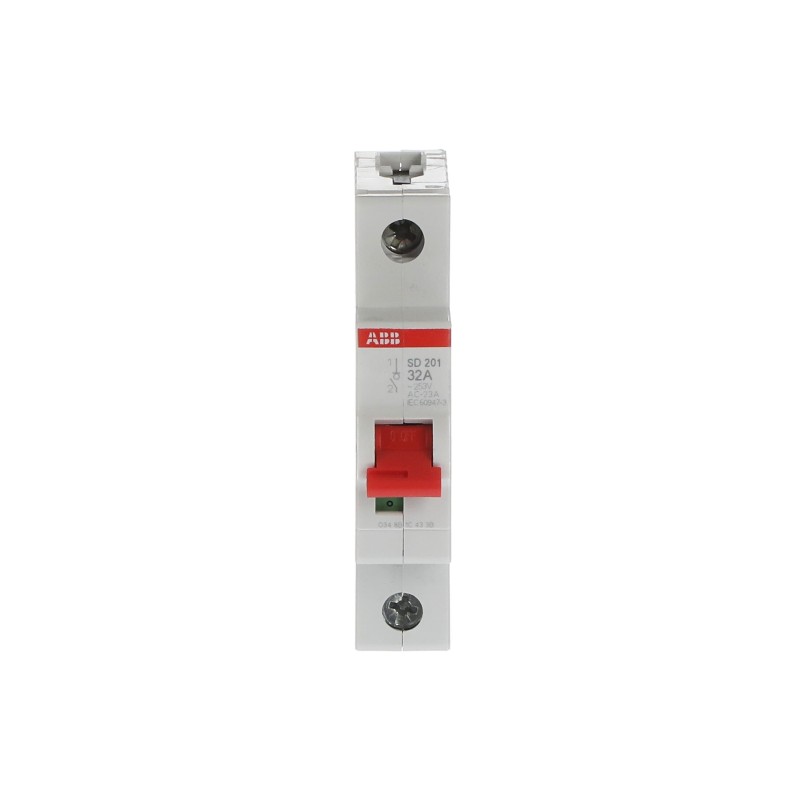

ABB 2CDD281101R0032 2CDD281101R0032 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

2CDD281101R0032 ABB Interruptor seccionador SD201/32 1p 32A

Referencia: 2CDD281101R0032

Fabricante: ABB

Descripción:

Interruptor seccionador SD201/32 1p 32A

Categorías:

  • Aparamenta para montaje en carril DIN / armario > Interruptor para instalación en serie
  • ABB > Otros dispositivos modulares > E200

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 16,98 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 7-8 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

ABB EcoSolutions
ABB EcoSolutionsSí
Perfil de EcoSolutions9AKK108470A9360
Tasa de reciclabilidad del producto según EN45555Diseño para cerrar ciclos de recursos - Norma EN45555 - 85 %
Emplazamiento ABB cumpliendo el objetivo de residuos al vertederoNo se envía ningún residuo no peligroso a un vertedero
Vida útil del producto prolongadaDurabilidad del producto
Instrucciones de desmontaje al final de la vida útil9AKK108469A8855
Declaración Ambiental de Producto - EPD9AKK108470A9091
Técnica
Indicación de la posición del contactoON / OFF
Resistencia eléctrica10000 AC cycle
Resistencia mecánica20000 cycle
Número de polos1P
Par de apriete2.8 N·m
Categoría de utilizaciónConmutación de cargas de motor u otras cargas altamente inductivas: accionamiento frecuente (AC-23A)
Conmutación de cargas resistivas, incluidas sobrecargas moderadas: accionamiento frecuente (DC-21A)
Tipo de actuadorToggle
Tipo de terminal de tornilloTerminal de elevación de cilindro bidireccional a prueba de fallas
Tipo de interruptorApagado
Marcado del actuadorI / O
Material del actuadorGrupo de aislamiento II, rojo, sellable
Destornillador recomendadoPozidriv 2
Accesorios disponiblesSí
Color de la cubiertaGrey
Capacidad de conexiónBusbar 10/10 mm²
Flexible con férula 0.75 ... 25 mm²
Flexible 0.75 ... 25 mm²
Rígido 0.75 ... 35 mm²
Varado 0.75 ... 35 mm²
Tipo de terminalTerminales de tornillo
Eléctrica
Tensión nominal (Ur)253 V
12 V Minimum
Tensión nominal de operación253 V AC
60 V DC
Tensión operativaMáximo 266 V AC
Máximo 63 V DC
Mínimo 12 V AC
Tensión nominal soportada por impulsos (Uimp)4 kV
at 2000 m 5 kV
at Sea Level 6.2 kV
Tipo de tensión de entradaAC/DC
Corriente nominal (In)32 A
Corriente nominal de cortocircuito condicional (Inc)25 kA
Frecuencia nominal (f)50 / 60 Hz
DC
Pérdida de potenciaen condiciones nominales de funcionamiento por polo 1 W
Número de contactos CO0
Número de contactos NC0
Número de contactos NO1
Categoría de sobretensiónIII
Diseño
Material de la carcasaInsulation Group I, RAL 7035
Cumplimiento de Materiales
Información sobre RoHS2CDK440034D2703
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Fecha de RoHS20210528
Declaración REACH9AKK107492A1906
Información REACHFalso: no contiene sustancias > 0,1 porcentaje en masa
Fecha REACH20251028
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108468A3363
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)
WEEE B2C / B2BDe empresa a consumidor
Ambiente
Temperatura ambienteFuncionamiento -25 ... +55 °C
Almacenamiento -40 ... +70 °C
Grado de protecciónIP20
Enclosure with Cover IP40
Grado de contaminación3
Condiciones ambientales28 cycles
with 55 °C / 90-96 %
and 25 °C / 95-100 %
Resistencia a las vibraciones según IEC 60068-2-620 ciclos con carga de 0,8 pulgadas: 5 g 5 ... 150 ... 5 Hz
Resistencia a los golpes según IEC 60068-2-2725g 2 amortiguadores 13 ms
Información medioambiental2CDK400618D0201
Dimensiones
Anchura en número de espacios modulares1.0
Ancho del product17.5 mm
Alto del producto88 mm
Largo del product69 mm
Peso del product0.085 kg
Profundidad incorporada (t2)69 mm
Clasificación
Embalaje Nivel 1 Unidadescartón 10 pieza
Embalaje Nivel 1 Peso0.9 kg
Número E (Finlandia)3601626
Número E (Noruega)1429477
Certificados y Declaraciones (Número de Documento)
Declaración de conformidad - CE2CDK440034D2703
Instalación
Instrucciones y manuales2CDS207104P0003
Posición de montajeany
Descargas Populares
Ficha técnica, información técnica2CDC441015D0201
Clasificaciones y estándares externos
ETIM 9EC001545 - Main switch for distribution board
ETIM 10EC001545 - Main switch for distribution board
UNSPSC39122233
Clase electrónicaV11.0 : 27142301
Código de clasificación de objetosQ
NormasIEC/EN 60947-3
Agencia de certificaciónIEC
EN
Standardization BodyEN
IEC

ETIM for 2CDD281101R0032 Aparamenta para montaje en carril DIN/armario (EC001545)

CaracterísticaFunción de conmutación (EF000189)
ValorInterruptor de desconexión
CaracterísticaNúmero de contactos normalmente abiertos (EF008256)
Valor1
CaracterísticaNúmero de contactos normalmente cerrados (EF008255)
Valor0
CaracterísticaNúmero de contactos inversores (EF008257)
Valor0
CaracterísticaNúmero de polos (EF001391)
Valor1
CaracterísticaCorriente nominal (EF000227)
Valor32 A
CaracterísticaTensión nominal (EF000228)
Valor253 V
CaracterísticaTipo de tensión (EF000187)
ValorOtros
CaracterísticaCon lámpara de señal (EF000198)
ValorNo
CaracterísticaColor de la capucha (EF004668)
ValorGris
CaracterísticaAncho en número de espacios modulares (EF002950)
Valor1.0
CaracterísticaProfundidad de instalación (EF000218)
Valor69 mm
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP20
