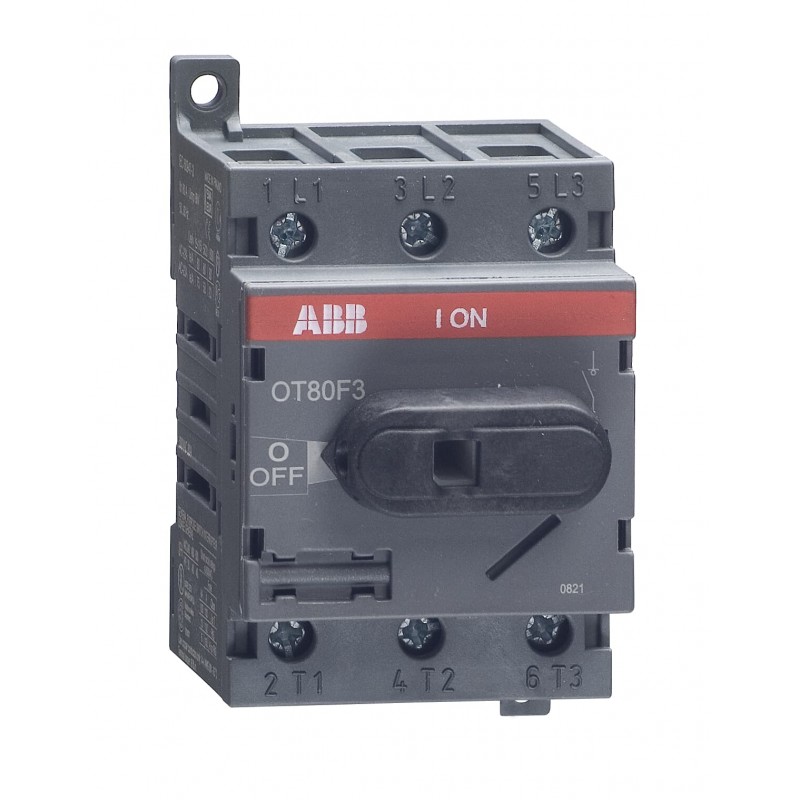

1SCA105798R1001 ABB Interruptor seccionador OT80F3 Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SCA105798R1001 ABB Interruptor seccionador OT80F3

1SCA105798R1001

ABB

Interruptor seccionador OT80F3

OT80F3 SWITCH-DISCONNECTOR

Más detalles


Componentes industriales de baja tensión > Seccionador

Interruptores Manuales > OT

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

Precio total: $69.75
Precio unitario: $69.75
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Comprados juntos habitualmente

▲

Más vendidos

▲

Más Información

▲


ABB EcoSolutions
Información medioambiental1SCC301263D0201
Declaración Ambiental de Producto - EPD1SCC301279D0201
Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108467A5658
Declaración REACH1SCC011021D0201
Información sobre RoHS1SCC011020D0201
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Ley de Control de Sustancias Tóxicas - TSCA1SCC011025D0201
Descargas Populares
Ficha técnica, información técnica1SCC301020C0201
Instrucciones y manuales1SCC301064M0212
Dibujos mecánicos1SCC301450F0001
1SCC301449F0001
OT63-80F3.stp
OT63-80F3.igs
Declaración Ambiental de Producto - EPD1SCC301279D0201
Ambiente
Grado de protecciónFront IP20
Información medioambiental1SCC301263D0201
Grado de contaminación3
Clasificación
Cantidad mínima de pedido10 pieza
Código arancelario85365080
País de origenFinland
Dimensiones
Ancho del product52.5 mm
Alto del producto91.5 mm
Largo del product72.5 mm
Peso del product0.25 kg
Información de Embalaje
Embalaje Nivel 1 Unidadescaja 1 pieza
Embalaje Nivel 1 Ancho84 mm
Embalaje Nivel 1 Largo103 mm
Embalaje Nivel 1 Alto64 mm
Embalaje Nivel 1 Peso0.27 kg
Embalaje Nivel 1 EAN6417019397016
Técnica
Sección del cableCu 1.5 ... 35 mm²
Capacidad de conexión del circuito principalFlexible con férula 1x Cu 1.5…4 mm²
Sólido 1x Cu 1.5…6 mm²
Flexible 1x Cu 1.5…35 mm²
Varado 1x Cu 1.5…35 mm²
Corriente térmica convencional de aire libre (Ith)Θ = 40 °C 80 A
Corriente térmica convencional (Ithe)Totalmente cerrado 80 A
Grado de protecciónFront IP20
Distancia entre fasesStandard
Tipo de asaKnob
Handle and shaft not included
Durabilidad mecánica20000
Tipo de montajeBase mounting
Número de polos3P
Modo de funcionamientoFront
Grado de contaminación3
Posición de los terminales de líneaTop In - Bottom Out
Bottom In - Top Out
Pérdida de potenciaen condiciones nominales de funcionamiento por polo 4.5 W
Corriente nominal de cortocircuito condicional (Inc)(100 A fuse, ≤415 V) 50 kA
(100 A fuse, 500 V) 100 kA
(80 A fuse, 690 V) 50 kA
Tensión nominal soportada por impulsos (Uimp)8 kV
Tensión nominal de aislamiento (Ui)según IEC/EN 60664-1 750 V
Corriente nominal de funcionamiento AC-21A (Ie)(380 ... 415 V) 80 A
(500 V) 80 A
(690 V) 80 A
Corriente nominal de funcionamiento AC-22A (Ie)(380 ... 415 V) 80 A
(500 V) 80 A
(690 V) 80 A
Corriente nominal de funcionamiento AC-23A (Ie)(380 ... 415 V) 75 A
(500 V) 58 A
(690 V) 20 A
Potencia operativa nominal AC-23A (Pe)(220 ... 240 V) 22 kW
(400 ... 415 V) 37 kW
(500 V) 37 kW
(690 V) 18.5 kW
Tensión nominal de operaciónMain Circuit 750 V
Capacidad nominal de producción de cortocircuitos (Icm)(690 V) 2.1 kA
Corriente nominal de corta duración Tensión baja (Icw)durante 1 s 1.5 kA
Destornillador recomendadoMain Circuit Pozidriv 2
Funciones especialesNo
NormasIEC 60947-3 / UL 508 / CSA C22.2 No. 14
Mecanismo de funcionamiento de los interruptoresMecanismo en la parte superior del interruptor
Tipo de terminalTerminales de tornillo
Par de aprieteacc. IEC 60947-1 2 N·m
Longitud de pelado del cableCircuito Principal 10-12 mm
Técnica UL/CSA
Tensión máxima de funcionamiento UL/CSA600 V
Amperaje UL/CSA80 A
Potencia nominal UL/CSA(110 ... 120 V AC) Single Phase 2 Hp
(240 V AC) Single Phase 10 Hp
(440 ... 480 V AC) Single Phase 20 Hp
(550 ... 600 V AC) Single Phase 20 Hp
(220 ... 240 V AC) Three Phase 20 Hp
(440 ... 480 V AC) Three Phase 40 Hp
(550 ... 600 V AC) Three Phase 40 Hp
Longitud de pelado del cableCircuito Principal 10-12 mm
Destornillador recomendadoMain Circuit Pozidriv 2
Par de aprieteacc. IEC 60947-1 2 N·m
Par de apriete UL/CSA18 in·lb
Certificados y Declaraciones (Número de Documento)
A2L Certificate – IEC1SCC301335D0201
Certificado ATEXNo certification needed
Declaración de conformidad - CE1SCC301167D2704
Certificado ULcULus certificate OT16-80
Certificado VDENo certification needed
Clasificaciones y estándares externos
Código de clasificación de objetosQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122233
Código de categoría granular de IDEA (IGCC)5290 >> Disconnect switch
Clase electrónicaV11.1 : 27371403
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)
Número E (Finlandia)3601458
Número E (Noruega)4363528
Número E (Suecia)3170941
