Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

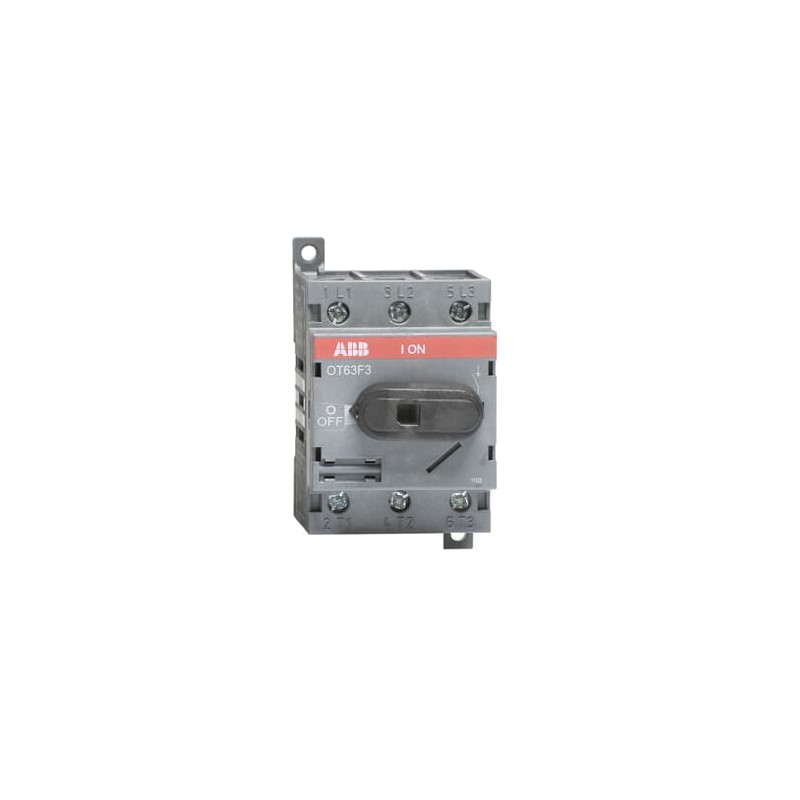

1SCA105332R1001 ABB Interruptor seccionador OT63F3
Referencia: 1SCA105332R1001
Fabricante: ABB
Descripción:
Interruptor seccionador OT63F3
OT63F3 SWITCH-DISCONNECTOR
Categorías:
- Componentes industriales de baja tensión > Seccionador
- ABB > Interruptores Manuales > OT
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
- Más Información
- ETIM
- Opiniones
VISTOS ANTERIORMENTE
MÁS INFORMACIÓN
| ABB EcoSolutions | |
|---|---|
| Información medioambiental | 1SCC301263D0201 |
| Declaración Ambiental de Producto - EPD | 1SCC301279D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC301020C0201 |
| Instrucciones y manuales | 1SCC301064M0212 |
| Dibujos mecánicos | 1SCC301450F0001 |
| 1SCC301449F0001 | |
| OT63-80F3.stp | |
| OT63-80F3.igs | |
| Declaración Ambiental de Producto - EPD | 1SCC301279D0201 |
| Ambiente | |
| Grado de protección | Front IP20 |
| Información medioambiental | 1SCC301263D0201 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 10 pieza |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 52.5 mm |
| Alto del producto | 91.5 mm |
| Largo del product | 72.5 mm |
| Peso del product | 0.25 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 63 mm |
| Embalaje Nivel 1 Largo | 103 mm |
| Embalaje Nivel 1 Alto | 85 mm |
| Embalaje Nivel 1 Peso | 0.27 kg |
| Embalaje Nivel 1 EAN | 6417019392912 |
| Técnica | |
| Sección del cable | Cu 1.5 ... 35 mm² |
| Capacidad de conexión del circuito principal | Flexible con férula 1x Cu 1.5…4 mm² |
| Sólido 1x Cu 1.5…6 mm² | |
| Flexible 1x Cu 1.5…35 mm² | |
| Varado 1x Cu 1.5…35 mm² | |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 63 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 63 A |
| Grado de protección | Front IP20 |
| Distancia entre fases | Standard |
| Tipo de asa | Knob |
| Handle and shaft not included | |
| Durabilidad mecánica | 20000 |
| Tipo de montaje | Base mounting |
| Número de polos | 3P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out |
| Bottom In - Top Out | |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 2.8 W |
| Corriente nominal de cortocircuito condicional (Inc) | (100 A fuse, ≤415 V) 50 kA |
| (100 A fuse, 500 V) 100 kA | |
| (80 A fuse, 690 V) 50 kA | |
| Tensión nominal soportada por impulsos (Uimp) | 8 kV |
| Tensión nominal de aislamiento (Ui) | según IEC/EN 60664-1 750 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (380 ... 415 V) 63 A |
| (500 V) 63 A | |
| (690 V) 63 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 63 A |
| (500 V) 63 A | |
| (690 V) 63 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 63 A |
| (500 V) 45 A | |
| (690 V) 20 A | |
| Potencia operativa nominal AC-23A (Pe) | (220 ... 240 V) 11 kW |
| (400 ... 415 V) 22 kW | |
| (500 V) 22 kW | |
| (690 V) 15 kW | |
| Tensión nominal de operación | Main Circuit 750 V |
| Capacidad nominal de producción de cortocircuitos (Icm) | (690 V) 2.1 kA |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 1.5 kA |
| Destornillador recomendado | Main Circuit Pozidriv 2 |
| Funciones especiales | No |
| Normas | IEC 60947-3 / UL 508 / CSA C22.2 No. 14 |
| Mecanismo de funcionamiento de los interruptores | Mecanismo en la parte superior del interruptor |
| Tipo de terminal | Terminales de tornillo |
| Par de apriete | acc. IEC 60947-1 2 N·m |
| Longitud de pelado del cable | Circuito Principal 10-12 mm |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | 600 V |
| Amperaje UL/CSA | 60 A |
| Potencia nominal UL/CSA | (110 ... 120 V AC) Single Phase 2 Hp |
| (240 V AC) Single Phase 7.5 Hp | |
| (440 ... 480 V AC) Single Phase 15 Hp | |
| (550 ... 600 V AC) Single Phase 15 Hp | |
| (220 ... 240 V AC) Three Phase 15 Hp | |
| (440 ... 480 V AC) Three Phase 30 Hp | |
| (550 ... 600 V AC) Three Phase 30 Hp | |
| Longitud de pelado del cable | Circuito Principal 10-12 mm |
| Destornillador recomendado | Main Circuit Pozidriv 2 |
| Par de apriete | acc. IEC 60947-1 2 N·m |
| Par de apriete UL/CSA | 18 in·lb |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SCC301335D0201 |
| Certificado ATEX | No certification needed |
| Declaración de conformidad - CE | 1SCC301167D2704 |
| Certificado UL | cULus certificate OT16-80 |
| Certificado VDE | No certification needed |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122233 |
| Código de categoría granular de IDEA (IGCC) | 5290 >> Disconnect switch |
| Clase electrónica | V11.1 : 27371403 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Número E (Finlandia) | 3601448 |
| Número E (Noruega) | 4363526 |
| Número E (Suecia) | 3170940 |
ETIM for 1SCA105332R1001 Interruptores de baja tensión (EC000216)
Característica
Valor
CaracterísticaEjecución como interruptor principal (EF006981)
ValorSí
CaracterísticaEjecución como interruptor de mantenimiento/reparación (EF006986)
ValorSí
CaracterísticaEjecución como interruptor de seguridad (EF006985)
ValorNo
CaracterísticaEjecución como dispositivo de parada de emergencia (EF006959)
ValorNo
CaracterísticaEjecución como conmutador-inversor (EF009408)
ValorNo
CaracterísticaNúmero de interruptores (EF005586)
Valor1
CaracterísticaTensión de funcionamiento nominal máxima Ue CA (EF007355)
Valor750 V
CaracterísticaTensión nominal de funcionamiento (EF001435)
Valor750 V
CaracterísticaIntensidad nominal permanente Iu (EF001389)
Valor63 A
CaracterísticaCorriente permanente asignada a AC-23, 400 V (EF011777)
Valor63 A
CaracterísticaCorriente permanente asignada con AC-21, 400 V (EF009165)
Valor63 A
CaracterísticaResistencia de corriente nominal de corta duración Icw (EF007050)
Valor1.5 kA
CaracterísticaPotencia de funcionamiento nominal a 400 V CA-23 (EF007027)
Valor22 kW
CaracterísticaPoder de corte a 400 V (EF009166)
Valor22 kW
CaracterísticaCorriente nominal de cortocircuito condicional Iq (EF001444)
Valor50 kA
CaracterísticaNúmero de polos (EF001391)
Valor3
CaracterísticaNúmero de contactos auxiliares normalmente cerrados (EF001377)
Valor0
CaracterísticaNúmero de contactos auxiliares normalmente abiertos (EF001376)
Valor0
CaracterísticaNúmero de contactos auxiliares como contacto de cambio (EF003531)
Valor0
CaracterísticaAccionamiento motorizado opcional (EF007386)
ValorNo
CaracterísticaAccionamiento motorizado integrado (EF006697)
ValorNo
CaracterísticaLiberación de tensión opcional (EF007491)
ValorNo
CaracterísticaConstrucción del dispositivo (EF008240)
ValorDispositivo completo en carcasa
CaracterísticaMontaje en suelo (EF025108)
ValorNo
CaracterísticaApto para montaje frontal de 4 orificios (EF007247)
ValorNo
CaracterísticaApto para montaje frontal central (EF007248)
ValorNo
CaracterísticaApto para la instalación del distribuidor (EF007262)
ValorSí
CaracterísticaEjecución del elemento accionador (EF006976)
ValorOtros
CaracterísticaInterbloqueable (EF006281)
ValorNo
CaracterísticaColor de la carcasa (EF000136)
ValorGris
CaracterísticaTipo de conexión del circuito de corriente principal (EF006819)
ValorConexión roscada
CaracterísticaGrado de protección (IP), frontal (EF003118)
ValorIP20
CaracterísticaGrado de protección (NEMA) (EF011959)
ValorOtros
CaracterísticaAnchura (EF000008)
Valor52.5 mm
CaracterísticaAltura (EF000040)
Valor91.5 mm
CaracterísticaProfundidad (EF000049)
Valor72.5 mm
