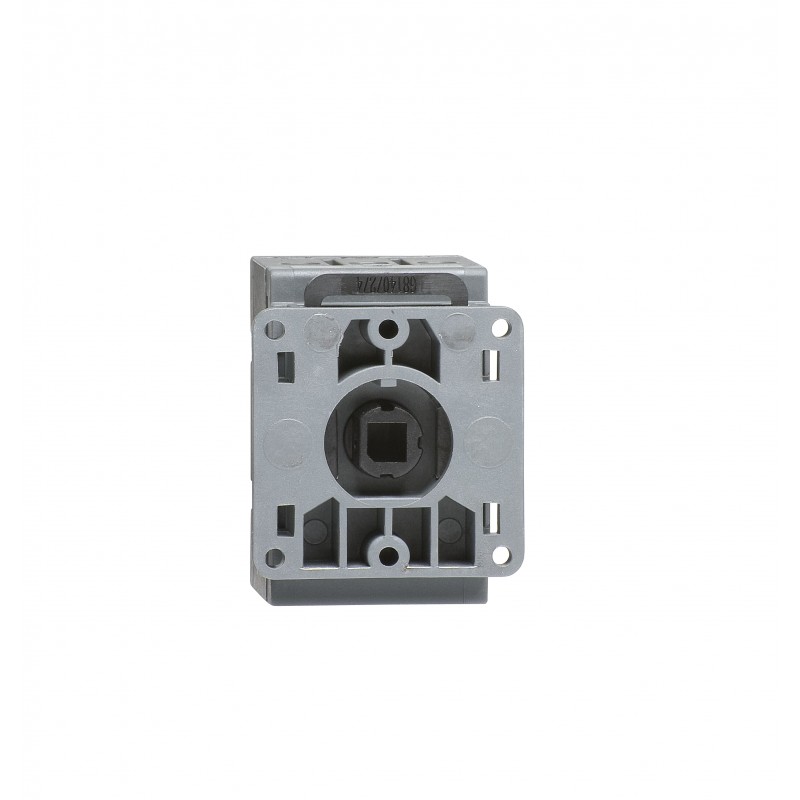

1SCA104940R1001 ABB Interruptor seccionador OT40FT3
1SCA104940R1001
ABB
Interruptor seccionador OT40FT3
OT40FT3 SWITCH-DISCONNECTOR
Componentes industriales de baja tensión > Seccionador
Interruptores Manuales > OT
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Información medioambiental | 1SCC301262D0201 |
| Declaración Ambiental de Producto - EPD | 1SCC301278D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC301020C0201 |
| Instrucciones y manuales | 1SCC301056M0006 |
| Dibujos mecánicos | 1SCC301438F0001 |
| 1SCC301437F0001 | |
| OT16-40FT3.igs | |
| Declaración Ambiental de Producto - EPD | 1SCC301278D0201 |
| Ambiente | |
| Grado de protección | Front IP20 |
| Información medioambiental | 1SCC301262D0201 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 10 pieza |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 43 mm |
| Alto del producto | 54 mm |
| Largo del product | 52 mm |
| Peso del product | 0.1 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 59 mm |
| Embalaje Nivel 1 Largo | 60 mm |
| Embalaje Nivel 1 Alto | 58 mm |
| Embalaje Nivel 1 Peso | 0.11 kg |
| Embalaje Nivel 1 EAN | 6417019390802 |
| Técnica | |
| Sección del cable | Cu 0.75 ... 10 mm² |
| Capacidad de conexión del circuito principal | Flexible con férula 1x Cu 0.75…4 mm² |
| Sólido 1x Cu 0.75…6 mm² | |
| Flexible 1x Cu 0.75…10 mm² | |
| Varado 1x Cu 0.75…10 mm² | |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 40 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 40 A |
| Grado de protección | Front IP20 |
| Distancia entre fases | Standard |
| Tipo de asa | Handle and shaft not included |
| Durabilidad mecánica | 20000 |
| Tipo de montaje | Door mounting |
| Número de polos | 3P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out |
| Bottom In - Top Out | |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 1.6 W |
| Corriente nominal de cortocircuito condicional (Inc) | (40 A fuse, ≤415V) 50 kA |
| (25 A fuse, 690 V) 50 kA | |
| Tensión nominal soportada por impulsos (Uimp) | 8 kV |
| Tensión nominal de aislamiento (Ui) | según IEC/EN 60664-1 750 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (380 ... 415 V) 40 A |
| (500 V) 40 A | |
| (690 V) 40 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 40 A |
| (500 V) 40 A | |
| (690 V) 40 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 23 A |
| (500 V) 23 A | |
| (690 V) 12 A | |
| Potencia operativa nominal AC-23A (Pe) | (220 ... 240 V) 5.5 kW |
| (400 ... 415 V) 11 kW | |
| (500 V) 11 kW | |
| (690 V) 11 kW | |
| Tensión nominal de operación | Main Circuit 750 V |
| Capacidad nominal de producción de cortocircuitos (Icm) | (690 V) 0.71 kA |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 0.5 kA |
| Destornillador recomendado | Main Circuit Pozidriv 2 |
| Funciones especiales | No |
| Normas | IEC 60947-3 / UL 508 / CSA C22.2 No. 14 |
| Mecanismo de funcionamiento de los interruptores | Mecanismo en la parte superior del interruptor |
| Tipo de terminal | Terminales de tornillo |
| Par de apriete | acc. IEC 60947-1 0.8 N·m |
| Longitud de pelado del cable | Circuito Principal 9-10 mm |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | 600 V |
| Amperaje UL/CSA | 40 A |
| Potencia nominal UL/CSA | (110 ... 120 V AC) Single Phase 2 Hp |
| (240 V AC) Single Phase 5 Hp | |
| (440 ... 480 V AC) Single Phase 10 Hp | |
| (550 ... 600 V AC) Single Phase 15 Hp | |
| (220 ... 240 V AC) Three Phase 10 Hp | |
| (440 ... 480 V AC) Three Phase 20 Hp | |
| (550 ... 600 V AC) Three Phase 25 Hp | |
| Longitud de pelado del cable | Circuito Principal 9-10 mm |
| Destornillador recomendado | Main Circuit Pozidriv 2 |
| Par de apriete | acc. IEC 60947-1 0.8 N·m |
| Par de apriete UL/CSA | 7 in·lb |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SCC301335D0201 |
| Certificado ATEX | No certification needed |
| Declaración de conformidad - CE | 1SCC301166D2703 |
| Certificado UL | cULus certificate OT16-80 |
| Certificado VDE | No certification needed |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122233 |
| Código de categoría granular de IDEA (IGCC) | 5290 >> Disconnect switch |
| Clase electrónica | V11.1 : 27371403 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Número E (Finlandia) | 3601446 |
| Número E (Noruega) | 4363538 |
| Número E (Suecia) | 3170946 |
