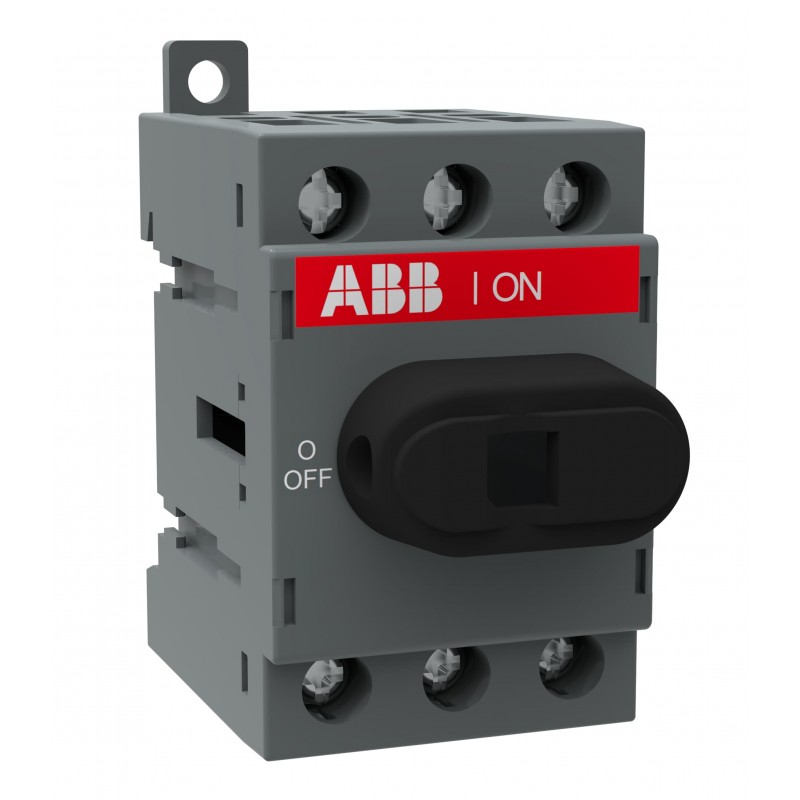

1SCA104902R1001 ABB Interruptor seccionador OT40F3 Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SCA104902R1001 ABB Interruptor seccionador OT40F3

1SCA104902R1001

ABB

Interruptor seccionador OT40F3

OT40F3 SWITCH-DISCONNECTOR

Más detalles


Componentes industriales de baja tensión > Seccionador

Interruptores Manuales > OT

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

Precio total: $52.23
Precio unitario: $52.23
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Comprados juntos habitualmente

▲

Más vendidos

▲

Más Información

▲


ABB EcoSolutions
Información medioambiental1SCC301262D0201
Declaración Ambiental de Producto - EPD1SCC301278D0201
Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108467A5658
Declaración REACH1SCC011021D0201
Información sobre RoHS1SCC011020D0201
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Ley de Control de Sustancias Tóxicas - TSCA1SCC011025D0201
Descargas Populares
Ficha técnica, información técnica1SCC301020C0201
Instrucciones y manuales1SCC301052M0006
Dibujos mecánicos1SCC301434F0001
1SCC301433F0001
OT16-40F3.stp
OT16-40F3.igs
Declaración Ambiental de Producto - EPD1SCC301278D0201
Ambiente
Grado de protecciónFront IP20
Información medioambiental1SCC301262D0201
Grado de contaminación3
Clasificación
Cantidad mínima de pedido10 piece
Código arancelario85365080
País de origenFinland
Dimensiones
Ancho del product35 mm
Alto del producto68 mm
Largo del product56 mm
Peso del product0.09 kg
Información de Embalaje
Embalaje Nivel 1 Unidadescaja 1 piece
Embalaje Nivel 1 Ancho67 mm
Embalaje Nivel 1 Largo79 mm
Embalaje Nivel 1 Alto46 mm
Embalaje Nivel 1 Peso0.1 kg
Embalaje Nivel 1 EAN6417019390451
Técnica
Sección del cableCu 0.75 ... 10 mm²
Capacidad de conexión del circuito principalFlexible con férula 1x Cu 0.75…4 mm²
Sólido 1x Cu 0.75…6 mm²
Flexible 1x Cu 0.75…10 mm²
Varado 1x Cu 0.75…10 mm²
Corriente térmica convencional de aire libre (Ith)Θ = 40 °C 40 A
Corriente térmica convencional (Ithe)Totalmente cerrado 40 A
Grado de protecciónFront IP20
Distancia entre fasesStandard
Tipo de asaKnob
Handle and shaft not included
Durabilidad mecánica20000
Tipo de montajeBase mounting
Número de polos3P
Modo de funcionamientoFront
Grado de contaminación3
Posición de los terminales de líneaTop In - Bottom Out
Bottom In - Top Out
Pérdida de potenciaen condiciones nominales de funcionamiento por polo 1.6 W
Corriente nominal de cortocircuito condicional (Inc)(40 A fuse, ≤415V) 50 kA
(25 A fuse, 690 V) 50 kA
Tensión nominal soportada por impulsos (Uimp)8 kV
Tensión nominal de aislamiento (Ui)según IEC/EN 60664-1 750 V
Corriente nominal de funcionamiento AC-21A (Ie)(380 ... 415 V) 40 A
(500 V) 40 A
(690 V) 40 A
Corriente nominal de funcionamiento AC-22A (Ie)(380 ... 415 V) 40 A
(500 V) 40 A
(690 V) 40 A
Corriente nominal de funcionamiento AC-23A (Ie)(380 ... 415 V) 23 A
(500 V) 23 A
(690 V) 12 A
Potencia operativa nominal AC-23A (Pe)(220 ... 240 V) 5.5 kW
(400 ... 415 V) 11 kW
(500 V) 11 kW
(690 V) 11 kW
Tensión nominal de operaciónMain Circuit 750 V
Capacidad nominal de producción de cortocircuitos (Icm)(690 V) 0.71 kA
Corriente nominal de corta duración Tensión baja (Icw)durante 1 s 0.5 kA
Destornillador recomendadoMain Circuit Pozidriv 2
Funciones especialesNo
NormasIEC 60947-3 / UL 508 / CSA C22.2 No. 14
Mecanismo de funcionamiento de los interruptoresMecanismo en la parte superior del interruptor
Tipo de terminalTerminales de tornillo
Par de aprieteacc. IEC 60947-1 0.8 N·m
Longitud de pelado del cableCircuito Principal 9-10 mm
Técnica UL/CSA
Tensión máxima de funcionamiento UL/CSA600 V
Amperaje UL/CSA40 A
Potencia nominal UL/CSA(110 ... 120 V AC) Single Phase 2 Hp
(240 V AC) Single Phase 5 Hp
(440 ... 480 V AC) Single Phase 10 Hp
(550 ... 600 V AC) Single Phase 15 Hp
(220 ... 240 V AC) Three Phase 10 Hp
(440 ... 480 V AC) Three Phase 20 Hp
(550 ... 600 V AC) Three Phase 25 Hp
Longitud de pelado del cableCircuito Principal 9-10 mm
Destornillador recomendadoMain Circuit Pozidriv 2
Par de aprieteacc. IEC 60947-1 0.8 N·m
Par de apriete UL/CSA7 in·lb
Certificados y Declaraciones (Número de Documento)
A2L Certificate – IEC1SCC301335D0201
Certificado ATEXNo certification needed
Declaración de conformidad - CE1SCC301166D2703
Certificado ULcULus certificate OT16-80
Certificado VDENo certification needed
Clasificaciones y estándares externos
Código de clasificación de objetosQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122233
Código de categoría granular de IDEA (IGCC)5290 >> Disconnect switch
Clase electrónicaV11.1 : 27371403
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)
Número E (Finlandia)3601438
Número E (Noruega)4363524
Número E (Suecia)3170939

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf 42 Mbytes
Interruptor seccionador OT40F3 - ABB - OT40F3 - 1SCA104902R1001 91 Kbytes Interruptor seccionador OT40F3 - ABB - OT40F3 - 1SCA104902R1001
OT40F3 1SCA104902R1001 ABB Interruptor seccionador OT40F3 71 Kbytes Interruptor seccionador OT40F3 - ABB - OT40F3 - 1SCA104902R1001
