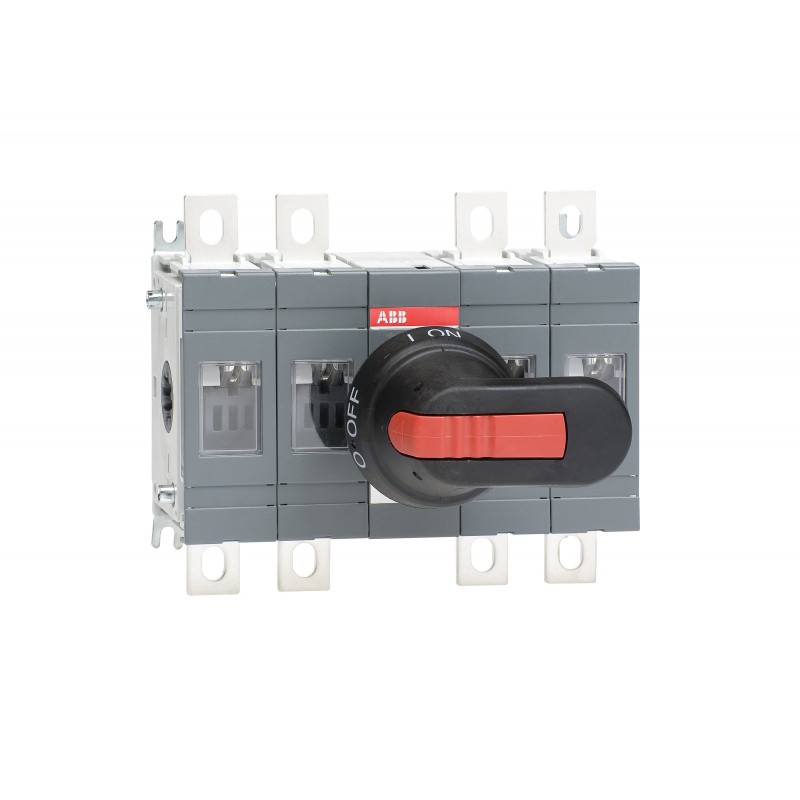

1SCA022721R4290 ABB Interruptor seccionador OT250E22P
1SCA022721R4290
ABB
Interruptor seccionador OT250E22P
OT250E22P SWITCH-DISCONNECTOR
Componentes industriales de baja tensión > Seccionador
Interruptores Manuales > OT
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Instrucciones de desmontaje al final de la vida útil | 1SCC301117M0201 |
| Información medioambiental | 1SCC301265D0201 |
| Declaración Ambiental de Producto - EPD | 1SCC301282D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | 4f41f56a-929e-4cd7-a47d-3a5ebd99852a Finland |
| SCIP simplificado | 127e205c-695a-4e75-afbe-ba0e2e1809d6 Germany |
| bbc4bb4d-c870-4927-85d7-2659508e38b9 Spain | |
| 3eba4ee5-1a2b-4840-8dcf-b0e5fe9a29c3 Denmark | |
| 79056d15-fcfb-47a1-87e4-6a4875057db8 Belgium | |
| d34fcc9c-196c-46e0-9945-4143c7ed1923 Germany | |
| 226c3aad-79e4-4f65-af9d-097305ecd6cb Poland | |
| 389de334-454f-4839-9c2c-57bd377500d8 Belgium | |
| 9f72de9c-0fe9-4f51-ae9b-1b01467a87b0 Greece | |
| b559f518-d8fb-4e10-861b-8afb3aeb6c76 Portugal | |
| c84504ef-9f03-4072-a4bf-4d50db8fc32b Netherlands | |
| e9b7bfad-2479-44c0-882f-79596a027766 Germany | |
| 0c57a551-9ea5-415b-9f3f-5072e79dc277 Sweden | |
| d8e9a7e5-eabc-48d7-b551-afb463d1381b France | |
| ac15d5d6-06f5-4a80-a603-579da145bb94 Hungary | |
| 830b54ed-fab1-40f2-ba2f-0e0edc182086 Italy | |
| dd96bd6a-dc18-4810-83c6-8d59b08e671e Germany | |
| fcfef907-9df8-4604-a059-8b8380bc8039 Czech Republic | |
| 50fb4169-3a79-4d64-86e0-409435eecf6e Poland | |
| 57fb4370-bd6d-4af4-a9bd-dd9378280df9 Hungary | |
| 36d7abd4-d6af-4ee7-bbc6-94f3a3e7f1a5 Estonia | |
| 9e75ef08-25eb-46bc-9bf5-c4e310d2edb4 Croatia | |
| 2e6f761c-96bc-4fc8-aada-acfa3b8ab60e Norway | |
| 43f9f6dd-92c1-4d73-adbe-1a319d889d71 Germany | |
| 4a197a15-b63f-4447-b581-2786022a8fe6 France | |
| b18fed9d-5291-40e9-b84f-b1db9df2d627 Sweden | |
| 79390cc6-7d77-43e3-8079-938ff3aa3d3e Bulgaria | |
| c46b0305-6013-48ee-991e-ea1b1ae74e50 Poland | |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC301020C0201 |
| Instrucciones y manuales | 1SCC301031M0220 |
| Dibujos mecánicos | 1SCC301232F0001 |
| 1SCC301231F0001 | |
| OT200-250E22.igs | |
| Declaración Ambiental de Producto - EPD | 1SCC301282D0201 |
| Ambiente | |
| Grado de protección | Front IP00 |
| Información medioambiental | 1SCC301265D0201 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 185.5 mm |
| Alto del producto | 150 mm |
| Largo del product | 82.5 mm |
| Peso del product | 1.9 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 170 mm |
| 6.69 in | |
| Embalaje Nivel 1 Largo | 190 mm |
| 7.48 in | |
| Embalaje Nivel 1 Alto | 145 mm |
| 5.71 in | |
| Embalaje Nivel 1 Peso | 2.1 kg |
| 0.93 lb | |
| Embalaje Nivel 1 EAN | 6417019231792 |
| Técnica | |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 250 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 250 A |
| Grado de protección | Front IP00 |
| Distancia entre fases | Standard |
| Posición del cuarto polo | Right Side |
| Tipo de cuarto polo | Switched - Simultaneous Function |
| Color del asa | Negro |
| Tipo de asa | Handle and shaft included |
| Durabilidad mecánica | 20000 |
| Tipo de montaje | Base mounting |
| Número de polos | 4P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out |
| Bottom In - Top Out | |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 6.5 W |
| Corriente nominal de cortocircuito condicional (Inc) | (315 A fuse, 500 V) 100 kA |
| (355 A fuse, 690 V) 80 kA | |
| (250 A fuse, 690 V) 100 kA | |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | según IEC/EN 60664-1 1000 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Potencia operativa nominal AC-23A (Pe) | (220 ... 240 V) 75 kW |
| (400 ... 415 V) 145 kW | |
| (500 V) 170 kW | |
| (690 V) 250 kW | |
| Tensión nominal de operación | Main Circuit 1000 V |
| Capacidad nominal de producción de cortocircuitos (Icm) | (690 V) 30 kA |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 8 kA |
| Funciones especiales | No |
| Normas | IEC 60947-3 |
| Mecanismo de funcionamiento de los interruptores | Mecanismo entre los polos |
| 22 (Entre los polos) | |
| Tipo de terminal | Terminales de lengüeta |
| Anchura de los terminales | 20 mm |
| Par de apriete | acc. IEC 60947-1 15 … 22 N·m |
| Técnica UL/CSA | |
| Par de apriete | acc. IEC 60947-1 15 … 22 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SCC301337D0201 |
| Certificado ATEX | No certification needed |
| Certificado BV | 1SCC301103D0201 |
| Declaración de conformidad - CE | 1SCC301131D2705 |
| Certificado DNV GL | 1SCC301174D0204 |
| Certificado GL | 1SCC301139D0201 |
| Certificado LR | 1SCC301144D0201 |
| Certificado UL | No certification needed |
| Certificado VDE | No certification needed |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122221 |
| Clase electrónica | V11.1 : 27371403 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Número E (Finlandia) | 3661366 |
| Número E (Noruega) | 4337861 |
| Número E (Suecia) | 3171165 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| Interruptor seccionador OT250E22P - ABB - OT250E22P - 1SCA022721R4290 | 91 Kbytes |
|
| OT250E22P 1SCA022721R4290 ABB Interruptor seccionador OT250E22P | 67 Kbytes |
|
