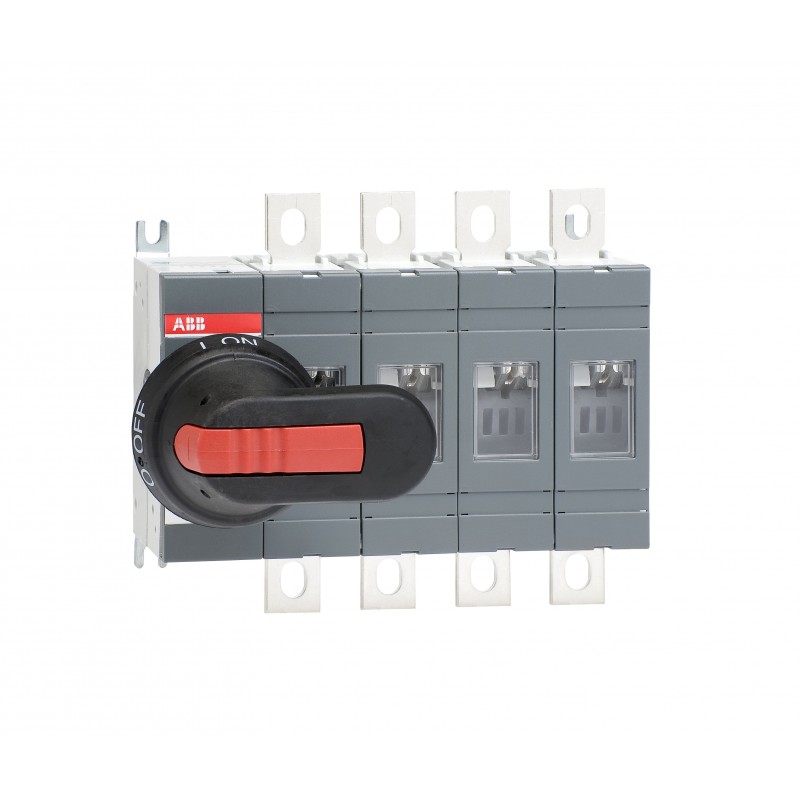

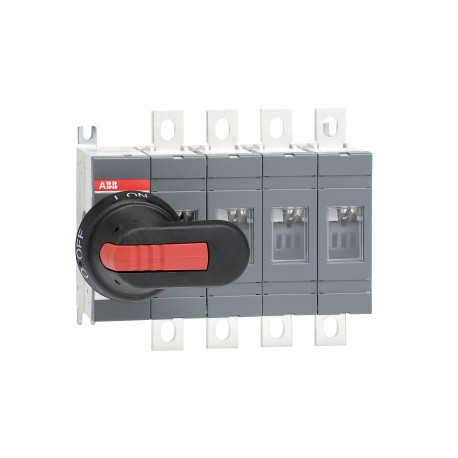

1SCA022710R0520 ABB Interruptor seccionador OT250E04P
1SCA022710R0520
ABB
Interruptor seccionador OT250E04P
OT250E04P SWITCH-DISCONNECTOR
Componentes industriales de baja tensión > Seccionador
Interruptores Manuales > OT
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Instrucciones de desmontaje al final de la vida útil | 1SCC301117M0201 |
| Información medioambiental | 1SCC301265D0201 |
| Declaración Ambiental de Producto - EPD | 1SCC301282D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | eac2d80f-b210-4844-ad4c-4f853e43264a Finland |
| SCIP simplificado | dba69655-fcb1-45a4-a021-d9694a3c0eae Germany |
| 3c6137dc-7592-401b-9653-c70e7d52e9d8 Sweden | |
| bf15845d-836c-47df-a8a9-421e1d2f00a8 Poland | |
| 781ccd4e-18ee-408a-b5ff-fbdb408705e7 Germany | |
| 3782c935-5d36-49f5-b248-a3d68ee490f0 Portugal | |
| 7abc1994-285a-4539-a1aa-b7da6a4f2c55 Greece | |
| 875341f9-7962-4709-aa11-987681c87542 Estonia | |
| 79739939-3860-40f7-8dc2-12f3907fedde Norway | |
| 8519f8a5-1ef8-438c-83c5-861fc4828372 Belgium | |
| 5cc14eac-8da0-4d86-806b-f82c606e92ca Poland | |
| 18baa90b-66c1-4a3e-bd99-004300a69f9a Spain | |
| f2fe1df8-7f85-4cc5-9427-025e065e3087 Belgium | |
| 24a15d41-963b-4037-9a6d-e494dbb63b96 Sweden | |
| c66ea3e9-ff82-4645-a7fb-346f5b3f96af Bulgaria | |
| 0b02675d-2090-495e-b48b-9605682209ea Hungary | |
| 8a204d29-15d2-43ee-bb71-6eb5d9d476da Czech Republic | |
| c40b06b0-2278-4947-84e8-3bbf5ffe2d9c Croatia | |
| d2bf8e40-5a09-4202-8517-c3b27c1b25ed Germany | |
| 26a466c4-2ba7-4643-8171-352a04c635c8 Denmark | |
| 0b365acb-d6dc-4dc9-b008-e545e8457b87 Germany | |
| 5ce3d20a-46c7-460e-bd89-613ba6b6d81e Italy | |
| c5bc694d-67ca-48c9-b923-80902d55575b Hungary | |
| b52158b7-eea0-4556-a534-c0117b82ee5a Netherlands | |
| f31267f8-49b9-4908-a643-bddffad29105 France | |
| 1e67e90e-49d8-4eb0-bbd9-6ea554b73b5a France | |
| 4d07e844-4b9d-4c0f-beb1-a7321e86f56f Germany | |
| 841ecd3b-0a37-4322-b032-a720896c97f9 Poland | |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC301020C0201 |
| Instrucciones y manuales | 1SCC301031M0220 |
| Dibujos mecánicos | 1SCC301392F0001 |
| 1SCC301201F0001 | |
| OT200-250E04.igs | |
| Declaración Ambiental de Producto - EPD | 1SCC301282D0201 |
| Ambiente | |
| Grado de protección | Front IP00 |
| Información medioambiental | 1SCC301265D0201 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 180.5 mm |
| Alto del producto | 150 mm |
| Largo del product | 82.5 mm |
| Peso del product | 1.9 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 170 mm |
| 6.69 in | |
| Embalaje Nivel 1 Largo | 190 mm |
| 7.48 in | |
| Embalaje Nivel 1 Alto | 145 mm |
| 5.71 in | |
| Embalaje Nivel 1 Peso | 2.1 kg |
| 0.93 lb | |
| Embalaje Nivel 1 EAN | 6417019225982 |
| Técnica | |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 250 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 250 A |
| Grado de protección | Front IP00 |
| Distancia entre fases | Standard |
| Posición del cuarto polo | Right Side |
| Tipo de cuarto polo | Switched - Simultaneous Function |
| Color del asa | Negro |
| Tipo de asa | Handle and shaft included |
| Durabilidad mecánica | 20000 |
| Tipo de montaje | Base mounting |
| Número de polos | 4P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out |
| Bottom In - Top Out | |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 6.5 W |
| Corriente nominal de cortocircuito condicional (Inc) | (315 A fuse, 500 V) 100 kA |
| (355 A fuse, 690 V) 80 kA | |
| (250 A fuse, 690 V) 100 kA | |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | según IEC/EN 60664-1 1000 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Potencia operativa nominal AC-23A (Pe) | (220 ... 240 V) 75 kW |
| (400 ... 415 V) 145 kW | |
| (500 V) 170 kW | |
| (690 V) 250 kW | |
| Tensión nominal de operación | Main Circuit 1000 V |
| Capacidad nominal de producción de cortocircuitos (Icm) | (690 V) 30 kA |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 8 kA |
| Funciones especiales | No |
| Normas | IEC 60947-3 |
| Mecanismo de funcionamiento de los interruptores | Mecanismo al final del interruptor |
| 04 (Lado izquierdo) | |
| Tipo de terminal | Terminales de lengüeta |
| Anchura de los terminales | 20 mm |
| Par de apriete | acc. IEC 60947-1 15 … 22 N·m |
| Técnica UL/CSA | |
| Par de apriete | acc. IEC 60947-1 15 … 22 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SCC301337D0201 |
| Certificado ATEX | No certification needed |
| Certificado BV | 1SCC301103D0201 |
| Declaración de conformidad - CE | 1SCC301131D2705 |
| Certificado DNV GL | 1SCC301174D0204 |
| Certificado GL | 1SCC301139D0201 |
| Certificado LR | 1SCC301144D0201 |
| Certificado UL | No certification needed |
| Certificado VDE | No certification needed |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122233 |
| Clase electrónica | V11.1 : 27371403 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Número E (Finlandia) | 3661354 |
| Número E (Noruega) | 4337857 |
| Número E (Suecia) | 3171163 |
