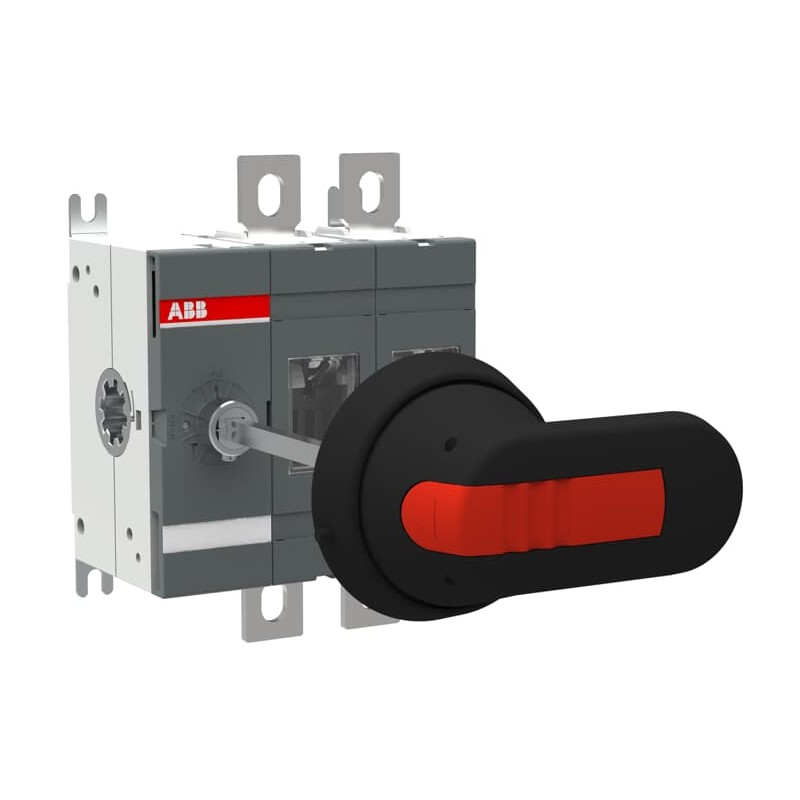

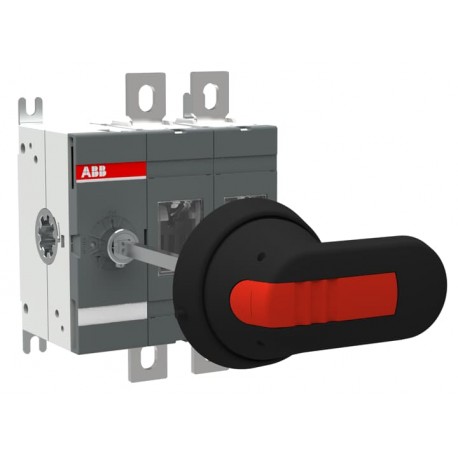

1SCA022735R2500 ABB Interruptor seccionador OT250E02P
1SCA022735R2500
ABB
Interruptor seccionador OT250E02P
OT250E02P SWITCH-DISCONNECTOR
Componentes industriales de baja tensión > Seccionador
Interruptores Manuales > OT
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Instrucciones de desmontaje al final de la vida útil | 1SCC301117M0201 |
| Información medioambiental | 1SCC301265D0201 |
| Declaración Ambiental de Producto - EPD | 1SCC301282D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | a4636d15-4dd3-42d5-b291-de7d656f56f3 Finland |
| SCIP simplificado | de03b675-b132-4bcf-aba8-059269618ce2 Germany |
| 7e933068-de69-4243-aee6-39ff01e8f0f6 Poland | |
| bac819d3-5c07-4176-b365-0b947804db7a Portugal | |
| cb4a77da-c7d0-4add-9681-c9a1576bf67d Germany | |
| 5252eaa2-076c-46de-a202-4e7f84cb5564 Estonia | |
| ce787d48-891e-4983-9708-85c24755ec1e Greece | |
| 92019088-ce11-4c63-a8ce-9a2e587be0b1 Bulgaria | |
| b9b234d5-1005-4924-bb4c-d2805c1b3cad Italy | |
| 20f13113-8870-454f-b31f-bca652d718cf Germany | |
| 80a25b89-3412-4590-94d0-296513bd1fee Poland | |
| 2ab104a0-f2d8-497a-992a-8a77e2857d4b Netherlands | |
| f339e36f-3855-42c6-9745-1385960f0056 Sweden | |
| eccd914c-e62e-49c0-98ae-8e2104a82617 Sweden | |
| 780c932a-62de-45ef-a4d2-ba04e54372ef Hungary | |
| 6365bb35-c391-4e30-9220-59068d20647e Belgium | |
| b32aa92a-ceb0-4248-ac6d-4b8ed9e42be2 Spain | |
| cd6863bb-a143-48f4-b510-37d2481b9978 Denmark | |
| d803b011-63cc-421e-87c3-0c9752d4e322 Croatia | |
| 526a7d93-3282-492b-a37d-b3279857fe24 Czech Republic | |
| b3ef2b47-ad99-4f6a-a871-1ce29cf11734 France | |
| 514e0e94-f42e-41c8-8661-7491965db05f Norway | |
| 776bfbc9-723f-494f-bf0c-254f7bba0cf4 Belgium | |
| 5c8e429c-3915-4343-b9ff-d40fb3f73507 Hungary | |
| bf3a184c-02b5-426c-9119-3ef7d3b43a35 Germany | |
| 375b2775-7fa0-410a-8d92-7e40bfaebbda France | |
| db4425ab-4a47-49bc-9ad0-fde5218cdfe8 Germany | |
| c9df7d10-2630-4ee0-a204-97b49c5ed1ba Poland | |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC301020C0201 |
| Instrucciones y manuales | 1SCC301031M0220 |
| Dibujos mecánicos | 1SCC301390F0001 |
| 1SCC301199F0001 | |
| Declaración Ambiental de Producto - EPD | 1SCC301282D0201 |
| Ambiente | |
| Grado de protección | Front IP00 |
| Información medioambiental | 1SCC301265D0201 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 110.5 mm |
| Alto del producto | 150 mm |
| Largo del product | 82.5 mm |
| Peso del product | 1.1 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 170 mm |
| 6.7 in | |
| Embalaje Nivel 1 Largo | 190 mm |
| 7.5 in | |
| Embalaje Nivel 1 Alto | 145 mm |
| 5.7 in | |
| Embalaje Nivel 1 Peso | 1.3 kg |
| 2.8 lb | |
| Embalaje Nivel 1 EAN | 6417019238241 |
| Técnica | |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 250 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 250 A |
| Grado de protección | Front IP00 |
| Distancia entre fases | Standard |
| Color del asa | Negro |
| Tipo de asa | Handle and shaft included |
| Durabilidad mecánica | 20000 |
| Tipo de montaje | Base mounting |
| Número de polos | 2P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out |
| Bottom In - Top Out | |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 6.5 W |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | según IEC/EN 60664-1 1000 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| (1000 V) 250 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Potencia operativa nominal AC-23A (Pe) | (220 ... 240 V) 75 kW |
| (400 ... 415 V) 145 kW | |
| (500 V) 170 kW | |
| (690 V) 250 kW | |
| Tensión nominal de operación | Main Circuit 1000 V |
| Capacidad nominal de producción de cortocircuitos (Icm) | (690 V) 30 kA |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 8 kA |
| Funciones especiales | No |
| Normas | IEC 60947-3 |
| Mecanismo de funcionamiento de los interruptores | Mecanismo al final del interruptor |
| 02 (Lado izquierdo) | |
| Tipo de terminal | Terminales de lengüeta |
| Par de apriete | acc. IEC 60947-1 15 … 22 N·m |
| Técnica UL/CSA | |
| Par de apriete | acc. IEC 60947-1 15 … 22 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SCC301337D0201 |
| Declaración de conformidad - CE | 1SCC301131D2705 |
| Certificado DNV GL | 1SCC301174D0204 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122233 |
| Clase electrónica | V11.1 : 27371403 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de mantenimiento/reparación (EF006986) | Sí |
| Ejecución como interruptor de seguridad (EF006985) | No |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
| Ejecución como conmutador-inversor (EF009408) | No |
| Número de interruptores (EF005586) | 1 |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 1000 V |
| Tensión nominal de funcionamiento (EF001435) | 1000 V |
| Intensidad nominal permanente Iu (EF001389) | 250 A |
| Corriente permanente asignada a AC-23, 400 V (EF011777) | 250 A |
| Corriente permanente asignada con AC-21, 400 V (EF009165) | 250 A |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 8 kA |
| Potencia de funcionamiento nominal a 400 V CA-23 (EF007027) | 145 kW |
| Poder de corte a 400 V (EF009166) | 145 kW |
| Número de polos (EF001391) | 2 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Accionamiento motorizado opcional (EF007386) | No |
| Accionamiento motorizado integrado (EF006697) | No |
| Liberación de tensión opcional (EF007491) | No |
| Construcción del dispositivo (EF008240) | Dispositivo completo en carcasa |
| Apto para montaje frontal de 4 orificios (EF007247) | No |
| Apto para montaje frontal central (EF007248) | No |
| Apto para la instalación del distribuidor (EF007262) | Sí |
| Color del elemento de accionamiento (EF007167) | Negro |
| Ejecución del elemento accionador (EF006976) | Control de giro largo |
| Interbloqueable (EF006281) | No |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Grado de protección (IP), frontal (EF003118) | IP00 |
| Grado de protección (NEMA) (EF011959) | Otros |
