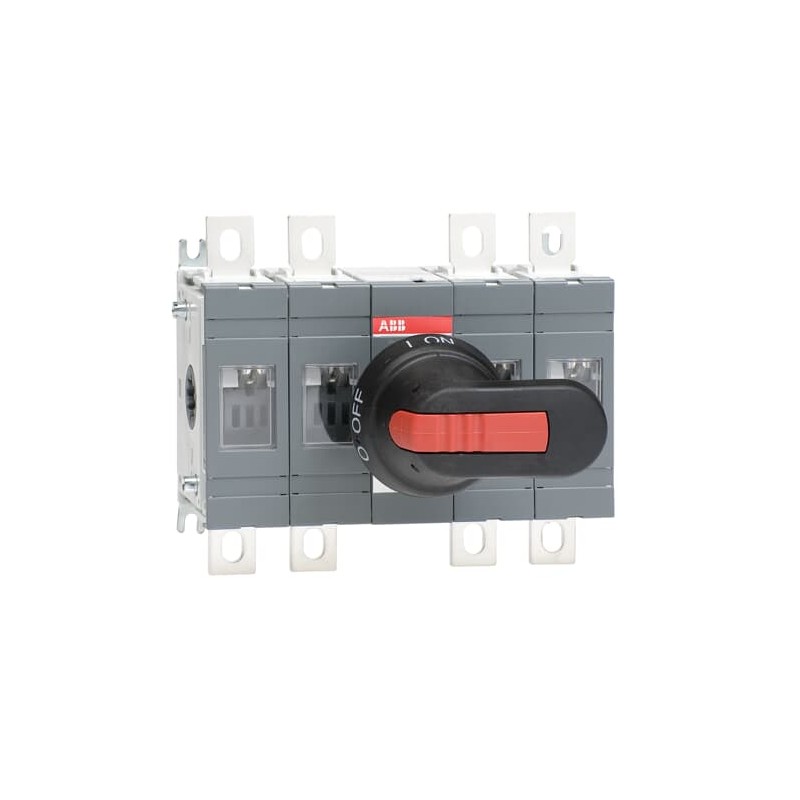

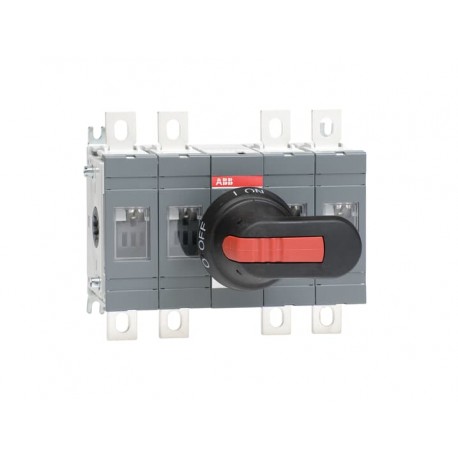

1SCA022721R4020 ABB Interruptor seccionador OT200E22P
1SCA022721R4020
ABB
Interruptor seccionador OT200E22P
OT200E22P SWITCH-DISCONNECTOR
Componentes industriales de baja tensión > Seccionador
Interruptores Manuales > OT
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Instrucciones de desmontaje al final de la vida útil | 1SCC301117M0201 |
| Información medioambiental | 1SCC301265D0201 |
| Declaración Ambiental de Producto - EPD | 1SCC301282D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | 21f7e163-e7eb-459e-b78b-f2b2b7a5860e Finland |
| SCIP simplificado | bbc63a4f-a5c0-4a5b-9882-65866fecc5f6 Germany |
| cf16befb-86b9-4cfb-9ccc-5953307bae33 Germany | |
| acd581a7-5eff-431d-968e-6f4cf40256e0 Sweden | |
| a4bee863-dd2f-487b-99a7-a8d66b65a30c Norway | |
| 9783041a-33cc-4075-9091-f797461e1770 Poland | |
| 90eca840-c40b-40d4-a4c5-84341239e622 Sweden | |
| 2be7f38b-a5c7-459e-b7f1-f6db961b17e0 Germany | |
| e8eb267f-fffc-44c4-b9e6-c15d3e2acf01 Portugal | |
| 17db3d0f-db68-4d4a-b2d5-7fa5b2d7425b Poland | |
| ec8c0e7b-df59-4116-a6fc-d0a8a7455177 Poland | |
| 209d515c-8872-46ec-ada5-527b81a431b6 Greece | |
| c86747c8-5d72-473c-bb67-7e7ea2b8b2a1 Bulgaria | |
| 173c15a5-90e4-4274-ba99-7e42279d75d4 Estonia | |
| 0b4866b4-6270-4f18-aa00-55e146183bb2 Belgium | |
| 3d30fd19-18c7-47a4-8bde-ce7d4c583ba8 France | |
| 7a8ccc55-0011-4bee-9534-862711870ab7 Hungary | |
| 42230fb7-0f8c-4a6d-909f-a9d3376ed98d Spain | |
| ea1d05e7-d14e-4cf6-beb8-16f593016fe4 Denmark | |
| fbf26844-1dc8-49ff-b2bd-a3cdd8250326 Croatia | |
| 9e9c6d7a-bfa4-4fbf-a380-347ecd76433f Czech Republic | |
| 895bc29a-9a0e-496f-a3e7-dd197fcda841 Germany | |
| 77df7c69-fb2b-46af-8eff-2287c924d4f7 Germany | |
| 0d809de2-2cbd-4248-968c-2bee48885e0c France | |
| 98ee3d5d-34a7-46bb-96d3-bdb900092e0c Belgium | |
| 80864330-7872-4917-9d27-ff8fb7c5e973 Italy | |
| 2f5eb206-ed4a-4be1-bb29-5e1ede14276c Netherlands | |
| 1aabec72-0c5f-4ce8-8ebd-3e1fd6f256bc Hungary | |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC301020C0201 |
| Instrucciones y manuales | 1SCC301031M0220 |
| Dibujos mecánicos | 1SCC301232F0001 |
| 1SCC301231F0001 | |
| OT200-250E22.igs | |
| Declaración Ambiental de Producto - EPD | 1SCC301282D0201 |
| Ambiente | |
| Grado de protección | Front IP00 |
| Información medioambiental | 1SCC301265D0201 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 185.5 mm |
| Alto del producto | 150 mm |
| Largo del product | 82.5 mm |
| Peso del product | 1.8 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 170 mm |
| 6.69 in | |
| Embalaje Nivel 1 Largo | 190 mm |
| 7.48 in | |
| Embalaje Nivel 1 Alto | 145 mm |
| 5.71 in | |
| Embalaje Nivel 1 Peso | 2.1 kg |
| 0.93 lb | |
| Embalaje Nivel 1 EAN | 6417019231778 |
| Técnica | |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 200 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 200 A |
| Grado de protección | Front IP00 |
| Distancia entre fases | Standard |
| Posición del cuarto polo | Right Side |
| Tipo de cuarto polo | Switched - Simultaneous Function |
| Color del asa | Negro |
| Tipo de asa | Handle and shaft included |
| Durabilidad mecánica | 20000 |
| Tipo de montaje | Base mounting |
| Número de polos | 4P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out |
| Bottom In - Top Out | |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 4.0 W |
| Corriente nominal de cortocircuito condicional (Inc) | (315 A fuse, 500 V) 100 kA |
| (355 A fuse, 690 V) 80 kA | |
| (250 A fuse, 690 V) 100 kA | |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | según IEC/EN 60664-1 1000 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Potencia operativa nominal AC-23A (Pe) | (220 ... 240 V) 60 kW |
| (400 ... 415 V) 110 kW | |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Tensión nominal de operación | Main Circuit 1000 V |
| Capacidad nominal de producción de cortocircuitos (Icm) | (690 V) 30 kA |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 8 kA |
| Funciones especiales | No |
| Normas | IEC 60947-3 |
| Mecanismo de funcionamiento de los interruptores | Mecanismo entre los polos |
| 22 (Entre los polos) | |
| Tipo de terminal | Terminales de lengüeta |
| Anchura de los terminales | 20 mm |
| Par de apriete | acc. IEC 60947-1 15 … 22 N·m |
| Técnica UL/CSA | |
| Par de apriete | acc. IEC 60947-1 15 … 22 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SCC301337D0201 |
| Certificado ATEX | No certification needed |
| Certificado BV | 1SCC301103D0201 |
| Declaración de conformidad - CE | 1SCC301131D2705 |
| Certificado DNV GL | 1SCC301174D0204 |
| Certificado GL | 1SCC301139D0201 |
| Certificado LR | 1SCC301144D0201 |
| Certificado UL | No certification needed |
| Certificado VDE | No certification needed |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122221 |
| Clase electrónica | V11.1 : 27371403 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Número E (Finlandia) | 3661318 |
| Número E (Noruega) | 4337855 |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de mantenimiento/reparación (EF006986) | Sí |
| Ejecución como interruptor de seguridad (EF006985) | No |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
| Ejecución como conmutador-inversor (EF009408) | No |
| Número de interruptores (EF005586) | 1 |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 1000 V |
| Tensión nominal de funcionamiento (EF001435) | 1000 V |
| Intensidad nominal permanente Iu (EF001389) | 200 A |
| Corriente permanente asignada a AC-23, 400 V (EF011777) | 200 A |
| Corriente permanente asignada con AC-21, 400 V (EF009165) | 200 A |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 8 kA |
| Potencia de funcionamiento nominal a 400 V CA-23 (EF007027) | 110 kW |
| Poder de corte a 400 V (EF009166) | 110 kW |
| Corriente nominal de cortocircuito condicional Iq (EF001444) | 100 kA |
| Número de polos (EF001391) | 4 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Accionamiento motorizado opcional (EF007386) | No |
| Accionamiento motorizado integrado (EF006697) | No |
| Liberación de tensión opcional (EF007491) | No |
| Construcción del dispositivo (EF008240) | Dispositivo completo en carcasa |
| Apto para montaje frontal de 4 orificios (EF007247) | No |
| Apto para montaje frontal central (EF007248) | No |
| Apto para la instalación del distribuidor (EF007262) | Sí |
| Color del elemento de accionamiento (EF007167) | Negro |
| Ejecución del elemento accionador (EF006976) | Control de giro largo |
| Interbloqueable (EF006281) | No |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Grado de protección (IP), frontal (EF003118) | IP00 |
| Grado de protección (NEMA) (EF011959) | Otros |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| OT200E22P 1SCA022721R4020 ABB Interruptor seccionador OT200E22P | 67 Kbytes |
|
