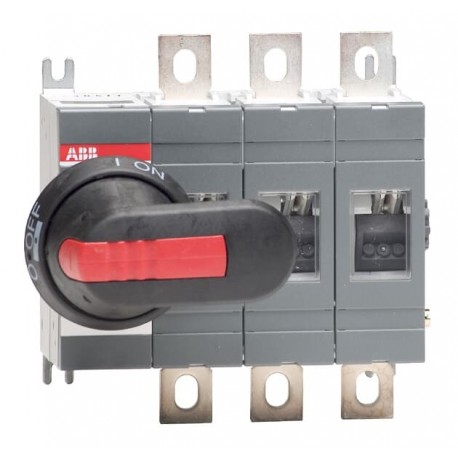

1SCA022712R0800 ABB Interruptor seccionador OT200E03P
1SCA022712R0800
ABB
Interruptor seccionador OT200E03P
OT200E03P SWITCH-DISCONNECTOR
Componentes industriales de baja tensión > Seccionador
Interruptores Manuales > OT
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Instrucciones de desmontaje al final de la vida útil | 1SCC301117M0201 |
| Información medioambiental | 1SCC301265D0201 |
| Declaración Ambiental de Producto - EPD | 1SCC301282D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | e76f6a16-d3db-4570-b154-2da087b79f14 Finland |
| SCIP simplificado | 21647494-bad3-44fc-b28f-28a02a60ef4c Germany |
| 94aeb75b-4caa-4f34-8224-4d6a48b1226f Germany | |
| 97494682-ae73-4bb9-b7ae-2e0990779580 Bulgaria | |
| 4c3d3f64-8002-4976-a6de-4550bd2c2564 Greece | |
| 6b742a29-c37c-496a-930e-317c82a5c5d8 Portugal | |
| c10f5ab2-c439-4669-8dab-744cb3a23205 Germany | |
| f57caf15-67a4-4cc2-8c5d-7967ecb0177a France | |
| c3f15763-5f9a-464d-9694-91fa9be87427 Poland | |
| e0bc9149-62f4-4022-be24-a9e86b72022a Czech Republic | |
| 56977ec8-982b-4f66-a84b-7de170b6a034 Germany | |
| 056d4b8f-e30c-4b9d-8534-280d62839f15 Germany | |
| 02f076c8-db55-493b-9184-e154ddffdfdb Croatia | |
| 0f723643-fc51-421e-a175-f92295bb823d Estonia | |
| f8d3b8dd-7eae-4abf-a8d0-3b430aecd50d Italy | |
| 89e7cc8b-1209-4fa6-8dbe-3b527e58b909 Belgium | |
| 93905029-08c6-4b24-937d-246faec429fd Poland | |
| 571453b7-c23a-41d8-94be-77ec02f481ec France | |
| a5f8d387-06ad-490c-9dbc-114f2de16586 Sweden | |
| b7c5adba-0f0c-48c1-9b48-c06d54558de4 Hungary | |
| 833d5ec1-a03f-4ce2-bcee-ff2dc6af1afe Netherlands | |
| 64aad036-2b38-4bcc-9e0b-4060eb198609 Hungary | |
| 8e699c60-4e74-49ce-be85-337ebedd8b5a Denmark | |
| fef3dd11-c86a-4473-aac9-51d7bd1d63e1 Poland | |
| cf1bfaa8-c414-4242-b16e-c7483123eb29 Sweden | |
| 640a2dcb-b8c8-470f-97a4-a5a39fa70542 Spain | |
| 46a1e8ad-e298-4ae5-beb5-f6626dc83b6a Belgium | |
| b2517ca7-cc75-4371-a0c8-623835199d68 Norway | |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC301020C0201 |
| Instrucciones y manuales | 1SCC301031M0220 |
| Dibujos mecánicos | 1SCC307633F0001 |
| 1SCC307632F0001 | |
| OT200-250E03.stp | |
| OT200-250E03.igs | |
| Declaración Ambiental de Producto - EPD | 1SCC301282D0201 |
| Ambiente | |
| Grado de protección | Front IP00 |
| Información medioambiental | 1SCC301265D0201 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 145.5 mm |
| Alto del producto | 150 mm |
| Largo del product | 82.5 mm |
| Peso del product | 1.5 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 170 mm |
| 6.7 in | |
| Embalaje Nivel 1 Largo | 190 mm |
| 7.5 in | |
| Embalaje Nivel 1 Alto | 145 mm |
| 5.7 in | |
| Embalaje Nivel 1 Peso | 1.6 kg |
| 3.6 lb | |
| Embalaje Nivel 1 EAN | 6417019227740 |
| Técnica | |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 200 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 200 A |
| Grado de protección | Front IP00 |
| Distancia entre fases | Standard |
| Color del asa | Negro |
| Tipo de asa | Handle and shaft included |
| Durabilidad mecánica | 20000 |
| Tipo de montaje | Base mounting |
| Número de polos | 3P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out |
| Bottom In - Top Out | |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 4.0 W |
| Corriente nominal de cortocircuito condicional (Inc) | (315 A fuse, 500 V) 100 kA |
| (355 A fuse, 690 V) 80 kA | |
| (250 A fuse, 690 V) 100 kA | |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | según IEC/EN 60664-1 1000 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Potencia operativa nominal AC-23A (Pe) | (220 ... 240 V) 60 kW |
| (400 ... 415 V) 110 kW | |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Tensión nominal de operación | Main Circuit 1000 V |
| Capacidad nominal de producción de cortocircuitos (Icm) | (690 V) 30 kA |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 8 kA |
| Funciones especiales | No |
| Normas | IEC 60947-3 |
| Mecanismo de funcionamiento de los interruptores | Mecanismo al final del interruptor |
| 03 (Lado izquierdo) | |
| Tipo de terminal | Terminales de lengüeta |
| Anchura de los terminales | 20 mm |
| Par de apriete | acc. IEC 60947-1 15 … 22 N·m |
| Técnica UL/CSA | |
| Par de apriete | acc. IEC 60947-1 15 … 22 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SCC301337D0201 |
| Certificado ATEX | No certification needed |
| Certificado BV | 1SCC301103D0201 |
| Declaración de conformidad - CE | 1SCC301131D2705 |
| Certificado DNV GL | 1SCC301174D0204 |
| Certificado GL | 1SCC301139D0201 |
| Certificado LR | 1SCC301144D0201 |
| Certificado UL | No certification needed |
| Certificado VDE | No certification needed |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122221 |
| Clase electrónica | V11.1 : 27371403 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Número E (Finlandia) | 3661302 |
| Número E (Noruega) | 4337850 |
| Número E (Suecia) | 3171156 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
| Interruptor seccionador OT200E03P - ABB - OT200E03P - 1SCA022712R0800 | 93 Kbytes |
|
| OT200E03P 1SCA022712R0800 ABB Interruptor seccionador OT200E03P | 76 Kbytes |
|
